VORGEHENSWEISE BEIM AUSTAUSCH, INSTALLATION
VOM SÄGEBLATT:
1. Arretieren Sie das obere und untere Fahrwerk (gilt nicht für
das Modell Extol® Craft 405412).
2. Für den Zugang zu der Spannschraube vom Sägeblatt lösen
Sie die untere Abdeckungsschraube (Abb.16) und drehen
Sie diese ausreichend heraus, sodass die Abdeckung zur
Seite geschwenkt und die Spannschraube vom Sägeblatt
freigelegt werden kann (Abb.17). Die Schraube muss nicht
ganz herausgedreht werden. Zum Lösen und partiellen
Herausschrauben der Schraube ist ein Sechskantschlüssel zu
verwenden. (falls es keine Produktionsänderungen gab). Um
zu der Spannschraube des Sägeblattes zu gelangen, muss die
Kunststoffabdeckung des Sägeblattes abgeschwenkt werden.
3. Drücken Sie die Arretiertaste der Spindel (Abb.14, Position 33
oder Abb.15, Position 18 je nach Sägemodell) und drehen Sie
das Sägeblatt, während Sie die Arretiertaste gedrückt halten,
sodass die Drehung vom Sägeblatt blockiert wird.
4. Lösen Sie bei arretierter Spindel mit dem Sechskantschlüssell
die Spannschraube vom Sägeblatt durch Drehen im
Uhrzeigersinn (Abb.16) und nehmen Sie die Spannschraube
mit Unterlegscheibe und Spannscheibe heraus. Im gegentei-
ligen Fall könnte es zu Gefahrensituation, Verletzungen des
Bedieners und Beschädigungen der Säge kommen.
55
5. Nehmen Sie das Sägeblatt von der Spindel herunter und
setzen Sie ein neues Sägeblatt auf die Spindel so orientiert
auf, dass die Sägeblattzähne in die gleiche Richtung zeigen,
wie der Pfeil auf der Sägeblattabdeckung, siehe Abb.16.
6. Setzen Sie auf die Spindel mit dem aufgesetzten Sägeblatt
zuerst die Spannunterlegscheibe und dann die normale
Unterlegscheibe und spannen Sie das Sägeblatt durch ord-
nungsgemäßes Anziehen der Spannschraube durch Drehen
vom Sechskantschlüssel entgegen dem Pfeil auf der Säge bei
gleichzeitig arretierter Spindel.
Prüfen Sie bei gleichzeitig arretierter Spindel mit der Hand, ob das
Sägeblatt auf der Spindel fest gespannt ist und sich nicht dreht.
7. Befestigen Sie Spindelabdeckung wieder mit der Schraube
und drehen Sie zuletzt das Sägeblatt von Hand um festzus-
tellen, ob es die Abdeckung nicht berührt. Falls das Sägeblatt
die Abdeckung berührt, ist für Abhilfe zu sorgen. Eine Säge
mit diesem Mangel darf nicht in Betrieb genommen werden.
FÜR DEN BEDARFSFALL ERHÄLTLICHE ERSATZTEILE
Ersatzteil/Posten
Kohlebürsten für die Säge
Extol® Craft 405412
Sägeblatt Extol® Premium

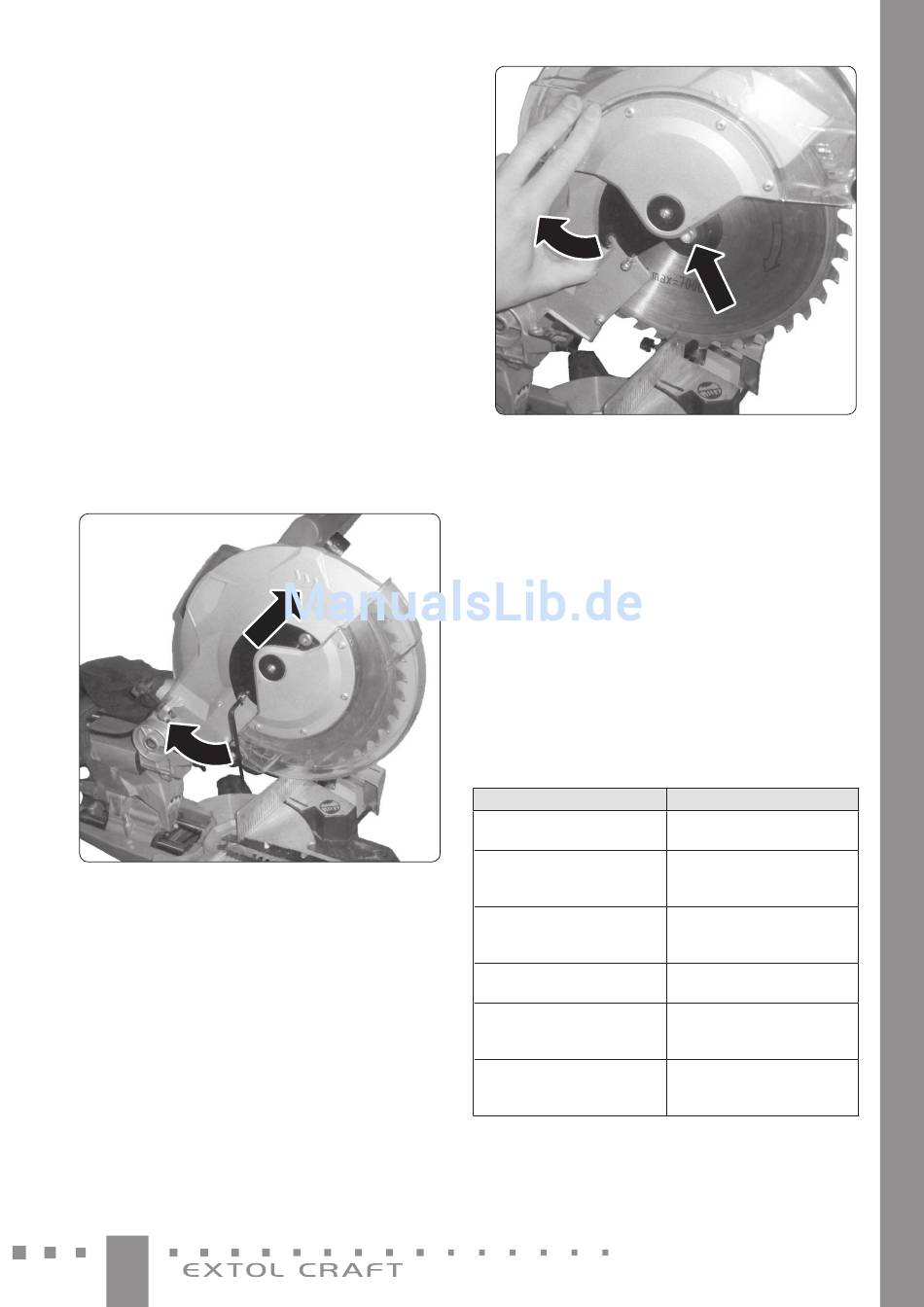

Abb. 16
für die Säge Extol® Craft 405412
∅ 210 × 3,2 × ∅ 30 mm, 40 T *)
Sägeblatt Extol® Craft
für die Säge Extol® Craft 405412
∅ 210 × 2,7 × ∅ 30 mm, 60 T *)
Kohlebürsten für die Säge
Extol® Craft 405425
Sägeblatt Extol® Premium
für die Säge Extol® Craft 405425
∅ 250 × 3,2 × ∅ 30 mm, 40 T *)
Sägeblatt Extol® Craft
für die Säge Extol® Craft 405425
∅ 250 × 3,1 × ∅ 30 mm, 60 T *)
*) Die Bedeutung der angeführten Sägeblattspezifikation ist wie folgt:
Sägeblattdurchmesser x Schnittbreite (HM-Plättchen)
x Durchmesser der Spannöffnung x Anzahl der Zähne. Alle ange-
führten Sägeblätter sind nur zum Schneiden von Holz bestimmt.
Abb. 17
Bestellnummer
405412C
8803236
19110
405425C
8803241
19113
Tabelle 2
