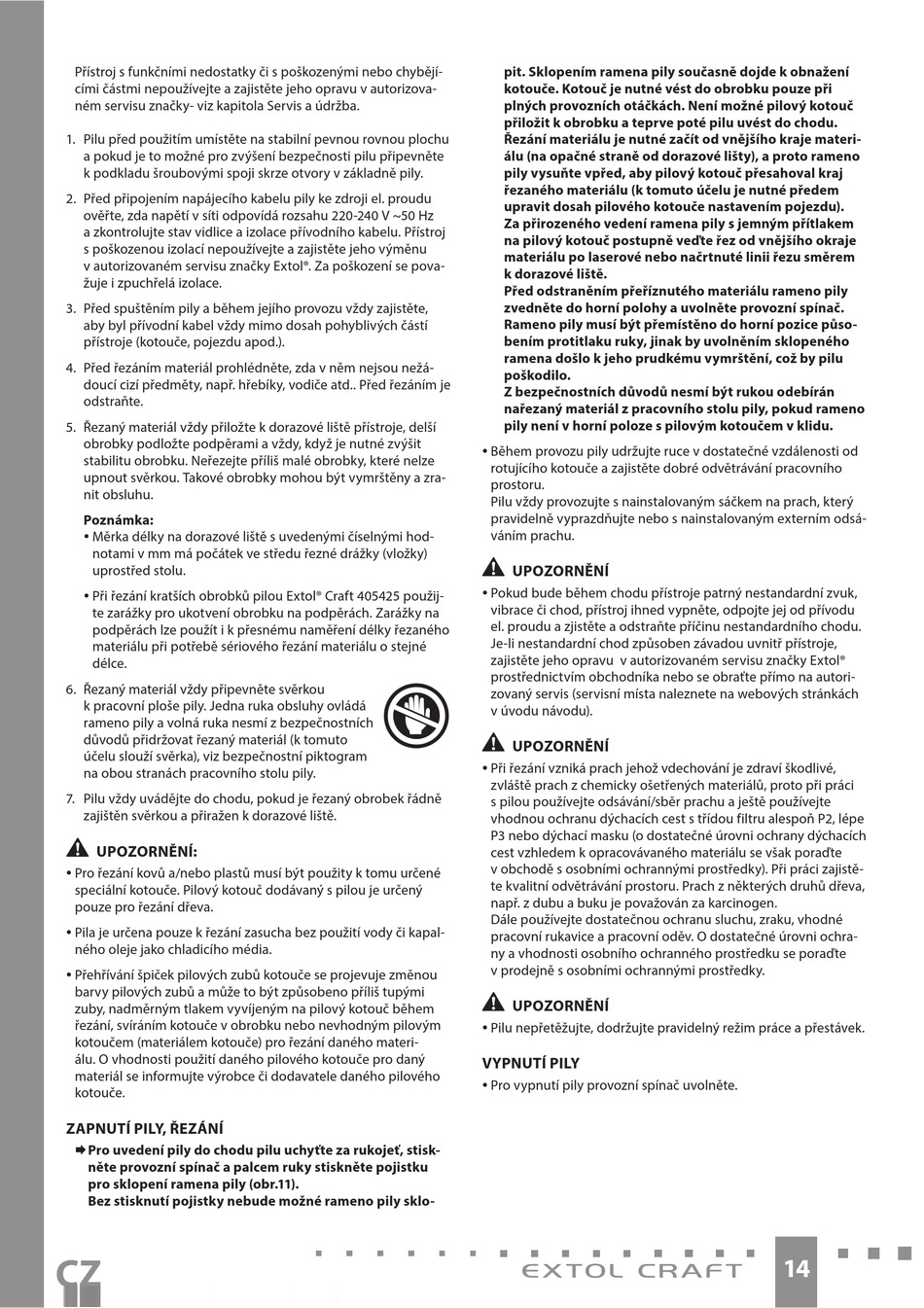

Extol Craft 405425 Bedienungsanleitung Seite 14

Přístroj s funkčními nedostatky či s poškozenými nebo chybějí-
cími částmi nepoužívejte a zajistěte jeho opravu v autorizova-
ném servisu značky- viz kapitola Servis a údržba.
1. Pilu před použitím umístěte na stabilní pevnou rovnou plochu
a pokud je to možné pro zvýšení bezpečnosti pilu připevněte
k podkladu šroubovými spoji skrze otvory v základně pily.
2. Před připojením napájecího kabelu pily ke zdroji el. proudu
ověřte, zda napětí v síti odpovídá rozsahu 220-240 V ~50 Hz
a zkontrolujte stav vidlice a izolace přívodního kabelu. Přístroj
s poškozenou izolací nepoužívejte a zajistěte jeho výměnu
v autorizovaném servisu značky Extol®. Za poškození se pova-
žuje i zpuchřelá izolace.
3. Před spuštěním pily a během jejího provozu vždy zajistěte,
aby byl přívodní kabel vždy mimo dosah pohyblivých částí
přístroje (kotouče, pojezdu apod.).
4. Před řezáním materiál prohlédněte, zda v něm nejsou nežá-
doucí cizí předměty, např. hřebíky, vodiče atd.. Před řezáním je
odstraňte.
5. Řezaný materiál vždy přiložte k dorazové liště přístroje, delší
obrobky podložte podpěrami a vždy, když je nutné zvýšit
stabilitu obrobku. Neřezejte příliš malé obrobky, které nelze
upnout svěrkou. Takové obrobky mohou být vymrštěny a zra-
nit obsluhu.
Poznámka:
y Měrka délky na dorazové liště s uvedenými číselnými hod-
notami v mm má počátek ve středu řezné drážky (vložky)
uprostřed stolu.
y Při řezání kratších obrobků pilou Extol® Craft 405425 použij-
te zarážky pro ukotvení obrobku na podpěrách. Zarážky na
podpěrách lze použít i k přesnému naměření délky řezaného
materiálu při potřebě sériového řezání materiálu o stejné
délce.
6. Řezaný materiál vždy připevněte svěrkou
k pracovní ploše pily. Jedna ruka obsluhy ovládá
rameno pily a volná ruka nesmí z bezpečnostních
důvodů přidržovat řezaný materiál (k tomuto
účelu slouží svěrka), viz bezpečnostní piktogram
na obou stranách pracovního stolu pily.
7. Pilu vždy uvádějte do chodu, pokud je řezaný obrobek řádně
zajištěn svěrkou a přiražen k dorazové liště.
•
UPOZORNĚNÍ:
y Pro řezání kovů a/nebo plastů musí být použity k tomu určené
speciální kotouče. Pilový kotouč dodávaný s pilou je určený
pouze pro řezání dřeva.
y Pila je určena pouze k řezání zasucha bez použití vody či kapal-
ného oleje jako chladicího média.
y Přehřívání špiček pilových zubů kotouče se projevuje změnou
barvy pilových zubů a může to být způsobeno příliš tupými
zuby, nadměrným tlakem vyvíjeným na pilový kotouč během
řezání, svíráním kotouče v obrobku nebo nevhodným pilovým
kotoučem (materiálem kotouče) pro řezání daného materi-
álu. O vhodnosti použití daného pilového kotouče pro daný
materiál se informujte výrobce či dodavatele daného pilového
kotouče.
ZAPNUTÍ PILY, ŘEZÁNÍ
 P ro uvedení pily do chodu pilu uchyťte za rukojeť, stisk-
něte provozní spínač a palcem ruky stiskněte pojistku
pro sklopení ramena pily (obr.11).
Bez stisknutí pojistky nebude možné rameno pily sklo-
CZ
pit. Sklopením ramena pily současně dojde k obnažení
kotouče. Kotouč je nutné vést do obrobku pouze při
plných provozních otáčkách. Není možné pilový kotouč
přiložit k obrobku a teprve poté pilu uvést do chodu.
Řezání materiálu je nutné začít od vnějšího kraje materi-
álu (na opačné straně od dorazové lišty), a proto rameno
pily vysuňte vpřed, aby pilový kotouč přesahoval kraj
řezaného materiálu (k tomuto účelu je nutné předem
upravit dosah pilového kotouče nastavením pojezdu).
Za přirozeného vedení ramena pily s jemným přítlakem
na pilový kotouč postupně veďte řez od vnějšího okraje
materiálu po laserové nebo načrtnuté linii řezu směrem
k dorazové liště.
Před odstraněním přeříznutého materiálu rameno pily
zvedněte do horní polohy a uvolněte provozní spínač.
Rameno pily musí být přemístěno do horní pozice půso-
bením protitlaku ruky, jinak by uvolněním sklopeného
ramena došlo k jeho prudkému vymrštění, což by pilu
poškodilo.
Z bezpečnostních důvodů nesmí být rukou odebírán
nařezaný materiál z pracovního stolu pily, pokud rameno
pily není v horní poloze s pilovým kotoučem v klidu.
y Během provozu pily udržujte ruce v dostatečné vzdálenosti od
rotujícího kotouče a zajistěte dobré odvětrávání pracovního
prostoru.
Pilu vždy provozujte s nainstalovaným sáčkem na prach, který
pravidelně vyprazdňujte nebo s nainstalovaným externím odsá-
váním prachu.
•
UPOZORNĚNÍ
y Pokud bude během chodu přístroje patrný nestandardní zvuk,
vibrace či chod, přístroj ihned vypněte, odpojte jej od přívodu
el. proudu a zjistěte a odstraňte příčinu nestandardního chodu.
Je-li nestandardní chod způsoben závadou uvnitř přístroje,
zajistěte jeho opravu v autorizovaném servisu značky Extol®
prostřednictvím obchodníka nebo se obraťte přímo na autori-
zovaný servis (servisní místa naleznete na webových stránkách
v úvodu návodu).
•
UPOZORNĚNÍ
y Při řezání vzniká prach jehož vdechování je zdraví škodlivé,
zvláště prach z chemicky ošetřených materiálů, proto při práci
s pilou používejte odsávání/sběr prachu a ještě používejte
vhodnou ochranu dýchacích cest s třídou filtru alespoň P2, lépe
P3 nebo dýchací masku (o dostatečné úrovni ochrany dýchacích
cest vzhledem k opracovávaného materiálu se však poraďte
v obchodě s osobními ochrannými prostředky). Při práci zajistě-
te kvalitní odvětrávání prostoru. Prach z některých druhů dřeva,
např. z dubu a buku je považován za karcinogen.
Dále používejte dostatečnou ochranu sluchu, zraku, vhodné
pracovní rukavice a pracovní oděv. O dostatečné úrovni ochra-
ny a vhodnosti osobního ochranného prostředku se poraďte
v prodejně s osobními ochrannými prostředky.
•
UPOZORNĚNÍ
y Pilu nepřetěžujte, dodržujte pravidelný režim práce a přestávek.
VYPNUTÍ PILY
y Pro vypnutí pily provozní spínač uvolněte.
14
