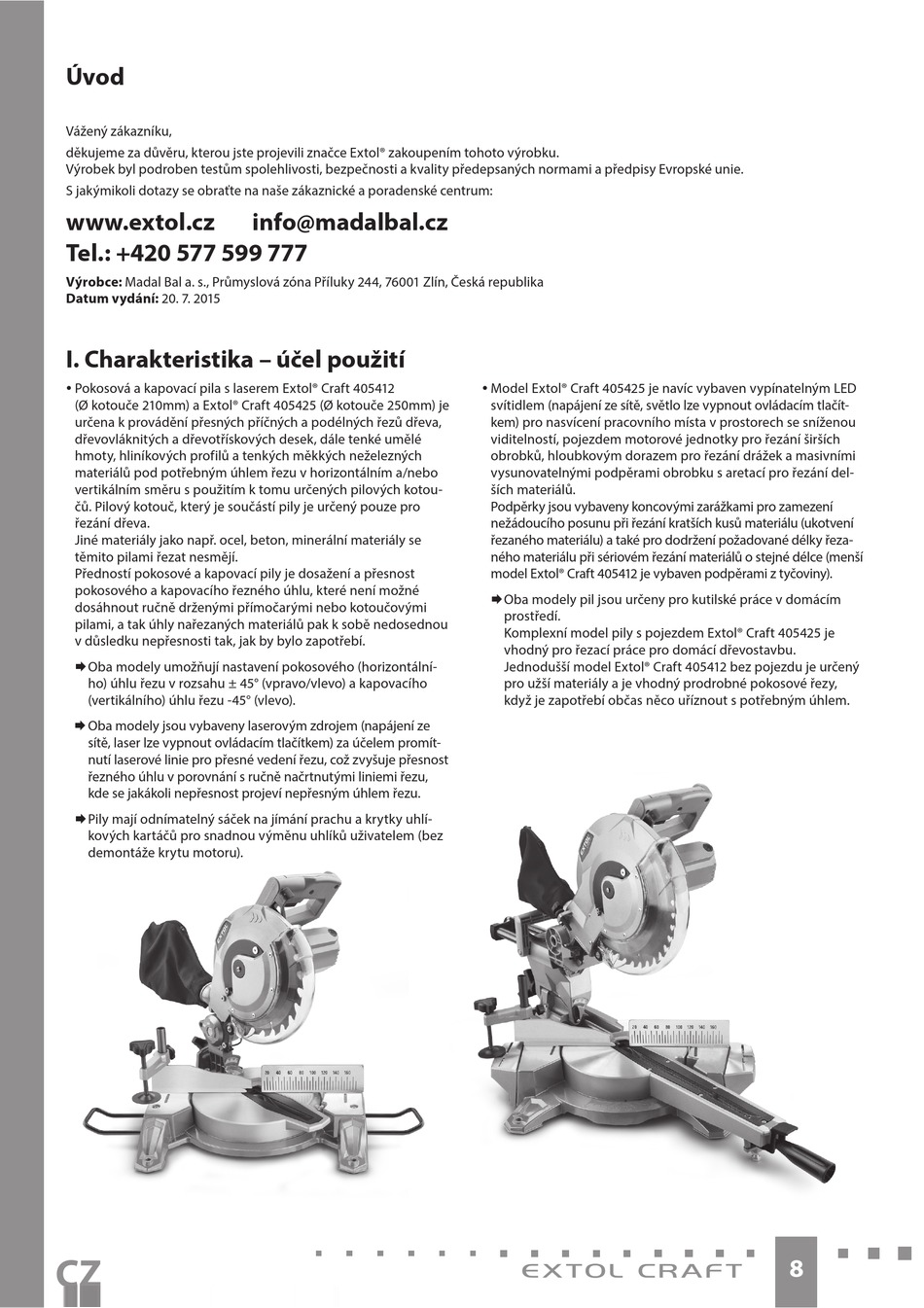

Úvod
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 20. 7. 2015
I. Charakteristika – účel použití
y Pokosová a kapovací pila s laserem Extol® Craft 405412
(Ø kotouče 210mm) a Extol® Craft 405425 (Ø kotouče 250mm) je
určena k provádění přesných příčných a podélných řezů dřeva,
dřevovláknitých a dřevotřískových desek, dále tenké umělé
hmoty, hliníkových profilů a tenkých měkkých neželezných
materiálů pod potřebným úhlem řezu v horizontálním a/nebo
vertikálním směru s použitím k tomu určených pilových kotou-
čů. Pilový kotouč, který je součástí pily je určený pouze pro
řezání dřeva.
Jiné materiály jako např. ocel, beton, minerální materiály se
těmito pilami řezat nesmějí.
Předností pokosové a kapovací pily je dosažení a přesnost
pokosového a kapovacího řezného úhlu, které není možné
dosáhnout ručně drženými přímočarými nebo kotoučovými
pilami, a tak úhly nařezaných materiálů pak k sobě nedosednou
v důsledku nepřesnosti tak, jak by bylo zapotřebí.
 O ba modely umožňují nastavení pokosového (horizontální-
ho) úhlu řezu v rozsahu ± 45° (vpravo/vlevo) a kapovacího
(vertikálního) úhlu řezu -45° (vlevo).
 Oba modely jsou vybaveny laserovým zdrojem (napájení ze
sítě, laser lze vypnout ovládacím tlačítkem) za účelem promít-
nutí laserové linie pro přesné vedení řezu, což zvyšuje přesnost
řezného úhlu v porovnání s ručně načrtnutými liniemi řezu,
kde se jakákoli nepřesnost projeví nepřesným úhlem řezu.
 P ily mají odnímatelný sáček na jímání prachu a krytky uhlí-
kových kartáčů pro snadnou výměnu uhlíků uživatelem (bez
demontáže krytu motoru).
CZ
info@madalbal.cz
y Model Extol® Craft 405425 je navíc vybaven vypínatelným LED
svítidlem (napájení ze sítě, světlo lze vypnout ovládacím tlačít-
kem) pro nasvícení pracovního místa v prostorech se sníženou
viditelností, pojezdem motorové jednotky pro řezání širších
obrobků, hloubkovým dorazem pro řezání drážek a masivními
vysunovatelnými podpěrami obrobku s aretací pro řezání del-
ších materiálů.
Podpěrky jsou vybaveny koncovými zarážkami pro zamezení
nežádoucího posunu při řezání kratších kusů materiálu (ukotvení
řezaného materiálu) a také pro dodržení požadované délky řeza-
ného materiálu při sériovém řezání materiálů o stejné délce (menší
model Extol® Craft 405412 je vybaven podpěrami z tyčoviny).
 O ba modely pil jsou určeny pro kutilské práce v domácím
prostředí.
Komplexní model pily s pojezdem Extol® Craft 405425 je
vhodný pro řezací práce pro domácí dřevostavbu.
Jednodušší model Extol® Craft 405412 bez pojezdu je určený
pro užší materiály a je vhodný prodrobné pokosové řezy,
když je zapotřebí občas něco uříznout s potřebným úhlem.
