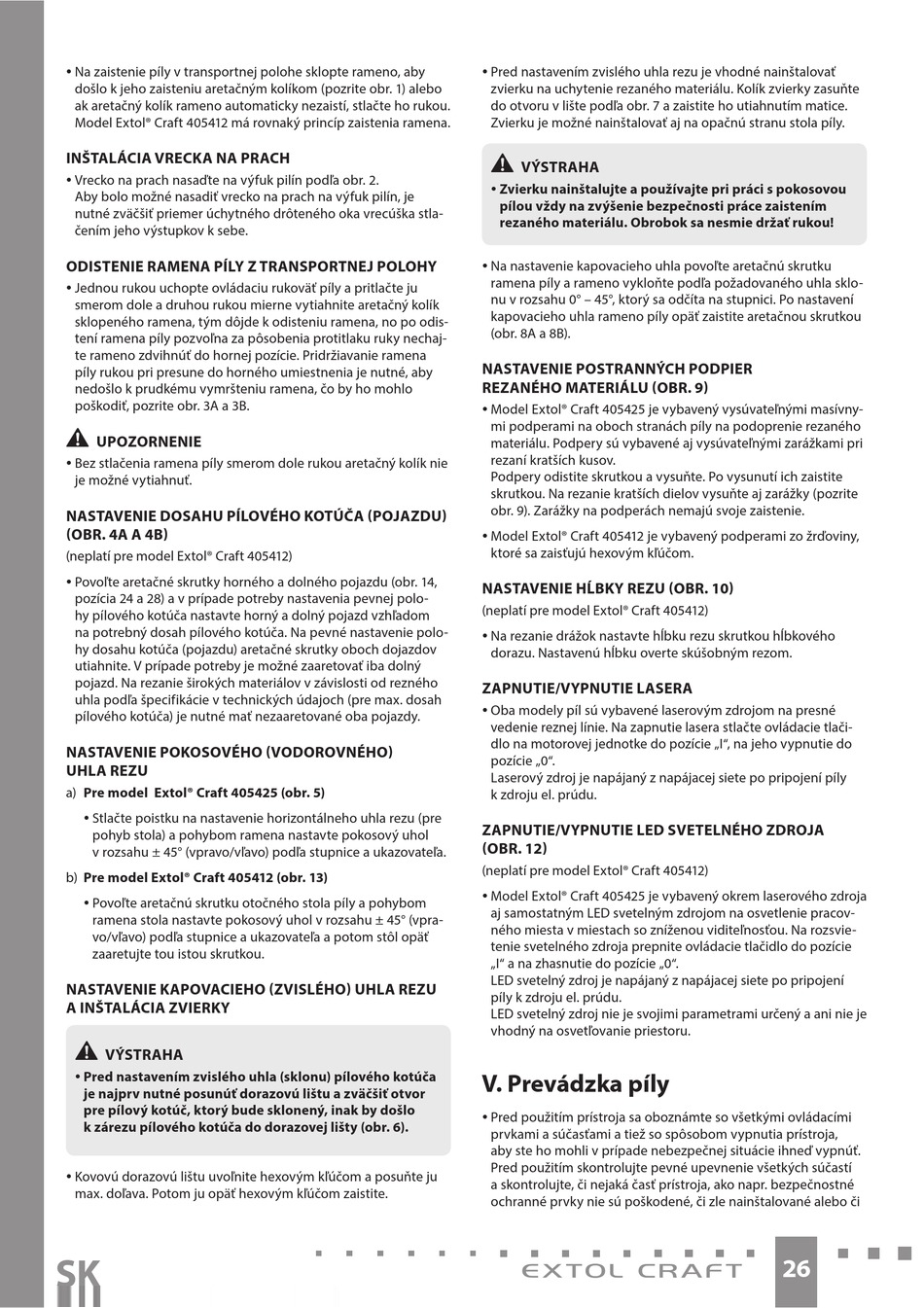

y Na zaistenie píly v transportnej polohe sklopte rameno, aby
došlo k jeho zaisteniu aretačným kolíkom (pozrite obr. 1) alebo
ak aretačný kolík rameno automaticky nezaistí, stlačte ho rukou.
Model Extol® Craft 405412 má rovnaký princíp zaistenia ramena.
INŠTALÁCIA VRECKA NA PRACH
y Vrecko na prach nasaďte na výfuk pilín podľa obr. 2.
Aby bolo možné nasadiť vrecko na prach na výfuk pilín, je
nutné zväčšiť priemer úchytného drôteného oka vrecúška stla-
čením jeho výstupkov k sebe.
ODISTENIE RAMENA PÍLY Z TRANSPORTNEJ POLOHY
y Jednou rukou uchopte ovládaciu rukoväť píly a pritlačte ju
smerom dole a druhou rukou mierne vytiahnite aretačný kolík
sklopeného ramena, tým dôjde k odisteniu ramena, no po odis-
tení ramena píly pozvoľna za pôsobenia protitlaku ruky nechaj-
te rameno zdvihnúť do hornej pozície. Pridržiavanie ramena
píly rukou pri presune do horného umiestnenia je nutné, aby
nedošlo k prudkému vymršteniu ramena, čo by ho mohlo
poškodiť, pozrite obr. 3A a 3B.
•
UPOZORNENIE
y Bez stlačenia ramena píly smerom dole rukou aretačný kolík nie
je možné vytiahnuť.
NASTAVENIE DOSAHU PÍLOVÉHO KOTÚČA (POJAZDU)
(OBR. 4A A 4B)
(neplatí pre model Extol® Craft 405412)
y Povoľte aretačné skrutky horného a dolného pojazdu (obr. 14,
pozícia 24 a 28) a v prípade potreby nastavenia pevnej polo-
hy pílového kotúča nastavte horný a dolný pojazd vzhľadom
na potrebný dosah pílového kotúča. Na pevné nastavenie polo-
hy dosahu kotúča (pojazdu) aretačné skrutky oboch dojazdov
utiahnite. V prípade potreby je možné zaaretovať iba dolný
pojazd. Na rezanie širokých materiálov v závislosti od rezného
uhla podľa špecifikácie v technických údajoch (pre max. dosah
pílového kotúča) je nutné mať nezaaretované oba pojazdy.
NASTAVENIE POKOSOVÉHO (VODOROVNÉHO)
UHLA REZU
a) Pre model Extol® Craft 405425 (obr. 5)
y Stlačte poistku na nastavenie horizontálneho uhla rezu (pre
pohyb stola) a pohybom ramena nastavte pokosový uhol
v rozsahu ± 45° (vpravo/vľavo) podľa stupnice a ukazovateľa.
b) Pre model Extol® Craft 405412 (obr. 13)
y Povoľte aretačnú skrutku otočného stola píly a pohybom
ramena stola nastavte pokosový uhol v rozsahu ± 45° (vpra-
vo/vľavo) podľa stupnice a ukazovateľa a potom stôl opäť
zaaretujte tou istou skrutkou.
NASTAVENIE KAPOVACIEHO (ZVISLÉHO) UHLA REZU
A INŠTALÁCIA ZVIERKY
•
VÝSTRAHA
y Pred nastavením zvislého uhla (sklonu) pílového kotúča
je najprv nutné posunúť dorazovú lištu a zväčšiť otvor
pre pílový kotúč, ktorý bude sklonený, inak by došlo
k zárezu pílového kotúča do dorazovej lišty (obr. 6).
y Kovovú dorazovú lištu uvoľnite hexovým kľúčom a posuňte ju
max. doľava. Potom ju opäť hexovým kľúčom zaistite.
SK
y Pred nastavením zvislého uhla rezu je vhodné nainštalovať
zvierku na uchytenie rezaného materiálu. Kolík zvierky zasuňte
do otvoru v lište podľa obr. 7 a zaistite ho utiahnutím matice.
Zvierku je možné nainštalovať aj na opačnú stranu stola píly.
•
VÝSTRAHA
y Zvierku nainštalujte a používajte pri práci s pokosovou
pílou vždy na zvýšenie bezpečnosti práce zaistením
rezaného materiálu. Obrobok sa nesmie držať rukou!
y Na nastavenie kapovacieho uhla povoľte aretačnú skrutku
ramena píly a rameno vykloňte podľa požadovaného uhla sklo-
nu v rozsahu 0° – 45°, ktorý sa odčíta na stupnici. Po nastavení
kapovacieho uhla rameno píly opäť zaistite aretačnou skrutkou
(obr. 8A a 8B).
NASTAVENIE POSTRANNÝCH PODPIER
REZANÉHO MATERIÁLU (OBR. 9)
y Model Extol® Craft 405425 je vybavený vysúvateľnými masívny-
mi podperami na oboch stranách píly na podoprenie rezaného
materiálu. Podpery sú vybavené aj vysúvateľnými zarážkami pri
rezaní kratších kusov.
Podpery odistite skrutkou a vysuňte. Po vysunutí ich zaistite
skrutkou. Na rezanie kratších dielov vysuňte aj zarážky (pozrite
obr. 9). Zarážky na podperách nemajú svoje zaistenie.
y Model Extol® Craft 405412 je vybavený podperami zo žrďoviny,
ktoré sa zaisťujú hexovým kľúčom.
NASTAVENIE HĹBKY REZU (OBR. 10)
(neplatí pre model Extol® Craft 405412)
y Na rezanie drážok nastavte hĺbku rezu skrutkou hĺbkového
dorazu. Nastavenú hĺbku overte skúšobným rezom.
ZAPNUTIE/VYPNUTIE LASERA
y Oba modely píl sú vybavené laserovým zdrojom na presné
vedenie reznej línie. Na zapnutie lasera stlačte ovládacie tlači-
dlo na motorovej jednotke do pozície „I", na jeho vypnutie do
pozície „0".
Laserový zdroj je napájaný z napájacej siete po pripojení píly
k zdroju el. prúdu.
ZAPNUTIE/VYPNUTIE LED SVETELNÉHO ZDROJA
(OBR. 12)
(neplatí pre model Extol® Craft 405412)
y Model Extol® Craft 405425 je vybavený okrem laserového zdroja
aj samostatným LED svetelným zdrojom na osvetlenie pracov-
ného miesta v miestach so zníženou viditeľnosťou. Na rozsvie-
tenie svetelného zdroja prepnite ovládacie tlačidlo do pozície
„I" a na zhasnutie do pozície „0".
LED svetelný zdroj je napájaný z napájacej siete po pripojení
píly k zdroju el. prúdu.
LED svetelný zdroj nie je svojimi parametrami určený a ani nie je
vhodný na osvetľovanie priestoru.
V. Prevádzka píly
y Pred použitím prístroja sa oboznámte so všetkými ovládacími
prvkami a súčasťami a tiež so spôsobom vypnutia prístroja,
aby ste ho mohli v prípade nebezpečnej situácie ihneď vypnúť.
Pred použitím skontrolujte pevné upevnenie všetkých súčastí
a skontrolujte, či nejaká časť prístroja, ako napr. bezpečnostné
ochranné prvky nie sú poškodené, či zle nainštalované alebo či
26
