AD4D AD4D Dual Channel Receiver

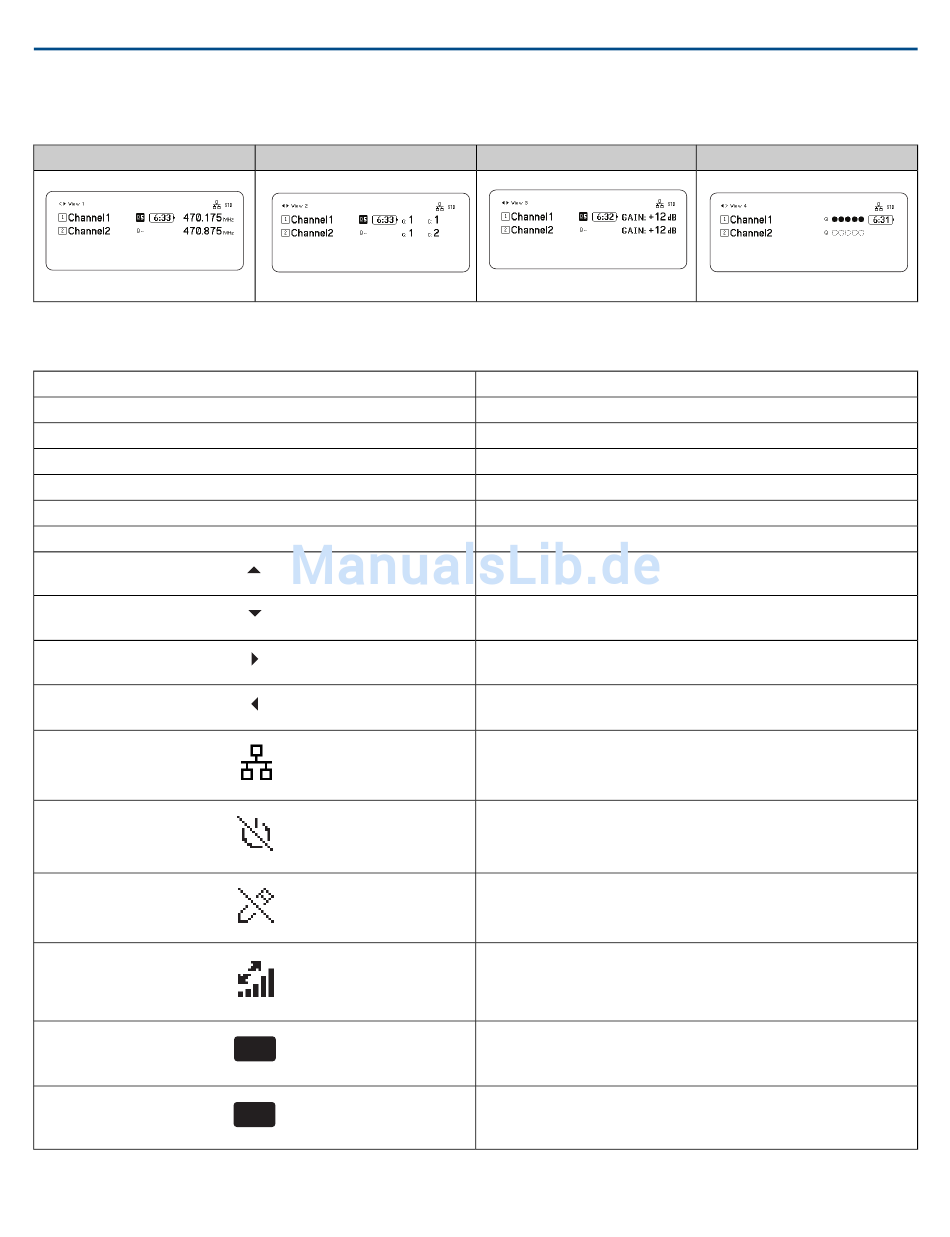

Durch ein Drehen des Drehreglers können verschiedene Ansichten für die auf der Startanzeige angezeigten Informationen ausgewählt werden, einschließlich
Kanalname, Gruppe und Kanal, Qualitätsmeter, Gain und Frequenz.
Ansicht 1
Bildschirmsymbole
Die folgenden Bildschirmsymbole verweisen auf Empfängermodi oder -einstellungen:
2017/08/03
Ansicht 2
STD
HD
G:
C:
TV:
AES3
View
FD-C
FD-S
Ansicht 3
Standardübertragungsmodus
High-Density-Übertragungsmodus
Frequenzgruppe
TV-Band für die ausgewählte Frequenz
AES3-Ausgang ausgewählt
Ausgewählte Ansicht für die Startanzeige
Für weitere Auswahlmöglichkeiten einen Menüpunkt nach oben springen
Für weitere Auswahlmöglichkeiten einen Menüpunkt nach unten springen
Für weitere Auswahlmöglichkeiten einen Menüpunkt nach rechts springen
Für weitere Auswahlmöglichkeiten einen Menüpunkt nach links springen
Netzwerkverbindung mit anderen Shure-Geräten oder WWB vorliegend
An/Aus-Schalter gesperrt
Bedienelemente auf der Vorderseite gesperrt
Zeigt an, dass die ShowLink-Kontrolle zwischen dem Empfänger und dem
verbundenen Sender aktiv ist
Kombinations-Frequenz-Diversity aktiviert
Auswahl-Frequenz-Diversity aktiviert
Shure Incorporated
Ansicht 4
Kanal
