WICHTIGE SICHERHEITSHINWEISE
1. Diese Hinweise LESEN.
2. Diese Hinweise AUFBEWAHREN.
3. Alle Warnungen BEACHTEN.
4. Alle Anweisungen BEFOLGEN.
5. Dieses Gerät NICHT in Wassernähe VERWENDEN.
6. NUR mit einem sauberen Tuch REINIGEN.
7. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation
lassen und den Anweisungen des Herstellers Folge leisten.
8. NICHT in der Nähe von Wärmequellen wie zum Beispiel offenen Flam-
men, Heizkörpern, Wärmespeichern, Öfen oder anderen Wärme erzeu-
genden Geräten (einschließlich Verstärkern) installieren. Kein offenes
Feuer in der Nähe des Produkts platzieren.
9. Die Schutzfunktion des Schukosteckers nicht umgehen. Ein polarisierter
Stecker verfügt über zwei unterschiedlich breite Kontakte. Ein geerdeter
Stecker verfügt über zwei Kontakte und einen Erdungsstift. Bei dieser
Steckerausführung dienen die Schutzleiter Ihrer Sicherheit. Wenn der
mitgelieferte Stecker nicht in die Steckdose passt, einen Elektriker mit
dem Austauschen der veralteten Steckdose beauftragen.
10. VERHINDERN, dass das Netzkabel gequetscht oder darauf getreten
wird, insbesondere im Bereich der Stecker, Netzsteckdosen und an der
Austrittsstelle vom Gerät.
11. NUR das vom Hersteller angegebene Zubehör und entsprechende
Zusatzgeräte verwenden.
12. NUR in Verbindung mit einem vom Hersteller angegebenen oder mit
dem Gerät verkauften Transportwagen, Stativ, Träger oder Tisch verwen-
den. Wenn ein Transportwagen verwendet wird, beim Verschieben der
Transportwagen vorsichtig vorgehen, um Verletzungen durch Umkippen
zu vermeiden.
13. Bei Gewitter oder wenn das Gerät lange Zeit nicht benutzt wird, das
Netzkabel HERAUSZIEHEN.
14. ALLE Reparatur- und Wartungsarbeiten von qualifiziertem Kundendien-
stpersonal durchführen lassen. Ein Kundendienst ist erforderlich, wenn
das Gerät auf irgendwelche Weise beschädigt wurde, z. B. wenn das
Netzkabel oder der Netzstecker beschädigt wurden, wenn Flüssigkeiten
in das Gerät verschüttet wurden oder Fremdkörper hineinfielen, wenn
das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funk-
tioniert oder fallen gelassen wurde.
ACHTUNG: Akkusätze dürfen keiner starken Hitze wie Sonnenschein, Feuer
oder dergleichen ausgesetzt werden.
ACHTUNG: Es besteht Explosionsgefahr, wenn die Batterien durch falsche
Ersatzbatterien ersetzt werden. Ausschließlich mit AA-Batterien betreiben.
ACHTUNG: Dieses Produkt enthält eine Chemikalie, die nach Erkenntnissen
des US-Bundesstaats Kalifornien Krebs, Geburtsfehler oder andere
Fortpflanzungsschäden verursachen kann.
©2017 Shure Incorporated
15. Dieses Gerät vor Tropf- und Spritzwasser SCHÜTZEN. KEINE mit
Wasser gefüllten Gegenstände wie zum Beispiel Vasen auf das Gerät
STELLEN.
16. Der Netzstecker oder eine Gerätesteckverbindung muss leicht zu
stecken sein.
17. Die verursachten Störgeräusche des Geräts betragen weniger als 70
dB(A).
18. Das Gerät mit Bauweise der KLASSE I muss mit einem Schukostecker
mit Schutzleiter in eine Netzsteckdose mit Schutzleiter eingesteckt wer-
den.
19. Um das Risiko von Bränden oder Stromschlägen zu verringern, darf
dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.
20. Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten könnte es
zu Verletzungen und/oder zum Produktausfall kommen.
21. Dieses Produkt muss innerhalb des vorgeschriebenen Temperaturbere-
ichs betrieben werden.
Erl uterungen zu Symbolen
Vorsicht: Stromschlagrisiko
Vorsicht: Gefährdungsrisiko (siehe Hinweis.)
Gleichstrom
Wechselstrom
Ein (Versorgung)
Geräte durchgängig durch DOPPELTE ISOLIERUNG oder VER-
STÄRKTE ISOLIERUNG geschützt
Standby
Geräte sollten nicht im normalen Abfallstrom entsorgt werden
ACHTUNG: Die in diesem Gerät auftretenden Spannungen sind lebensge-
fährlich. Das Gerät enthält keine Teile, die vom Anwender gewartet werden
können. Alle Reparatur- und Wartungsarbeiten von qualifiziertem Kundendi-
enstpersonal durchführen lassen. Die Sicherheitszulassungen gelten nicht
mehr, wenn die Werkseinstellung der Betriebsspannung geändert wird.
ACHTUNG
Akkusätze können explodieren oder giftiges Material freisetzen. Es
besteht Feuer- und Verbrennungsgefahr. Nicht öffnen, zusammen-
pressen, modifizieren, auseinanderbauen, über 60 °C erhitzen oder
verbrennen.
Die Anweisungen des Herstellers befolgen.
Akkus niemals in den Mund nehmen. Bei Verschlucken ärztlichen Rat
einholen oder die Giftnotrufzentrale anrufen.
Nicht kurzschließen; kann Verbrennungen verursachen oder in Brand
geraten.

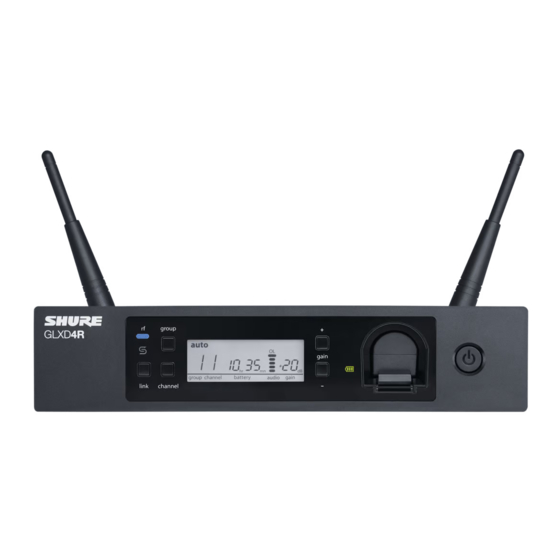

GLXD4R
9,5-Zoll-Funkempf nger
1/21

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Shure GLXD4R

  • Seite 1 US-Bundesstaats Kalifornien Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen kann. • Die Anweisungen des Herstellers befolgen. • Akkus niemals in den Mund nehmen. Bei Verschlucken ärztlichen Rat einholen oder die Giftnotrufzentrale anrufen. • Nicht kurzschließen; kann Verbrennungen verursachen oder in Brand geraten. ©2017 Shure Incorporated 1/21...
  • Seite 2: Technische Eigenschaften

    • Akkusätze vorschriftsmäßig entsorgen. Beim örtlichen Verkäufer die • Dieses Akkuladegerät nur für die Shure-Lademodule und Akkusätze, für vorschriftsmäßige Entsorgung gebrauchter Akkusätze erfragen. die es konzipiert ist, verwenden. Der Gebrauch für andere als die angegebenen Module und Akkusätze kann das Feuer- oder Explosion- srisiko erhöhen.
  • Seite 3 GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated Schritt ① Das Netzteil an den Empfänger anschließen und in eine Steckdose stecken. Den Audioausgang an einen Verstärker oder ein Mischpult anschließen. Schritt ② Einen geladenen Akku einlegen. Schritt ③ Den Sender und den Empfänger einschalten. Die blaue rf--LED blinkt, während die Verbindung zwischen Sender und Empfänger erfolgt. Die rf-LED leuchtet ständig blau, wenn der Verbindungsvorgang erfolgreich abgeschlossen wurde.
  • Seite 4: Bedienelemente Und Anschlüsse Des Empfängers

    GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated Schritt ④ Einen Klangtest durchführen und das Gain nach Bedarf korrigieren. Bedienelemente und Anschlüsse des Empfängers Vorderseite 4/21 2017/11/28...
  • Seite 5 GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated Rückseite ① HF-Status-LED • EIN = Verbundener Sender ist eingeschaltet. • Blinkend = Sender wird gesucht. • AUS = Verbundener Sender ausgeschaltet oder Sender nicht verbunden. ② Group-Taste Zwei Sekunden lang gedrückt halten, um eine manuelle Gruppen-Auswahl vorzunehmen.
  • Seite 6 GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated ⑫ Anschluss für Netzteil Zum Anschluss des mitgelieferten externen 15-V-DC-Netzteils ⑬ Firmware-Update An einen Rechner anschließen, um Firmware-Updates durchzuführen. ⑭ Mikrofon-/Line-Schalter Stellt den XLR-Ausgangs auf Mikrofon- oder Line-Pegel ein. ⑮ XLR-Audioausgang Audioausgang mit Mikrofon- oder Line-Pegel.
  • Seite 7 Verbindung mit dem Empfänger manuell herzustellen liegen. • Kurz drücken, um die Fern-ID-Funktion zu aktivieren. ⑦ Akkufach Batteriefach für einen Akku von Shure. ⑧ Mikrofonkapsel GLXD2 Handsender sind mit folgenden Kapseltypen erhältlich: SM58, Beta 58, SM86, Beta 87A. off on GLXD2 Tragen des Kopfbügelmikrofons...
  • Seite 8: Akkus Und Ladevorgänge

    Akkus und Ladevorgänge Die GLX-D Sender werden von wiederaufladbaren Lithium-Ionen-Akkus Laden über eine Netzsteckdose SB902 von Shure versorgt. Fortschrittliche Akkuchemikalien maximieren die Laufzeiten völlig ohne Memory-Effekt, so dass die Akkus vor dem Laden 1. Das Ladekabel an den Ladeanschluss des Senders anschließen.
  • Seite 9: Ladedauer Und Senderlaufzeit

    *Lagerungszeit oder übermäßige Hitze reduzieren die maximale Laufzeit. Hinweis: Wenn der Empfänger ausgeschaltet ist und eingesteckt bleibt, wird der Akku weiter aufgeladen. Wichtige Tipps für Pflege und Aufbewahrung von wiederaufladbaren Shure-Akkus Ordnungsgemäße Pflege und Aufbewahrung von Shure-Akkus bewirken • Idealerweise sollten Akkus zur langfristigen Aufbewahrung auf ungefähr zuverlässige Betriebssicherheit und gewährleisten eine lange Lebensdauer.
  • Seite 10: Beseitigung Von Möglichen Störquellen Im 2,4-Ghz-Band

    Reservefrequenz um Sichtverbindung platziert werden. Antennen können mittels Richtantennen • Der optionale GLX-D-Frequenzmanager verbessert die HF-Zuverlässigkeit von Shure auch entfernt montiert werden, um den Sender-zu-Antenne-Ab- bei Systemen mit mehr als zwei Empfängern stand zu verkürzen. • Es führt während des Betriebs laufend Scans durch, um alle Frequenzen Zu den kritischen Umgebungen zählen:...
  • Seite 11: Weitere Tipps

    Weitere Tipps • Miteinander konkurrierende 2,4-GHz-Empfänger nicht neben GLXD4R-Empfängern platzieren. • Mehr als zwei GLXD4R-Empfänger an einen GLX-D-Frequenzmanager anschließen, um die HF-Zuverlässigkeit zu erhöhen. • Durch Drücken der Kanal-Taste einen Scan zum Auffinden der besten freien Frequenz durchführen. • Den Abstand zwischen Sendern von mindestens 2 m einhalten. Dies ist weniger kritisch bei kürzeren Sender-zu-Empfänger-Abständen oder sofern Empfänger an einen GLX-D-Frequenzmanager angeschlossen sind.
  • Seite 12: Einrichten Von Empfängern Und Sendern

    GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated Anzahl der Kanalanzahl (Anzahl der Gruppe Reservefrequenzen pro Anmerkungen Empfänger) Kanal Gruppe 3 nur in geregelten WLAN-Umgebungen verwenden, da keine Bis zu 8* Reservefrequenzen zur Vermeidung von Störungen vorhanden sind. Beste Einkanal-Gruppe bei Störungen. *Umgebungsabhängig, typischerweise 4 Systeme Weitere Informationen hierzu sind im Abschnitt „Hinweise zum Verbessern der Systemleistung bei Funksystemen“...
  • Seite 13 Bei Firmware handelt es sich um die in jede Komponente eingebettete Software, welche die Funktionalität steuert. Zwecks Integration zusätzlicher Funktionen und Verbesserungen werden regelmäßig neue Firmware-Versionen entwickelt. Um diese Verbesserungen zu nutzen, können neue Firmware-Versionen heruntergeladen und mit dem Tool „Shure Update Utility“ installiert werden. Die Software ist zum Download verfügbar unter http://www.shure.com/update-utility.
  • Seite 14: Anweisungen Zur Rack-Montage

    GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated Anweisungen zur Rack-Montage Der Empfänger wird mit den mitgelieferten Befestigungsteilen in einem standardmäßigen 19-Zoll-Audiogeräterack montiert. 14/21 2017/11/28...
  • Seite 15 GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated 2017/11/28 15/21...
  • Seite 16: Störungssuche

    GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated Störungssuche Problem Anzeigestatus Abhilfe Alle Anschlüsse der Beschallungsanlage nachprüfen oder die Verstärkung nach Bedarf • Empfänger-RF-LED an einstellen (siehe "Einstellen der Verstärkung"). Überprüfen, ob der Empfänger an das Mischpult/den Verstärker angeschlossen ist. • Den Sender einschalten.
  • Seite 17: Zurücksetzen Der Komponenten

    Verbindung zwischen Sender und Empfänger Beide Komponenten auf Firmware-Version 2.0 oder höher aktualisieren. Das Programm Verbindungsaufnahme fehlgeschlagen "Shure Update Utility" herunterladen und den Anweisungen folgen. gestartet wurde, die Verbindung jedoch fehlschlug Unterschiede des Audiopegels beim Eingangsverstärkung (Gain) am Sender nach Bedarf einstellen (siehe Umschalten auf verschiedene Klangquellen "Verstärkungseinstellung (Gain)").
  • Seite 18 Bis zu 20 m (65 ft) typisch, Außen Bis zu 50 m (165 ft) Gehäuse Maximum Gussmetall, Schwarze Pulverbeschichtung Eingangsimpedanz Sende-Betriebsart 900 kΩ Shure GLX-D, digital, eigenentwickelt HF-Ausgangsleistung Frequenzgang 10 max. mW E.I.R.P. 20 Hz – 20 kHz Sendereingang Stecker Dynamikbereich 4-Pin-Mini-Stecker (TA4M)
  • Seite 19 GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated Höchst-Eingangspegel SM58 146 dB Schalldruckpegel BETA 58 147 dB Schalldruckpegel SM86 143 dB Schalldruckpegel BETA 87A 147 dB Schalldruckpegel GLXD4R Gesamtabmessungen GLXD2 42 x 197 x 163 mm (1,7 x 7,8 x 6,4 mm), H x B x T Gewicht 907,2 g (32 oz.) ohne Batterien...
  • Seite 20: Informationen Für Den Benutzer

    Hinweis: Bitte befolgen Sie die regionalen Recyclingverfahren für Akkus の処置等(例えば、パーティションの設置など)についてご相談して und Elektronikschrott 下さい。 3. その他、この機器から移動体識別用の特定小電力無線局あるいはアマ Hiermit erklärt Shure Incorporated, dass die Funkanlagen der Richtlinie チュア無線局に対して有害な電波干渉の事例が発生した場合など何か 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung お困りのことが起きたときは、保証書に記載の販売代 理店または購入 ist unter der folgenden Internetadresse verfügbar: 店へお問い合わせください。代理店および販売店情報は...
  • Seite 21 GLXD4R 9,5-Zoll-Funkempf nger Shure Incorporated 現品表示記号は、以下のことを表しています。 この無線機器は 2.4GHz 帯 の電波を使用し、変調方式は「その他」の方式、想定与干渉距離は 80m で す。 2,400MHz~ 2,483.5MHz の全帯域を使用し、移動体識別装置の帯域 を回避することはできません。 Shure Incorporated 5800 West Touhy Avenue Niles, IL 60714-4608 USA Phone: +1-847-600-2000 Email: info@shure.com 21/21...
