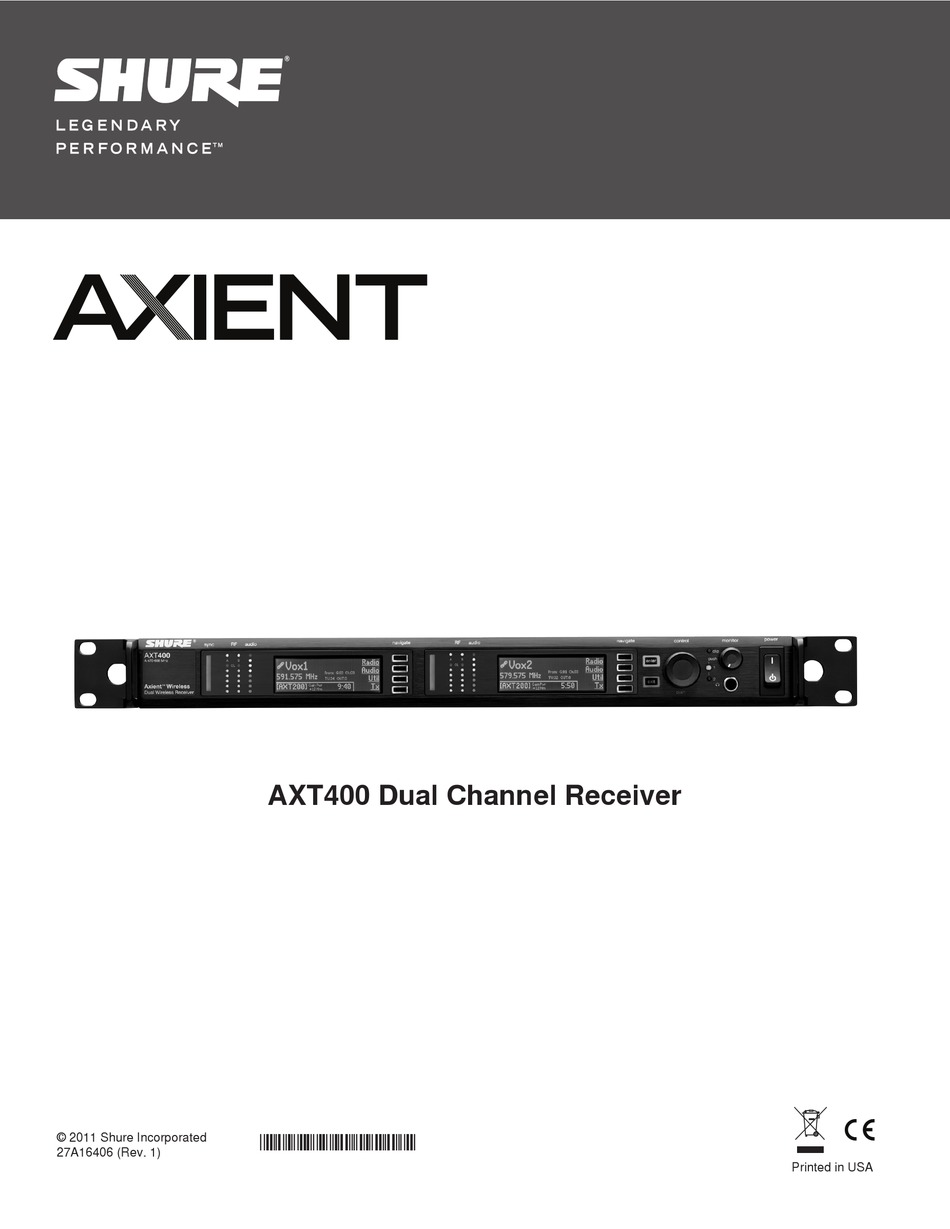

- Seite 1 AXT400 Dual Channel Receiver © 2011 Shure Incorporated *27A16406* 27A16406 (Rev. 1) Printed in USA...
-

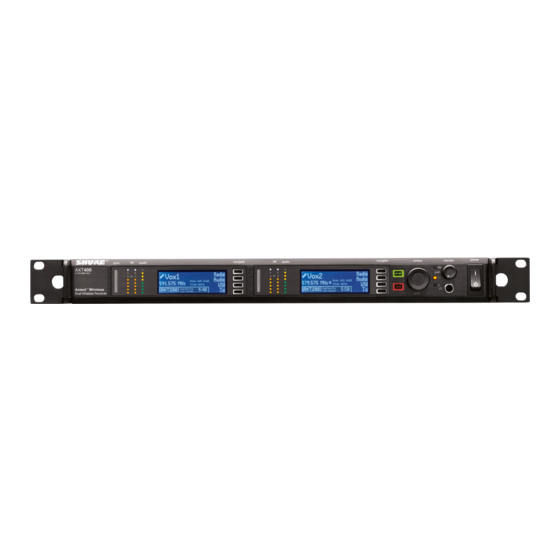

Seite 3: Zweikanalempfänger Axt400
Doppelfrequenzbetrieb sowie Interference Detection & Avoidance. Er bietet eine Schaltbandbreite von bis zu 228 MHz und unterstützt Sender der Serien Axient und UHF-R. Zu den Anschlussoptionen zählen symmetrische Audioausgänge, ein digitaler AES3-Audioausgang, HF-Kaskadenanschlüsse und zwei Ethernetanschlüsse für die Netzwerksteuerung und -überwachung mithilfe der Shure Wireless Workbench 6 Software. - Seite 4 Vorderseite power navigate control monitor navigate audio sync audio clip AXT400 push A 470-698 MHz enter exit Dual Wireless Receiver push ① Sync - Infrarot (IR)-Anschluss ⑤ LCD-Anzeige ⑩ Ausgangs-LED (Monitor) Infrarot (IR)-Anschluss. Zum Senden von Jeder Kanal verfügt über eine LCD-Anzeige zum Zeigt den zur Überwachung ausgewählten Kanal Parameter-Voreinstellungen (Infrarot- Anzeigen der Einstellungen und Parameter.
- Seite 5 Bildschirmsymbole Startbildschirm Die Bildschirmsymbole zeigen den Status der erweiterten Funktionen an und bieten Das Startmenü zeigt eine Übersicht der Empfängerparameter und die Menüpunkte Detailinformationen zu den Einstellungen am Empfänger. der obersten Ebenen an. Wenn ein Sender empfangen wird, werden seine Haupteinstellungen angezeigt.
-
Seite 6: Vernetzung Von Empfängern
Vernetzung von Empfängern Zur Vernetzung mit anderen Komponenten verwendet der Empfänger eine Ethernet-Verbindung. Zur automatischen Netzwerkkonfiguration einen DHCP-fähigen Ethernet- Switch, z. B. den Shure AXT620, oder einen Ethernet-Router mit DHCP-Service verwenden. Mehrere Ethernet-Switches verwenden, um das Netzwerk für größere Installationen zu erweitern. -
Seite 7: Interference Detection
Interference Detection Zwei digitale Signalprozessoren (DSP) im Empfänger analysieren das HF-Signal auf Anzeichen von Störungen, die das Audiosignal beeinträchtigen können. Wenn Störungen vorhanden sind, erscheint der Empfängerbildschirm rot und zeigt eine der folgenden Warnmeldungen an: Interference Alert Wird auf dem Startbildschirm angezeigt, wenn niedrige Störpegel erfasst werden. Störungen auf einem solchen Pegel sind evtl. nicht hörbar oder bewirken nur eine geringfü- gige Unterbrechung des Audiosignals. -
Seite 8: Technische Daten-Empfänger Axt400
Bei Firmware handelt es sich um die in jede Komponente eingebettete Software, die die Funktionalität steuert. Zwecks Integrierung zusätzlicher Funktionen und Verbesserungen werden regelmäßig neue Firmware-Versionen entwickelt. Um diese Designverbesserungen zu nutzen, können neue Firmware-Versionen hochgeladen und mittels des in der WWB6-Software verfügbaren Tools Firmware Update Manager (Firmware-Aktualisierungsmanager) installiert werden. Die Firmware ist unter http://www. shure.com/wwb zum Download verfügbar. -
Seite 9: Phantomspeisungsschutz
HF-Eingang Analog-Audioausgang Steckertyp Konfiguration Monitor: Unsymmetrisch mono, 1/4 mm (steuert Stereo-Kopfhörer an) Konfiguration Unsymmetrisch, aktiv 6,35 mm übertragergekoppelt-symmetrisch (1/4"): Impedanz 50 Ω XLR: übertragergekoppelt-symmetrisch Biasspannung 12 V DC, 150 mA (300 mA Maximum) Impedanz Monitor: 50 Ω 6,35 mm <50 Ω Kaskadenausgang (1/4"): XLR: <150 Ω... - Seite 10 Nicht ausdrücklich vom Hersteller genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. Die CE-Konformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontaktinformationen sind im Internet unter www.shure. com zu finden.
