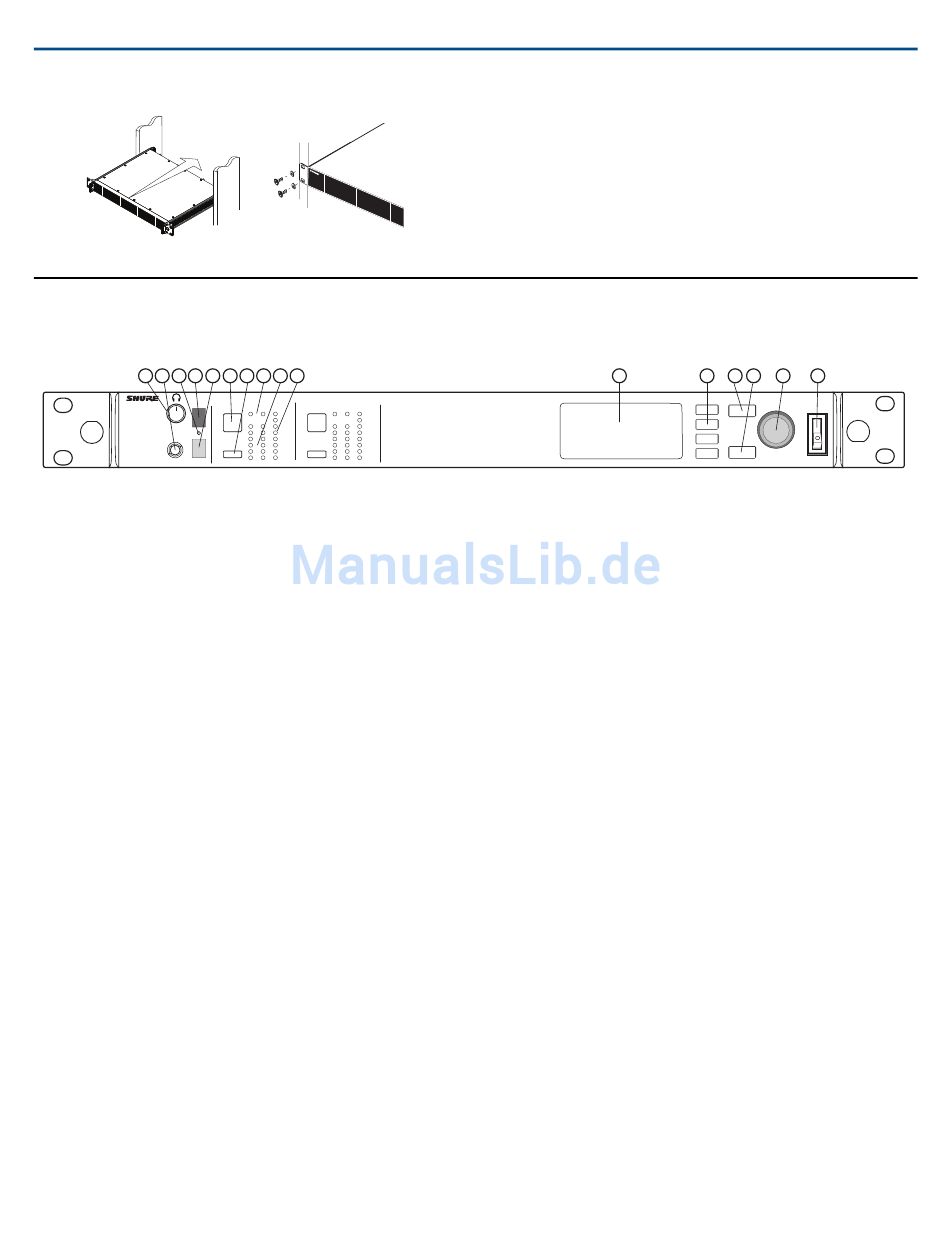

Vorderseite des Empfängers
1 2 3 4 5
IR
AD4D
Axient Digital
Wireless Receiver
① Kopfhörer-Lautstärkeregler
Steuert den Kopfhörerlautstärkepegel für den ausgewählten Kanal. Clip-Anzeige warnt vor Signalübersteuerung oder Limiter-Aktivierung.
Knopf drücken, um auf Dante-Optionen und Kopfhörereinstellungen zuzugreifen.
② Kopfhörerbuchse (Monitor)
6,3-mm-Ausgangsbuchse.
③ Infrarot-Synchronisations-LED
Die Farbe der LED ändert sich auf Rot, wenn der Sender und Empfänger korrekt zur IR-Synchronisation zueinander ausgerichtet sind.
④ Infrarot-Synchronisationsfenster
Zur Synchronisation auf das IR-Fenster am Sender ausrichten.
⑤ Umgebungslichtsensor
Erkennt externe Lichtverhältnisse automatisch.
⑥ Kanalauswahl-Taste
Zur Auswahl eines Kanals drücken.
⑦ Sync-Taste
Zur Synchronisation drücken, wenn Sender- und Empfänger aufeinander ausgerichtet sind. Die IR-Synchronisations-LED wechselt auf Rot, um auf eine korrekte
Ausrichtung zu verweisen.
⑧ Antennenstatus-LEDs
Verweisen auf den Status beider Antennen:
• Blau = Normales HF-Signal zwischen Empfänger und Sender
• Rot = Störung erkannt
• Aus = Keine HF-Verbindung zwischen Empfänger und Sender
Hinweis: Der Empfänger gibt keine Audiosignale aus, solange keine blaue LED aufleuchtet.
⑨ LEDs zur Anzeige der HF-Signalfeldstärke
Zeigen die HF-Signalfeldstärke vom Sender an:
• Orange = Normal (–90 bis –70 dBm in Schritten von 5 dBm)
• Rot = übersteuert (mehr als –20 dBm)
⑩ Audio-LEDs
Rote, gelbe und grüne LEDs zeigen den durchschnittlichen Pegel und den Spitzenpegel des Audiosignals an.
Die Farbe der LED ändert sich auf Rot, wenn der Limiter aktiviert wird.
⑪ Anzeige
Zeigt Informationen für den ausgewählten Kanal an.
⑫ Funktionstasten
