  • Seite 1 AD4Q Digital-Vierkanal-Empfänger User guide for the Shure AD4Q Axient Digital quad channel receiver Version: 10.5 (2022-F)

  • Seite 2: Inhaltsverzeichnis

    Shure Incorporated Table of Contents HF-Kaskadenanschlüsse AD4Q Digital-Vierkanal-Empfänger Firmware AD4Q Axient Digital Four-Channel Wireless Receiver Audioeinstellungen Features Einstellen des Kanal-Gains und Audioausgangs Pegelton-Generator Im Lieferumfang enthaltene Komponenten Kopfhörer-Monitoring Montageanweisungen System-Gain Hardware Vernetzung Vorderseite des Empfängers Networking Receivers Receiver Back Panel Netzwerk-Browser Netzwerk-Störungssuche...
  • Seite 3 Shure Incorporated Funkfrequenz (HF) Empfänger Frequenzbänder Shure-Kundendienst kontaktieren WICHTIGE SICHERHEITSHINWEISE Technische Daten Warnhinweis für Funkgeräte in Australien Tabellen und Diagramme Zulassungen 3/44...

  • Seite 4: Ad4Q Digital-Vierkanal-Empfänger

    Digital-Vierkanal-Empfänger AD4Q Axient Digital Four-Channel Wireless Receiver The AD4Q Axient Digital four-channel wireless receiver sets a new standard in transparent digital audio and maximum spectral ™ efficiency. Groundbreaking performance features include wide tuning, low latency, high density (HD) mode, and Quadversity , ensuring solid performance in the most challenging RF environments.

  • Seite 5: Network Control

    Shure Incorporated • Perform full bandwidth scan for frequency coordination via Wireless Workbench • Register up to eight transmitters to one receiver channel • High Density transmission mode enables up to 47 active transmitters in one 6 MHz TV channel (up to 63 in one 8 MHz TV...

  • Seite 6: Hardware

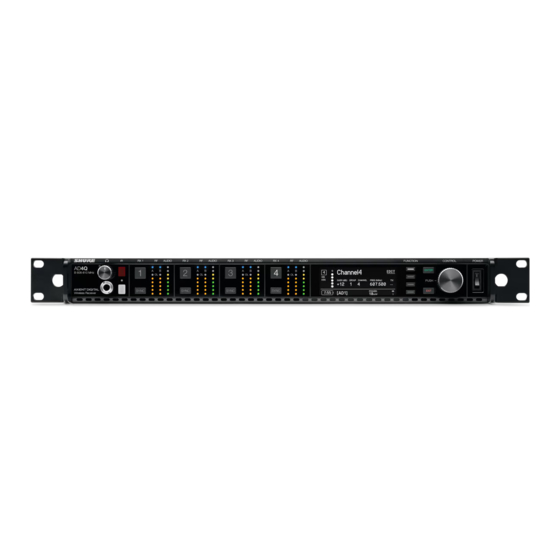

    Shure Incorporated Hardware Vorderseite des Empfängers ① Kopfhörer-Lautstärkeregler Steuert den Kopfhörerlautstärkepegel für den ausgewählten Kanal. Clip­Anzeige warnt vor Signalübersteuerung oder Limi­ ter-Aktivierung. Knopf drücken, um auf Dante-Optionen und Kopfhörereinstellungen zuzugreifen. ② Kopfhörerbuchse (Monitor) 6,3-mm-Ausgangsbuchse. ③ Infrarot-Synchronisations-LED Die Farbe der LED ändert sich auf Rot, wenn der Sender und Empfänger korrekt zur IR­Synchronisation zueinander ausge­...

  • Seite 7: Receiver Back Panel

    Shure Incorporated Zeigen die HF-Signalfeldstärke vom Sender an: ◦ Orange = Normal (–90 bis –70 dBm in Schritten von 5 dBm) ◦ Rot = übersteuert (mehr als –20 dBm) ⑩ Audio-LEDs Rote, gelbe und grüne LEDs zeigen den durchschnittlichen Pegel und den Spitzenpegel des Audiosignals an.
  • Seite 8 Shure Incorporated Use IEC extension cables to loop power through multiple devices. ④ Ethernet Ports Four Ethernet ports carry the following signals: ◦ ctrl 1: Network control ◦ ctrl 2: Network control ◦ Dante Primary: Dante digital audio ◦ Dante Secondary: Dante digital audio Network Status (green) LEDs: ◦...

  • Seite 9: Menüs Und Konfiguration

    Shure Incorporated Passes the RF signal from Antenna A and Antenna B to one additional receiver. In Quadversity mode, use these connectors for additional antenna inputs. ⑬ Antenna Bias Indicator LED ◦ Green: Antenna bias enabled ◦ Red: Antenna fault ◦...

  • Seite 10: Startanzeige

    Für weitere Auswahlmöglichkeiten einen Menüpunkt nach rechts springen Für weitere Auswahlmöglichkeiten einen Menüpunkt nach links springen Netzwerkverbindung mit anderen Shure-Geräten oder WWB vorliegend An/Aus-Schalter gesperrt Bedienelemente auf der Vorderseite gesperrt Zeigt an, dass ein Sender mit dem Empfängerkanal verbun­...

  • Seite 11: Geräte-Konfigurationsmenü

    Shure Incorporated Quadversity aktiviert Zeigt an, dass die Bedienelemente eines verbundenen Sen­ ders gesperrt sind Zeigt an, dass das HF­Signal des verbundenen Senders ein­ geschaltet ist Zeigt einen Alarm oder eine Warnung an Kombinations-Frequenz-Diversity aktiviert Auswahl-Frequenz-Diversity aktiviert Verschlüsselung aktiviert Zugangskontrolle aktiviert Geräte-Konfigurationsmenü...

  • Seite 12: Ad4D-Gerätekonfigurationsparameter

    Shure Incorporated Struktur des Geräte-Konfigurationsmenüs AD4D-Gerätekonfigurationsparameter Device RF HF-Band Dient der Auswahl des Frequenzbands für den Empfänger. Verschlüsselung Ermöglicht die Verschlüsselung des HF-Signals. Übertragungsmodus Dient der Auswahl von Standard oder High Density für den Senderabstand. Quadversity Aktiviert den Quadversity­Modus, mit dem HF­Anschlüsse darauf konfiguriert werden können, vier Antennen zu überneh­...

  • Seite 13: Netzwerkkonfiguration

    Status der Zugangskontrolle anzeigen (Enabled oder Disabled). Zur Aktivierung oder Deaktivierung der Zugangskontrolle wird die Wireless Workbench oder andere Shure-Steuersoftware verwendet. Netzwerk-Browser Das Dienstprogramm Network Browser verwenden, um Shure-Geräte im Netzwerk anzuzeigen. Anzeigen Zeigt alle Geräte im Netzwerk an. Alle flashen Die LED auf der Vorderseite für alle Geräte im Netzwerk blinken lassen, um die Verbindung zu überprüfen.

  • Seite 14: Sender-Firmware-Aktualisierung

    Shure Incorporated ◦ Entsperrt Vorderseite ◦ Gesperrt ◦ Entsperrt Lüfter Lüftermodus ◦ Auto: Der Lüfter schaltet sich automatisch ein, sobald die Empfängertemperatur ansteigt ◦ On: Der Lüfter läuft ständig, um in warmen Umgebungen maximale Kühlleistung bereitzustellen Temperatur Zeigt die interne Empfängertemperatur an.

  • Seite 15: Kanalmenü

    Shure Incorporated Kanalmenü Mithilfe der folgenden Menüs und Parameter können die Empfangskanäle konfiguriert werden. Tipp: Über die Kanalauswahltasten kann bei der Konfiguration von Menüparametern zwischen benachbarten Kanälen navigiert werden. Die Taste ENTER zum Speichern von Änderungen verwenden oder Änderungen ohne Speichern durch Drücken von EXIT verwerfen.

  • Seite 16: Kanalmenüparameter

    Shure Incorporated Kanalmenüstruktur Kanalmenüparameter Neue Frequenz ENTER drücken, um eine neue Frequenz bereitzustellen, wenn Sie einen Spektrum-Manager als Frequenzserver verwenden. Hinweis: Diese Menüoption wird nicht angezeigt, wenn dem Empfänger kein Frequenzserver zugeordnet ist. Audio Gain/Stummschaltung Dient der Einstellung des Empfänger-Gains.

  • Seite 17: Kanalname

    Shure Incorporated Frequenz G: (Gruppe) Dient der Zuweisung einer Frequenzgruppe. C: (Kanal) Dient der Zuweisung eines Kanals. Frequenz Dient der manuellen Auswahl einer Frequenz. Zeigt das TV-Band für die ausgewählte Frequenz an. Kanalname Kanalname Mit dem Drehregler kann der Kanalname zugewiesen oder bearbeitet werden.

  • Seite 18: Hf-Einstellungen

    Shure Incorporated Sender-Details Zeigt Einzelheiten zur Bauart sowie wichtige Statistiken für den ausgewählten Sender an. IR-Voreinstellungen Dient der Auswahl und Bearbeitung von Senderparametern, sodass diese während einer IR-Synchronisation automatisch übernommen werden. Erweitert Störungsverwaltung Dient der Auswahl der Störungserfassungseinstellung für den Kanal.

  • Seite 19: Manuelles Einstellen Der Frequenz

    Shure Incorporated Die Infrarot-Fenster ausrichten, bis die IR-Synchonisations-LED des Empfängers rot aufleuchtet. Nach Abschluss wird die Meldung Sync Success! angezeigt. Sender und Empfänger sind nun auf dieselbe Frequenz abgestimmt. Hinweis: Wenn der Verschlüsselungsstatus des Empfängers geändert wird (beispielsweise durch Aktivierung/Deaktivierung der Ver­...

  • Seite 20: Anfordern Einer Neuen Frequenz Von Einem Spektrum-Manager

    Shure Incorporated Kanal-Scan Mit dem Kanalsuchlauf wird eine Gruppe automatisch gescannt, um verfügbare Frequenzen ausfindig zu machen. Über ein ausgewähltes Channel-Menü: Channel Scan Zunächst mithilfe des Drehreglers die zu scannende Gruppe auswählen. Eine der folgenden Optionen auswählen: ◦ Find Next: Sucht nach der nächstverfügbaren Frequenz innerhalb der Gruppe ◦...

  • Seite 21: Auswählen Eines Übertragungsmodus

    Shure Incorporated Der Standardmodus nutzt einen Kanalabstand, der den Betrieb von Sendern mit verschiedenen Sendeleistungen ermög­ licht. Der Standardmodus eignet sich bestens für Situationen, in denen das Spektrum nicht begrenzt ist oder in denen die Sen­ der zur Erhöhung der Reichweite mit höheren Sendeleistungen betrieben werden müssen.

  • Seite 22: Störungsverwaltung

    Shure Incorporated Störungsverwaltung Im Falle einer Signalverschlechterung kann mittels Störungsverwaltungstechnologie manuell oder automatisch auf eine freie, kompatible Frequenz umgeschaltet werden. Bei Warnmeldungen kann eine neue Frequenz manuell gewählt werden, oder alternativ eine Ersatzfrequenz vom Spektrum- Manager oder Wireless Workbench automatisch abgerufen werden, sobald eine Störung erkannt wird.

  • Seite 23: Kanalqualitätsmesser

    Shure Incorporated Zum Speichern ENTER drücken. Kanalqualitätsmesser Auf der Startanzeige wird ein Kanalqualitätsmeter angezeigt, der visuell auf den Signalrauschabstand des HF-Signals verweist. Wenn das HF-Signal stark ist und nur ein geringes Rauschen enthält, sind alle fünf Abschnitte des Meters gefüllt oder die Nummer 5 wird angezeigt.

  • Seite 24: Quadversity

    Shure Incorporated Quadversity Mit dem Quadversity-Modus wird der Empfänger darauf konfiguriert, vier Antenneneingänge zu übernehmen, um die HF- Reichweite zu maximieren und das Risiko für Aussetzer und Signalverluste durch Störungen zu minimieren. Der Empfänger stellt zwei Audiokanäle bereit, wenn er im Quadversity-Modus konfiguriert ist.

  • Seite 25: Firmware

    Bei Firmware handelt es sich um die in jede Komponente eingebettete Software, die die Funktionalität steuert. Durch eine In­ stallation der neuesten Firmware-Version wird der Empfänger mit zusätzlichen Funktionen und Verbesserungen aktualisiert. Es können neue Firmware­Versionen hochgeladen und mit dem Tool „Shure Update Utility“ installiert werden. Dieses steht auf der Seite Shure Update Utility zur Verfügung.

  • Seite 26: Pegelton-Generator

    Shure Incorporated Tipp: Das Gain während eines Klangtests mithilfe der typischen Audioeingangssignalpegel anpassen und dabei die Pegel- LEDs beobachten. Das Gain verringern, wenn die rote LED wiederholt ausgelöst wird. Zur Steuerung des Audioausgangs: Mithilfe des Drehreglers die Option OUTPUT auswählen.

  • Seite 27: System-Gain

    Shure Incorporated Auf den Drehregler drücken, um das Netzwerk nach Dante-Kanälen zu durchsuchen. Blättern, um ein Gerät auszuwählen und dieses mit den Kopfhörern zu überwachen. Dante-Anwendung Den Empfänger mithilfe des Drehreglers als Cue Station konfigurieren, damit der Empfänger als zentraler Überwachungs­...

  • Seite 28: Vernetzung

    Dante Controller and Lock Settings Version 1.2.X introduces support for Dante Device Lock for AD4D and AD4Q. Dante Device Lock is a feature of Dante Control­ ler that allows you to lock and unlock supported Dante devices using a 4-digit PIN (Personal Identification Number). When a device has a Dante lock turned on, Dante audio will continue to flow according to existing subscriptions, but its subscriptions and settings can't be controlled or configured.
  • Seite 29 Split/Redundant: This mode places Dante audio and Shure control on separate networks, while allowing you to take ad­ vantage of Dante redundancy. • Switched: In Switched mode, the receiver acts as a 4-port network switch. Shure control and Dante audio are present on all network ports. Port Function and Signals...

  • Seite 30: Ip Address Configuration

    Shure Incorporated IP Address Configuration An IP address must be assigned to each device in the network to ensure communication and control between components. Va­ lid IP addresses can be assigned automatically using a DHCP server or manually from a list of valid IP addresses. If using Dante audio, a separate Dante IP address must also be assigned to the receiver.

  • Seite 31: Netzwerk-Browser

    Shure Incorporated Netzwerk-Browser Mit dem Netzwerk­Browser können andere mit dem Netzwerk verbundene Geräte ausfindig gemacht werden. Es können Infor­ mationen über die gefundenen Geräte, einschließlich Geräte­Kennnummer, IP­Adresse, Firmware­Version und Modellbezeich­ nung, eingesehen werden. Über das Menü Device Configuration: Network Browser Sofern ausgewählt, erkennt der Network Browser alle Geräte im Netzwerk und listet diese auf.

  • Seite 32: Betrieb

    Shure Incorporated Betrieb Zuweisen einer Geräte-Kennnummer Die Zuweisung von benutzerspezifischen Namen und IDs erleichtert die Überwachung und Anordnung, wenn der Empfänger Bestandteil eines großen Systems ist. Über das Menü Device Configuration: Device ID Den Drehregler drücken und anschließend drehen, um die Kennnummer zu bearbeiten.

  • Seite 33: Speichern Der Empfängereinstellungen Als Anwendervoreinstellungen

    Shure Incorporated Speichern der Empfängereinstellungen als Anwendervoreinstellungen Anwendervoreinstellungen ermöglichen das Speichern und Wiederherstellen einer aktuellen Empfänger-Einrichtung und somit die schnelle Konfiguration eines Empfängers oder das Umschalten zwischen verschiedenen Einrichtungen, wobei bis zu 4 Vor­ einstellungen im Speicher des Empfängers gespeichert werden können.

  • Seite 34: Kühllüfter

    Shure Incorporated Wenn der Verschlüsselungsstatus des Empfängers geändert wird (beispielsweise durch Aktivierung/Deaktivierung der Verschlüsselung oder Anforderung eines neuen Verschlüsselungscodes), müssen die Einstellungen mit einer Synchro­ nisation an den Sender übertragen werden. Tipp: Zur Aufhebung einer Verschlüsselung den Drehregler verwenden, um Off auszuwählen, und anschließend den Sender erneut synchronisieren, um die Verschlüsselung zu löschen.

  • Seite 35: End

    Shure Incorporated Problem Zur Lösung siehe Abschnitt... Meldung „Akku des Senders heiß“ Senderbatterie heiß Rote LED-Anzeige Antennenstörung End- Sicherstellen, dass am Empfänger und Sender hinreichend Spannung anliegt. Die Akkuanzeigen am Sender prüfen und die Akkus bei Bedarf ersetzen. Gain Die Systemverstärkung wird an der Anzeige des Empfängers eingestellt. Sicherstellen, dass der Ausgangspegel an der Rück­...

  • Seite 36: Kompatibilität

    Shure Incorporated Die rote HF­LED zeigt eine HF­Übersteuerung an. Übersteuerungen können Störungen in Installationen mit mehreren Syste­ men verursachen. Falls es zu einer Übersteuerung kommt, den Empfänger ausschalten, um festzustellen, ob dieser Störungen bei anderen Komponenten verursacht. Die numerische Kanalauswahl-Taste wird ebenfalls rot, um eine Störung anzuzeigen.

  • Seite 37: Shure-Kundendienst Kontaktieren

    Shure Incorporated Antennenstörungen Die rote LED für Antenna Fault verweist auf einen Kurzschlusszustand oder eine Überlastung an einem Antennenanschluss. • Die Antennen und Kabel auf Schäden prüfen • Sicherstellen, dass die Antennenanschlüsse nicht überlastet sind • Die Einstellung der Antennen­Vorspannung prüfen. Die Spannung ausschalten, wenn passive Antennen verwendet wer­...

  • Seite 38: Audioausgang

    Shure Incorporated Übertragungsbereich 20–20 kHz (±1 dB) Hinweis: Vom Mikrofontyp abhängig Signalrauschabstand (Dynamikbereich) typisch, 20 Hz bis 20 kHz, Empfängerverstärkungseinstellung = –12 dB A-bewertet ungewichtet XLR-Line-Ausgang 120 dB 117 dB Digital (AES3/Dante) 130 dB 126 dB Klirrfaktor (THD) –6 dBFS, 1 kHz, Systemverstärkung von +10 <...
  • Seite 39 Shure Incorporated Mic/Line-Schalter 30-dB-Dämpfungsglied Phantomspeisungsschutz Dimensionen 44 x 483 x 333 mm H x B x T Gewicht 4,8 kg, ohne Antennen Gehäuse Stahl; stranggepresstes Aluminium Spannungsversorgung 100 bis 240 V (Wechselspannung), 50–60 Hz, 0,68 A max. Wärmeverlustleistung Maximal 31 W (106 BTU/Stunde)

  • Seite 40: Xlr-Zu-6,3-Mm-Ausgang

    Shure Incorporated Einfügungsdämpfung 0 dB, typisch HF-Eingang Nachbarkanalunterdrückung >80 dB, typisch Steckertyp Impedanz 50 Ω Biasspannung 12 bis 13.5 V DC, 150 mA Maximum, pro Antenne ein-/ausschaltbar HF-Trägerfrequenzbereich abhängig AD4Q=A 470–636 MHz AD4Q=B 606–810 MHz AD4Q=C 750–960 MHz Tabellen und Diagramme...

  • Seite 41: Empfänger Frequenzbänder

    Shure Incorporated Empfänger Frequenzbänder Freq. band name Frequenzbereich ( MHz) 470 bis 510 479 bis 565 G55† 470 bis 636* 470 bis 636 G57 (G57+) 470 bis 616* (614 bis 616*** ) 510 bis 530 520 bis 636 606 bis 698*...

  • Seite 42: Wichtige Sicherheitshinweise

    Shure Incorporated ***Die Auswahl des G57+­Bandes erweitert das G57­Band um 2 MHz Zusatzspektrum zwischen 614 und 616 MHz, wobei die maximale Sendeleistung auf 10 mW zwischen 614 und 616 MHz begrenzt ist. †Der Betriebsmodus variiert je nach Region. In Brasilien wird der High-Density-Modus verwendet. Die maximale Leistung für Peru beträgt 10 mW.

  • Seite 43: Warnhinweis Für Funkgeräte In Australien

    Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE­Kenn­ zeichnung berechtigt. CE Erklärung: Shure Incorporated erklärt hiermit, dass festgestellt wurde, dass dieses Produkt mit CE-Kennzeichnung den Vorgaben der europäischen Union entspricht. Der vollständige Text der EU­Konformitätserklärung ist auf der folgenden Inter­...
  • Seite 44 Shure Incorporated （一）本产品符合“微功率短距离无线电发射设备目录和技术要求”的具体条款和使用场景； （二）不得擅自改变使用场景或使用条件、扩大发射频率范围、加大发射功率（包括额外加装射频功率放大器），不得擅自更改 发射天线； （三）不得对其他合法的无线电台（站）产生有害干扰，也不得提出免受有害干扰保护； （四）应当承受辐射射频能量的工业、科学及医疗（ISM）应用设备的干扰或其他合法的无线电台（站）干扰； （五）如对其他合法的无线电台（站）产生有害干扰时，应立即停止使用，并采取措施消除干扰后方可继续使用； （六）在航空器内和依据法律法规、国家有关规定、标准划设的射电天文台、气象雷达站、卫星地球站（含测控、测距、接收、 导航站）等军民用无线电台（站）、机场等的电磁环境保护区域内使用微功率设备，应当遵守电磁环境保护及相关行业主管部门 的规定。 44/44...
