AD4D AD4D Dual Channel Receiver
Drücken, um auf Bearbeitungs- und Konfigurationsoptionen zuzugreifen. Die Tasten heißen F1, F2, F3, F4 (von oben nach unten) und leuchten auf, wenn
Bearbeitungsoptionen zur Verfügung stehen.
⑬ Taste ENTER
Drücken, um Änderungen zu speichern.
⑭ Taste EXIT
Drücken, um Änderungen zu verwerfen und zu den Hauptmenüs zurückzukehren.
⑮ Drehregler
• Drücken, um in ein Menü zu wechseln
• Drücken, um einen Kanal oder Menüpunkt auszuwählen
• Drehen, um durch die Menüpunkte zu wandern oder einen Parameterwert einzustellen
⑯ An/Aus-Schalter
Dient zum An- und Ausschalten des Geräts.

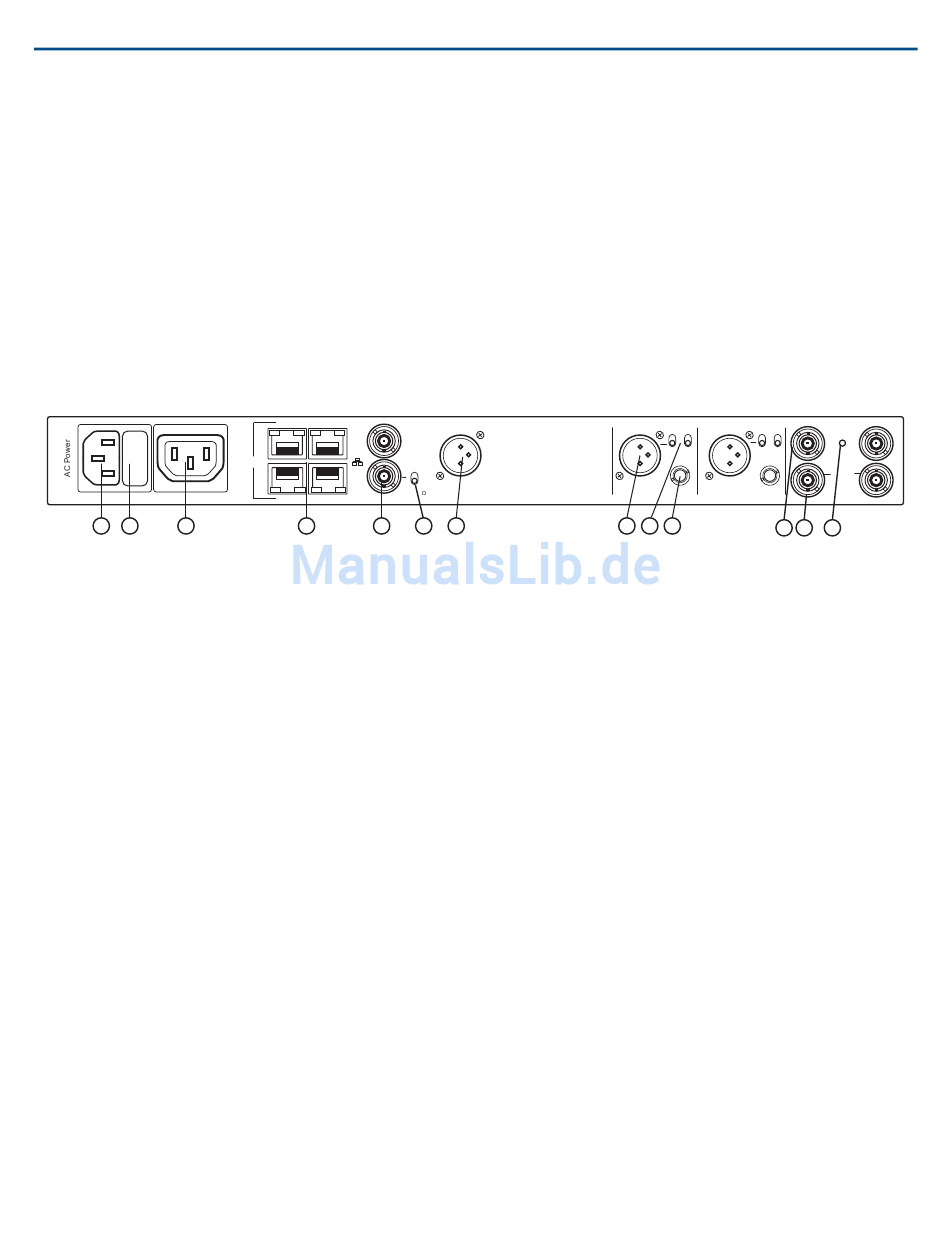

Rückseite des Empfängers
1 2 3
① Netzanschluss
IEC-Sperranschluss, 100-240 V (Wechselspannung).
② Netzschutzsicherung
Schützt die Netz-Reihenschaltung vor Überlast.
③ Netz-Reihenschaltung (verriegelbar)
IEC-Verlängerungskabel zur Einrichtung einer Schleifenversorgung für mehrere Geräte verwenden.
④ Ethernet-Anschlüsse
Vier Ethernet-Anschlüsse führen die folgenden Signale:
• ctrl 1: Netzwerksteuerung
• ctrl 2: Netzwerksteuerung
• Dante Primary: Dante digitales Audio
• Dante Secondary: Dante digitales Audio
Netzwerkstatus-LEDs (grün):
• Aus: keine Netzwerkverbindung
• Ein: Netzwerkverbindung aktiv
• Blinkt: Netzwerkverbindung aktiv; Geschwindigkeit entspricht Datenverkehrsaufkommen
Netzwerkgeschwindigkeits-LEDs (gelb):
• Aus = 10/100 MB/s
• Ein = 1 GB/s
⑤ Weltuhr-Eingang und -Durchgänge
• Eingang: Anschließen, um den AES3-Digitalausgang mit externer Weltuhr zu synchronisieren
• Durchgang: Leitet das Weltuhr-Signal zu zusätzlichen Komponenten
⑥ Weltuhr-Abschlussschalter
• Auf Thru einstellen, wenn das Signal zu zusätzlichen Komponenten geleitet werden soll
• Auf Term 75 einstellen, wenn die Durchgangsverbindung nicht verwendet wird
⑦ Digitaler AES3-Audioausgang
Anschluss für AES3-Digitalaudio.
2017/08/03
ctrl 1 Dante 1
in
PoE
thru
Term 75
word
ctrl 2 Dante 2
clock
4 5 6
AES3 1&2
7
line lift line lift
mic gnd mic gnd
2 1
output output
-10 dB -10 dB
8 9 10
11 12
Shure Incorporated
B A
12 V DC out
150mA
D C
cascade
13
3/22
