Shure SLX4 Handbuch

Shure SLX Drahtlos
Shure SLX Drahtlos
Smart, leistungsstark und
drahtlos.
Was möchten Sie als
Nächstes tun?
Vielen Dank! Willkommen bei Shure SLX Drahtlos. Ihr neues System ist robust, zuverlässig, leicht
einzurichten und zu bedienen und erzeugt eine hervorragende Klangtreue. Ganz gleich, ob Sie ein
Sänger, Gitarrist oder Instrumentalist sind, das drahtlose SLX-System wird Ihnen zeigen, wie einfach
ein drahtloses System sein kann und wie gut es klingt.
Die mit dem System gelieferte Bedienungsanleitung und Kurzanleitung bietet Ihnen alle nötigen In-
formationen, damit Sie Ihr System sofort einsetzen können.
Willkommen bei SLX: smart, leistungsstark und drahtlos.
Frequenzbandwahl
In den meisten Ländern werden die zur drahtlosen Übermittlung von Informationen verwendeten
Hochfrequenzen streng reguliert. Diese Vorschriften legen fest, welche Geräte welche Frequenzen
verwenden dürfen und tragen zur Einschränkung von HF-Interferenzen bei der drahtlosen Kommuni-
kation bei.
Um für den weltweiten Einsatz geeignet zu sein, sind SLX-Empfänger in mehreren Modellen mit
jeweils einem eigenen Frequenzbereich lieferbar. Jeder Frequenzbereich bzw. jedes Band umfasst ei-
nen Bereich von bis zu 24 MHz des drahtlosen Rundfunkspektrums. Die folgenden Bandbreiten ste-
hen zur Verfügung:
H5: 518–542 MHz
J3: 572–596 MHz
L4: 638–662 MHz
P4: 702–726 MHz
Zum Erleichtern der Systemeinrichtung und zum Schutz gegen HF-Interferenz wird jedes System
mit mehreren vordefinierten Frequenz-Gruppen und Kanälen geliefert.
Bei Verwendung eines SLX-Einzelsystems muss die Betriebsfrequenz im Allgemeinen nicht geän-
dert werden. Bei Installationen von Systemen mit mehreren Empfängern und Sendern muss jedes
System auf einem separaten Kanal betrieben werden. Das System von Gruppen und Kanälen bietet
eine optimale Frequenzspreizung bei Verwendung mehrerer Systeme.
Innerhalb eines einzigen Frequenzbands können bis zu 12 einzelne Sender-/Empfängersysteme in
einer einzigen Installation verwendet werden. In Gegenden, wo zusätzliche Frequenzbänder zur Ver-
fügung stehen, können bis zu 20 Systeme gleichzeitig betrieben werden. Der Shure-Einzelhändler
kann Sie darüber informieren, welche Bänder in Ihrer Gegend verfügbar sind.

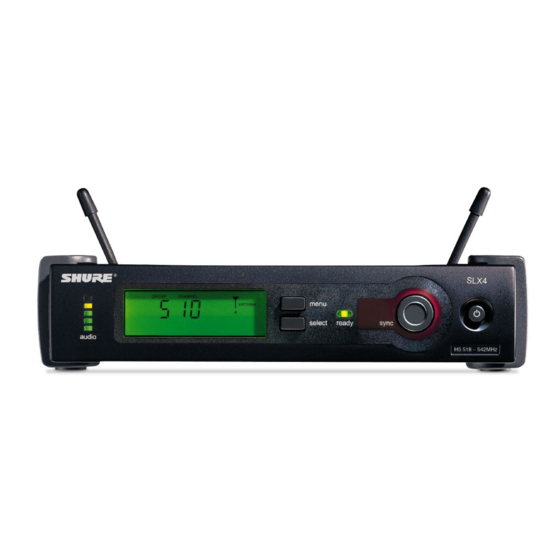

Mehr über den SLX4-Empfänger wissen
Netzanschluss, sperren/entsperren, Bedienungsfunktionen an der Frontplatte und Rückwand: Sie-
he "SLX4-Empfängereigenschaften"
Seite 35.
Mehr über den SLX2-Handsender wissen
Netzanschluss, Stummschalter, Verstärkung, sperren/entsperren, andere Leistungsmerkmale:
Siehe "SLX2-Handsender" auf
Mehr über den SLX1-Taschensender wissen
Netzanschluss, Stummschalter, Verstärkung, sperren/entsperren, andere Leistungsmerkmale:
Siehe "SLX1-Taschensender"
Seite 36.
Den SLX-Empfänger und -Sender programmieren
Frequenzwahl, LCD-Anzeige, Verwenden der Wahl- und Menü -Tasten: Siehe
rung" auf Seite 35.
Lernen, wie man mehrere Systeme in einer Installation verwendet.
Siehe "Einrichtung mehrerer Systeme"
Fehlersuche und -behebung beim SLX-System
Siehe "Störungssuche" auf
28
R5: 800–820 MHz
S6: 838–865 MHz
JB: 806–810 MHz
Q4: 740–752 MHz
auf Seite 31 und "SLX4 Empfängerprogrammierung"
Seite 32 und "SLX1- und SLX2-Senderprogrammierung"
auf Seite 33 und "SLX1- und SLX2-Senderprogrammierung"
auf Seite 34.
Seite 38.
auf
auf Seite 36.
auf
"SLX-Programmie-
