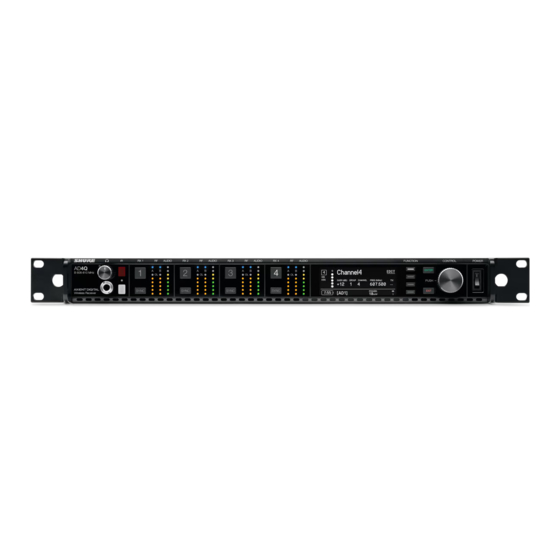

AD4Q Axient Digital-Vierkanal-Empfänger
Der AD4Q Axient Digital-Vierkanal-Empfänger setzt neue Maßstäbe für den
transparenten digitalen Audioklang und maximale spektrale Effizienz. Zu
seinen bahnbrechenden Leistungsmerkmalen zählen ein weiter Abstimmbere-
ich, eine niedrige Latenz, ein High-Density-Modus (HD) sowie Quadversity™
, die selbst in den anspruchsvollsten HF-Umgebungen eine solide Leistung
gewährleisten. Netzwerksteuerung, AES3- und Dante-Ausgang sowie
Möglichkeiten für Signalführung ermöglichen ein neues Höchstmaß an Ver-
waltungsfähigkeit und Flexibilität für den gesamten Arbeitsablauf. Kompatibel
mit allen Axient Digital-Sendern.
Technische Eigenschaften
Audio
•
Die 60-dB-Gainregelung gewährleistet eine Kompatibilität mit einem
breiten Spektrum an Eingangsquellen
•
Dante™ -Vernetzung für eine schnelle und einfache Kanalverwaltung
•
Dante-Suchfunktion für das Kopfhörer-Monitoring aller Dante-Kanäle,
einschließlich Komponenten von Drittanbietern
•
256-Bit-AES-Verschlüsselung zum Schutz der Audiokanäle
•
Die automatische Limiter-Funktion schützt vor Signal-Clipping und er-
möglicht so höhere Gain-Einstellungen und verhindert unerwartete Sig-
nalspitzen
•
Kopfhöreranschluss mit verstellbarem Lautstärkepegel an der Vorderseite
E/A
•
Vier transformator-symmetrische XLR-Ausgänge (Ausgänge 3 und 4
sind umschaltbare AES3-Digitalausgänge)
•
Vier transformator-symmetrische 6,3-mm-Ausgänge
•
Zwei Dante-fähige Ethernet-Anschlüsse, Zwei Ethernet-Anschlüsse mit
PoE für die Netzwerksteuerung
⁃
Geteilter Redundant-Modus: zwei Ethernet-Anschlüsse, zwei Dante-
Anschlüsse
⁃
Schalter-Modus: vier Ethernet-Anschlüsse, vier Dante-Anschlüsse
Im Lieferumfang enthaltene Komponenten
Die folgenden Komponenten sind im Lieferumfang des Empfängers enthalten:
Befestigungsteilesatz
BNC-Adapter für Antennenmontage
Halbwellenbreitbandantenne (2)
BNC-zu-BNC-HF-Koaxialkabel zur
Zentralbefestigung (kurz)
BNC-zu-BNC-HF-Koaxialkabel zur
Zentralbefestigung (lang)
Montageanweisungen
Diese Komponente wurde so konstruiert, dass sie in ein Audiorack passt.
Achtung: Um Verletzungen vorzubeugen, muss dieses Gerät sicher am Rack
befestigt werden.
©2016 Shure Incorporated
•
•
•
HF
•
•
•
•
•
•
•
•
•
•
•
Netzwerksteuerung
•
•
•
•
90XN1371
95A8994
Je nach Region
unterschiedlich
95B9023
95C9023
Verriegelbarer Netzanschluss
Netz-Reihenschaltung zu zusätzlichen Komponenten
Optionales Gleichstrommodul für redundante Netzstromversorgung er-
hältlich
True-Digital-Diversity-Empfang pro Kanal
Quadversity-Modus für erweiterte Abdeckung
Bis zu 210 MHz programmierbarer Sendebereich
Kanalqualitätsmesser zeigt den Signalrauschabstand des HF-Signals
an
Frequenz-Diversity mit Auswahl- oder Kombinations-Modus für Sender
In Reihen geschaltete Antennen für einen zusätzlichen Empfänger
Vorprogrammierte Gruppen- und Kanalzuordnungen mit der Möglichkeit,
benutzerspezifische Gruppen zu erstellen
Suche nach offenen Frequenzen mithilfe eines Gruppen- und Kanalsuch-
laufs über den Empfänger
Durchführung eines vollständigen Bandbreitensuchlaufs zur Frequenzko-
ordination über Wireless Workbench
Registrierung von bis zu acht Sendern für einen Empfangskanal
High-Density-Übertragungsmodus ermöglicht bis zu 47 aktive Sender in
einem 6-MHz-Fernsehkanal (63 in einem 8-MHz-Fernsehkanal)
Steuersoftware Wireless Workbench
ShurePlus™ Channels-Steuerung über Mobilgeräte
Konsolenintegration
Unterstützung von Steuersystemen
HF-Koaxialkaskadenkabel
Wechselstrom-Netzkabel (V-Lock)
Wechselstrom-Überbrückungskabel
Ethernet-Kabel, 3 Fuß
Ethernet-Überbrückungskabel
AD4Q
AD4Q Quad Channel Receiver
®
95N2035
Je nach Region
unterschiedlich
Je nach Region
unterschiedlich
95A33402
95B33402
1/22

Werbung

Inhaltsverzeichnis
