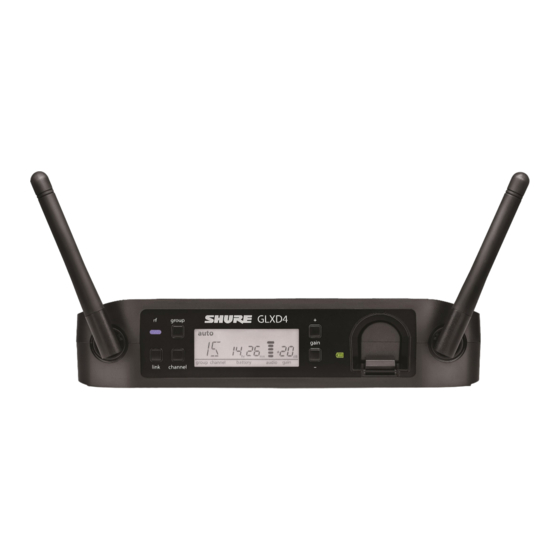

Shure GLXD4 Bedienungsanleitung
Drahtlose empfänger
Vorschau ausblenden
Andere Handbücher für GLXD4:
- Bedienungsanleitung (97 Seiten) ,
- Benutzerhandbuch (88 Seiten) ,
- Bedienungsanleitung (35 Seiten)
Verwandte Anleitungen für Shure GLXD4
Inhaltszusammenfassung für Shure GLXD4
- Seite 1 GLXD4 Drahtlose Empfänger The Shure GLXD4 Wireless Receiver online user guide. Version: 6.1 (2021-E)
-
Seite 2: Inhaltsverzeichnis
Koexistenz mit Wi-Fi Zubehör Kritische Funkumgebungen Im Lieferumfang enthalten Optionales Zubehör Hinweise zur Verbesserung der Betriebssicherheit von Funksystemen Kurzanleitung 2,4 GHz-Frequenztabellen Bedienelemente und Anschlüsse des GLXD4 Empfän gers Firmware Anschluss an den Computer Empfängeranzeige Betrieb Sender Verstärkungseinstellung (Gain) Senderstatus-LED Sperren und Entsperren der Bedienelemente Tragen des Taschensenders Identifizierung verbundener Sender und Empfänger mit... - Seite 3 Shure Incorporated Information to the user 3/32...
-
Seite 4: Glxd4 Drahtlose Empfänger
Shure Incorporated GLXD4 Drahtlose Empfänger WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. Diese Hinweise AUFBEWAHREN. Alle Warnungen BEACHTEN. Alle Anweisungen BEFOLGEN. Dieses Gerät NICHT in Wassernähe VERWENDEN. NUR mit einem sauberen Tuch REINIGEN. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten. -
Seite 5: Achtung
Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Modifikationen können den Entzug der Betriebs genehmigung für das Gerät zur Folge haben. Hinweis: Das Gerät darf nur mit dem im Lieferumfang enthaltenen Netzteil oder einem gleichwertigen, von Shure zugelassenen Gerät verwendet werden. 5/32... -
Seite 6: Warnhinweis Für Funkgeräte In Australien
694–820 MHz betrieben werden. Systemüberblick Die neuen bahnbrechenden GLX-D-Funksysteme von Shure vereinen die zukunftsweisende Technologie des automatischen Frequenzmanagements mit erstklassiger intelligenter Akku-Technologie mit Lithiumionen-Akkus, weltberühmten Mikrofonen sowie Design und Konstruktion, die unvergleichbar sind. Eine große Auswahl an Taschen- und Handsenderkonfigurationen ist verfügbar, einschließlich Gesangs, Headset... -
Seite 7: Kurzanleitung
Shure Incorporated Kurzanleitung Beim erstmaligen Einschalten verbinden sich Sender und Empfänger automatisch. Dies bietet ein äußert einfaches und schnelles Setup. Die Verbindung bleibt beim Ausschalten bestehen und muss nicht wieder vorgenommen werden. Hinweis: Kommen mehrere Systeme zum Einsatz, muss jeweils ein Sender-/Empfängerpaar nach dem anderen eingeschaltet und verbunden werden, um Querverbindungen zu vermeiden. -
Seite 8: Bedienelemente Und Anschlüsse Des Glxd4 Empfängers
Hinweis: Der Sender und der Empfänger bleiben für die künftige Nutzung miteinander verbunden. Beim Einschal ten leuchtet sofort die blaue HF-LED auf, ohne dass eine neue Verbindung hergestellt werden muss. Einen Klangtest durchführen und das Gain nach Bedarf korrigieren. Schritt ④ Bedienelemente und Anschlüsse des GLXD4 Empfängers 8/32... - Seite 9 Shure Incorporated ① Antenne Zwei Antennen pro Empfänger. Antennen nehmen das Signal vom Sender auf. ② HF-Status-LED ◦ EIN = Verbundener Sender ist eingeschaltet ◦ Blinkend = Sender wird gesucht ◦ AUS = Verbundener Sender ausgeschaltet oder Sender nicht verbunden ③...
-
Seite 10: Empfängeranzeige
Shure Incorporated Hinweis: Der Akku lädt sich auch dann weiter auf, wenn das Gerät ausgeschaltet ist. ⑪ Anschluss für Netzteil Zum Anschluss des mitgelieferten externen 15-V-DC-Netzteils ⑫ Mikrofonausgang XLR-Mikrofonausgangsbuchse zum Anschluss an Audioausgänge mit Mikrofonpegel. ⑬ USB-Anschluss Zum Hochladen von Firmware-Aktualisierungen ⑭... -
Seite 11: Sender
Nach dem Einschalten 5 Sekunden lang gedrückt halten, um die Verbindung mit dem Empfänger manuell herzustellen ◦ Kurz drücken, um die Fern-ID-Funktion zu aktivieren. ⑦ Akkufach Batteriefach für einen Akku von Shure. ⑧ Mikrofonkapsel GLXD2 Handsender sind mit folgenden Kapseltypen erhältlich: SM58, Beta 58, SM86, Beta 87A. 11/32... -
Seite 12: Senderstatus-Led
Shure Incorporated Senderstatus-LED Beim normalen Betrieb ist die LED grün. Farbe oder Blinken der LED zeigt eine Änderung des Senderstatus an wie in der folgenden Tabelle angegeben: Farbe Zustand Status Blinkend (langsam) Sender versucht, Verbindung mit Empfänger wieder herzustellen Blinkend (schnell) nicht verbundener Sender sucht nach Empfänger... -
Seite 13: Tragen Des Kopfbügelmikrofons
Den Grill nicht mit der Hand verdecken. Akkus und Ladevorgänge Die GLXD Sender werden von wiederaufladbaren LithiumIonenAkkus SB902A von Shure versorgt. Fortschrittliche Akkuche mikalien maximieren die Laufzeiten völlig ohne MemoryEffekt, so dass die Akkus vor dem Laden nicht entladen werden müs... -
Seite 14: Empfänger-Ladesteckplatz
Hinweis: Der Sender überträgt keine HF- oder Audiosignale, wenn er am Ladekabel angeschlossen ist. Es sind folgende Akkuladeoptionen verfügbar: Empfänger-Ladesteckplatz Der GLXD4 Empfänger verfügt über einen eingebauten Ladesteckplatz für die Akkus. Den Akku in den Ladesteckplatz schieben. Die Akkuladeanzeige auf der Vorderseite beobachten, bis der Ladevorgang abgeschlossen ist. -
Seite 15: Status Der Led Während Des Ladevorgangs
Shure Incorporated Status der LED während des Ladevorgangs Die folgenden LED-Status zeigen den Akkustatus an, wenn der Sender an ein Ladegerät angeschlossen ist: • Grün = Ladevorgang abgeschlossen • Grün blinkend = Akkuladung > 90 % • Rot = Akku wird geladen •... -
Seite 16: Ladedauer Und Senderlaufzeit
Hinweis: Wenn der Empfänger ausgeschaltet ist und eingesteckt bleibt, wird der Akku weiter aufgeladen. Wichtige Tipps für Pflege und Aufbewahrung von wiederaufladbaren Shure-Akkus Ordnungsgemäße Pflege und Aufbewahrung von ShureAkkus bewirken zuverlässige Betriebssicherheit und gewährleisten ei ne lange Lebensdauer. • Akkus und Sender immer bei Raumtemperatur aufbewahren. -
Seite 17: Mehrere Empfängersysteme
Shure Incorporated Mehrere Empfängersysteme Zur einfacheren Einrichtung werden die Frequenzen in Gruppen gegliedert, um den Kanalerfordernissen für das System am besten zu entsprechen. Die Gruppe durch Bestimmung der Gesamtzahl von Empfängern im System (Kanalanzahl) auswählen. Alle Empfänger im Sys tem müssen auf dieselbe Gruppe eingestellt werden. -
Seite 18: Manuelles Verbinden Eines Senders Mit Einem Empfänger
Shure Incorporated Manuelles Verbinden eines Senders mit einem Empfänger Den mit einem Empfänger verbundenen Sender mittels der manuellen Verbindungsoption ändern. Manuelles Verbinden wird üblicherweise zum Ändern des verbundenen Senders vom Taschensendertyp zum Handsendertyp verwendet. Den Sender einschalten: Innerhalb von 5 Sekunden die LINKTaste gedrückt halten, bis die SenderLED grün zu blin... -
Seite 19: Kritische Funkumgebungen
Shure Incorporated samten 2,4GHzBereich scannt und zum Senden die 3 besten Frequenzen auswählt. Das resultiert in zuverlässiger Betriebs sicherheit des GLX-D-Funksystems und vermeidet Wi-Fi-Übertragungen, was auch wichtig sein kann. Plötzliche WiFi„Spitzen“ sind schwerer zu erkennen, da sie periodisch auftreten. Da das GLXD die wichtigsten Informationen redundant sendet, haben sogar sehr hohe Spitzen keinen Einfluss auf die Audioqualität. -
Seite 20: 2,4 Ghz-Frequenztabellen
Shure Incorporated • Während des Soundchecks „Problemstellen“ markieren und die Vortragenden oder Musiker bitten, diese Bereiche zu ver meiden. • Falls eine bekanntermaßen starke WiFiQuelle vorhanden ist, und Sie Frequenzen innerhalb dieses WiFiKanals ver wenden möchten, die folgende Gruppen/Kanal-Kombination des GLX-D verwenden (beste Option ist zuerst aufgeführt): ◦... -
Seite 21: Firmware
Bei Firmware handelt es sich um die in jede Komponente eingebettete Software, welche die Funktionalität steuert. Zwecks In tegration zusätzlicher Funktionen und Verbesserungen werden regelmäßig neue Firmware-Versionen entwickelt. Um diese Verbesserungen zu nutzen, können neue FirmwareVersionen heruntergeladen und mit dem Tool „Shure Update Utility“ instal liert werden. -
Seite 22: Betrieb
Shure Incorporated Betrieb Verstärkungseinstellung (Gain) Mit den Gain-Tasten am Verstärker die Verstärkung eines verbundenen Senders erhöhen oder verringern: • Den verbundenen Sender einschalten und kurz die GainTasten drücken, um die Verstärkung in Schritten von 1 dB einzu stellen. • Für schnellere Gain-Einstellungen die Gain-Tasten gedrückt halten. -
Seite 23: Identifizierung Verbundener Sender Und Empfänger Mit Fern-Id
Shure Incorporated Gleichzeitig die group- und link-Tasten ca. 2 Sekunden lang gedrückt halten, bis das blinkende Schloss-Symbol auf der LCD- Anzeige des Empfängers eingeblendet wird. Diesen Vorgang wiederholen, um die Sperre aufzuheben. Identifizierung verbundener Sender und Empfänger mit Fern-ID Mit der Funktion Fern-ID können verbundene Sender- und Empfängerpaare in Systemen mit mehreren Empfängern identifiziert werden. -
Seite 24: Störungssuche
Shure Incorporated Störungssuche Problem Anzeigestatus Abhilfe Alle Anschlüsse der Beschallungsanlage nachprüfen oder die Verstärkung nach Be darf einstellen (siehe „Einstellen der Verstär Empfänger-RF-LED an kung“). Überprüfen, ob der Empfänger an das Mischpult/den Verstärker angeschlossen ist. Den Sender einschalten. Überprüfen, ob die Akkus richtig eingesetzt Empfänger-RF-LED... - Seite 25 Sender schaltet sich nach 1 Stunde aus ders aus um den Akku zu schonen. Überprüfen, ob der verbundene Empfänger eingeschaltet ist. Akku einmal im Empfänger GLXD4 oder im Der Akku SB902A lädt nicht im Taschensender Schnell blinkende grüne Ladegerät SBC-902 laden. Anschließende GLXD1 LED am GLXD1 Ladevorgänge können im Taschensender...
-
Seite 26: Zurücksetzen Der Komponenten
Bis zu 30 m ( 100 ft) typisch,Bis zu 60 m Innen ( 200 ft) Maximum Bis zu 20 m ( 65 ft) typisch,Bis zu 50 m Außen ( 165 ft) Maximum Sende-Betriebsart Digital, von Shure eigenentwickelt Frequenzgang 20 Hz– 20 kHz 26/32... - Seite 27 Shure Incorporated Dynamikbereich 120 dB, Abewertet HF-Empfindlichkeit 88 dBm, typisch Gesamtklirrfaktor 0,2%, typisch HF-Ausgangsleistung 10 max. mW E.I.R.P. Betriebstemperaturbereich -18°C (0°F) bis 57°C (135°F) Lagerungstemperaturbereich -29°C (-20°F) bis 74°C (165°F) Polarität Positive Spannung auf die Spitze des Gitarrenkabel-Klinkensteckers erzeugt positive Spannung an der Spitze des Klinken-Ausgangs.
-
Seite 28: Pinbelegungen
Shure Incorporated Eingangsimpedanz 900 kΩ HF-Ausgangsleistung 10 max. mW E.I.R.P. Sendereingang Stecker 4-Pin-Mini-Stecker (TA4M) Konfiguration Unsymmetrisch Höchst-Eingangspegel 1 kHz bei 1 % Gesamtklirrfaktor +8,4 dBV (7,5 V SpitzeSpitze) Antennentyp Interne Monopolantenne Pinbelegungen TA4M Masse (Kabelabschirmung) + 5 V Biasspannung Audio Durch aktive Last mit Masse verbunden (Am Instrumentadapterkabel bleibt Pin 4 unbe... -
Seite 29: Dimensions
Shure Incorporated Gewicht SM58 267 g (9,4 oz.) ohne Batterien BETA 58 221 g (7,8 oz.) ohne Batterien SM86 275 g (9,1 oz.) ohne Batterien BETA 87A 264 g (9,3 oz.) ohne Batterien Gehäuse Kunststoff-Formteil Versorgungsspannungen 3,7 V Aufladbare Lithium-Ion-Batterie HF-Ausgangsleistung 10 max. - Seite 30 Shure Incorporated Gesamtabmessungen 40 x 183 x 117 mm (1,6 x 7,2 x 4,6 Zoll), H x B x T Gewicht 286 g (10,1 oz.) ohne Batterien Gehäuse Kunststoff-Formteil Versorgungsspannungen 14 bis 18 V DC (Spitze positiv bezogen auf Ring), 550 mA Nachbarkanalunterdrückung...
-
Seite 31: Audioausgang
Shure Incorporated Dynamikbereich 120 dB, Abewertet HF-Empfindlichkeit 88 dBm, typisch Gesamtklirrfaktor 0,2%, typisch HF-Ausgangsleistung 10 max. mW E.I.R.P. Betriebstemperaturbereich -18°C (0°F) bis 57°C (135°F) Lagerungstemperaturbereich -29°C (-20°F) bis 74°C (165°F) Polarität Positiver Druck auf die Mikrofonmembran (oder positive Spannung auf die Spitze des WA302 Klinkenste... -
Seite 32: Empfänger-Antenneneingang
Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CEKenn zeichnung berechtigt. Hiermit erklärt Shure Incorporated, dass die Funkanlagen der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.shure.com/europe/compliance... -
Seite 33: Information To The User
万一、この機器から移動体識別用の構内無線局に対して有害な電波干渉の事例が発生した場合には、 速やかに使用周波 数を変更するか又は電波の発射を停止した上、下記連絡先にご連絡頂き、混 信回避のための処置等（例えば、パーティ ションの設置など）についてご相談して下さい。 その他、この機器から移動体識別用の特定小電力無線局あるいはアマチュア無線局に対して有害な電波干渉の事例が発生 した場合など何かお困りのことが起きたときは、保証書に記載の販売代 理店または購入店へお問い合わせください。代 でもご覧いただけます。 理店および販売店情報は Shure 日本語ウェブサイト http://www.shure.co.jp 現品表示記号について 現品表示記号は、以下のことを表しています。 この無線機器は 2.4GHz 帯の電波を使用し、変調方式は「その他」の方式、想定与 干渉距離は 80m です。 2,400MHz～ 2,483.5MHz の全帯域を使用し、移動体識別装置の帯域を回避することはできません。 Information to the user This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: This device may not cause harmful interference.
