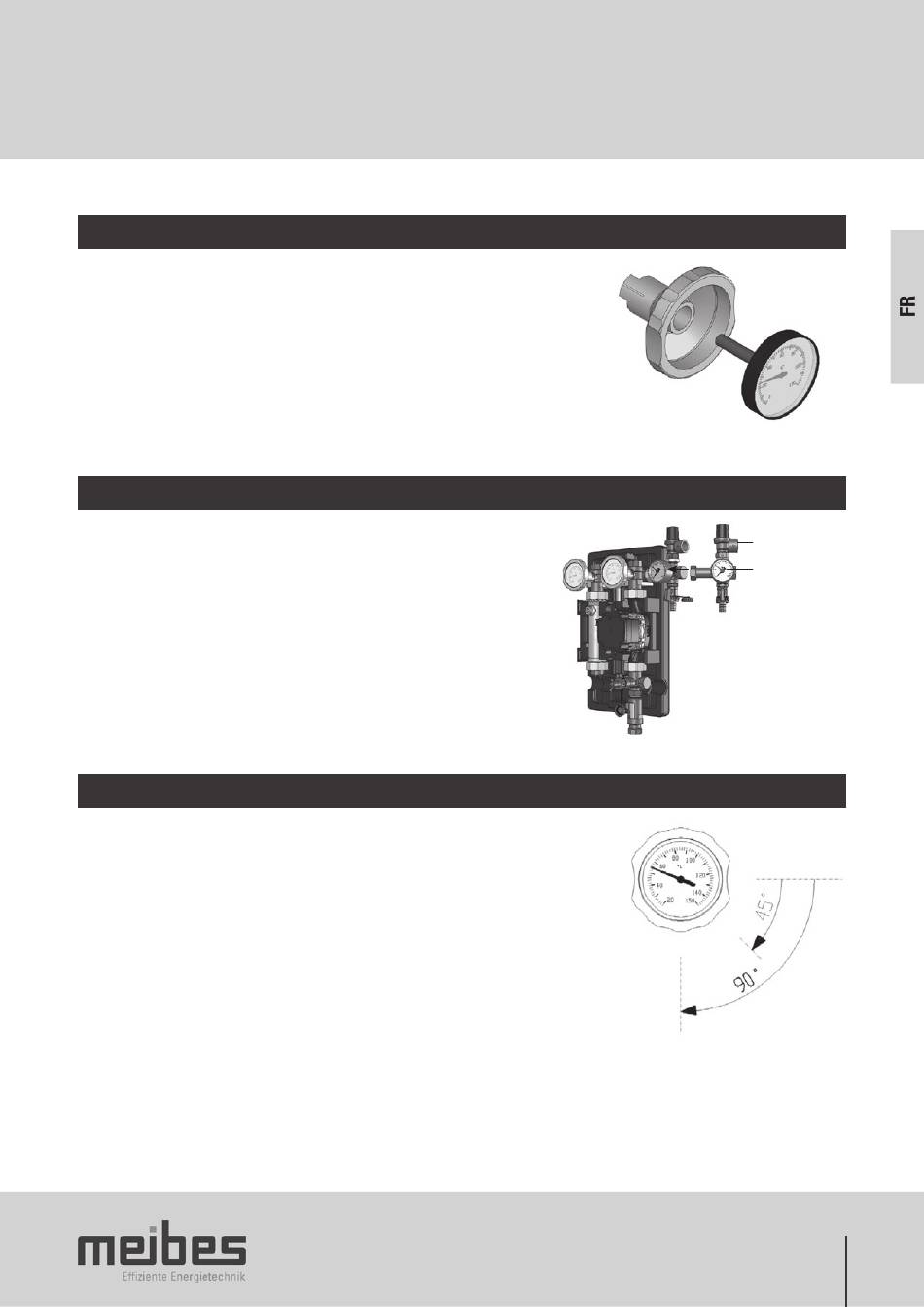

3.3 Échange du thermomètre
Le thermomètre est uniquement placé dans son logement et
peut être retiré à tout moment. Il est important de remplacer
le thermomètre par un modèle idem. Observez bien le marquage
en couleur.
(rouge = VL (aller); bleu = RL (retour)
3.4 Soupape de sécurité resp. Module de sécurité
La station est munie d´une soupape de sécurité. La pression
peut être contrôlée sur le manomètre.
Soupape de sécurité: ¾" x 1"
Pression de service primaire: 6 bar
Le module de sécurité est à monter sur l´emplacement prévu
de la station solaire (voir figure).

3.5 Clapet anti-retour

Le clapet anti-retour évite, lorsque l´installation est à l´arrêt, une
circulation incontrôlée du fl uide caloporteur et empêche le
refroidissement de l´accumulateur de chaleur. Ils sont placés sur
l´aller et le retour de l´installation. Ils peuvent être ouvert
manuellement en actionnant la poignée (vanne sphérique) de 45°
dans le sens d´une montre en partant de la position 0 (voir chapitre
3.1). Ceci est surtout à noter et à employer pour la vidange de l´installation.
Pression d´ouverture: resp. env. 500 mm de colonne d´eau.
0° - vanne sphérique ouverte, clapet anti-retour actif
45° - vanne sphérique ouverte, clapet anti-retour inactif
90° - vanne sphérique fermée
Le sens d'écoulement (partie chanfreinée) est indiqué sur la broche du robinet. La direction d´écoulement doit être absolument respectée
(voirchapitre 3.2).
Soupape de sécurité
manomètre
