8.3 Elektrischer Anschluss TR-CONTROL II Touch

8.3.1

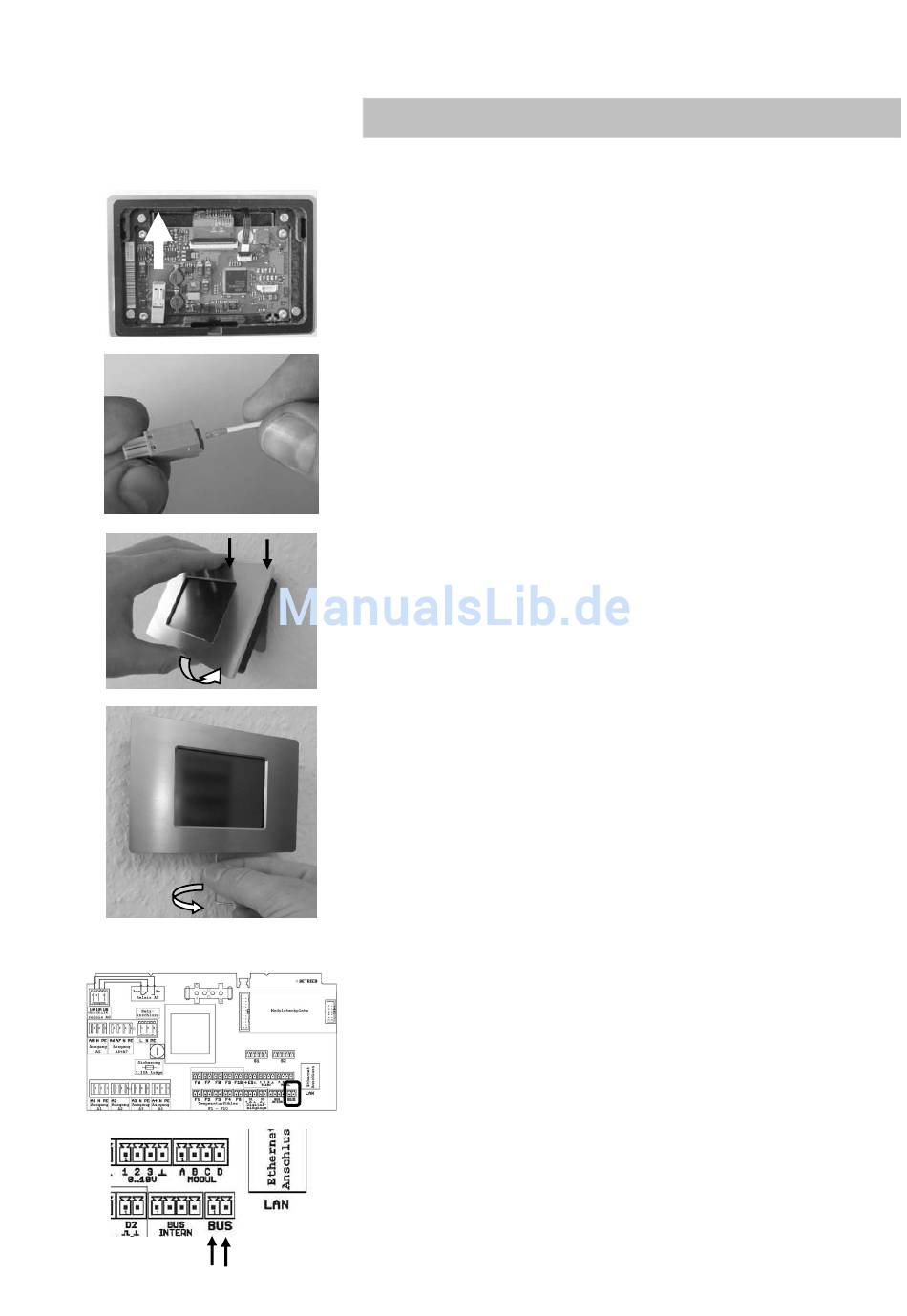

Anschluss im TR-CONTROL II Touch

Anschlussstecker zur Montage des Anschlusskabels von Platine abziehen.
Adern des Anschlusskabels in die Klemmen des Anschlusssteckers einstecken.
Anschließend Anschlussstecker wieder auf Platine aufstecken.
Bedienteil-Oberteil oben in Grundplatte einhängen (1) und nach hinten klappen (2).
Oberteil mit Sechskantschlüssel an Grundplatte festschrauben.
8.3.2

Anschluss im CONTROL 602

Der Anschluss des TR-CONTROL II Touch erfolgt an den beiden Klemmen des
Anschlusses „BUS".
Die Adern können beliebig am Anschluss „BUS" angeschlossen werden. Es muss
nicht auf „Polarität" geachtet werde!
