Beispiel: Warmwasser-Zirkulation Wo-Ende/Werktag Zirkulationslauf - Consolar CONTROL 702 Bedienungsanleitung

TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc
Z i r k u l a t i o n s l a u f
z e i t: 1...20 M i n.
Z i r k u l a t i o n
S c h a l t u h r : Ein / Aus
WW- Nachheizung: Zuordnung Eingang - Funktion – Ausgang
Eingang
Speicherfühler oben
(im Lieferumfang enthalten)
Taster
Ausgang: WW- Nachheizung, Kessel ein/aus
5.6.2 Zeitgesteuerte Warmwasserzirkulationen
Durch die zeitgesteuerte Warmwasserzirkulation lässt sich ohne Abstriche beim
Komfort viel Energie einsparen. Die Zirkulationspumpe kann über im Haus installierte
Taster und eine integrierte Zeitschaltuhr aktiviert werden. Wird dieser Taster
(Zirkulations- und Badewannentaster siehe Punkt 5.6.1) einmal betätigt, so wird der
Ausgang „Zirkulation" geschaltet und die Zirkulationspumpe läuft für die eingestellte
Zeit.
Hier kann die Laufzeit der Zirkulationspumpe eingestellt werden. Die Laufzeit sollte so
bemessen sein, dass warmes Wasser bis zur vom Speicher am weitesten entfernten
Zapfstelle gefördert wird.
Nach dem Abschalten der Pumpe erfolgt eine Intervallpause von 15 Minuten. In
dieser Zeit läuft die Pumpe nicht, auch nicht, wenn der Taster betätigt wird.
Wenn die Zirkulationsschaltuhr auf „Ein" eingestellt ist, erfolgt die Zirkulation in den
eingestellten Zeitfenstern mit dem eingestellten Intervall (Zirkulationslaufzeit /
Intervallpause). Es können 6 Schaltzeiten eingestellt werden.
Die Einstellung der Zeitschaltuhr erfolgt wie unter Abschnitt 5.6.1 beschrieben.
Hinweis:
Legionellenverordnung beachten!

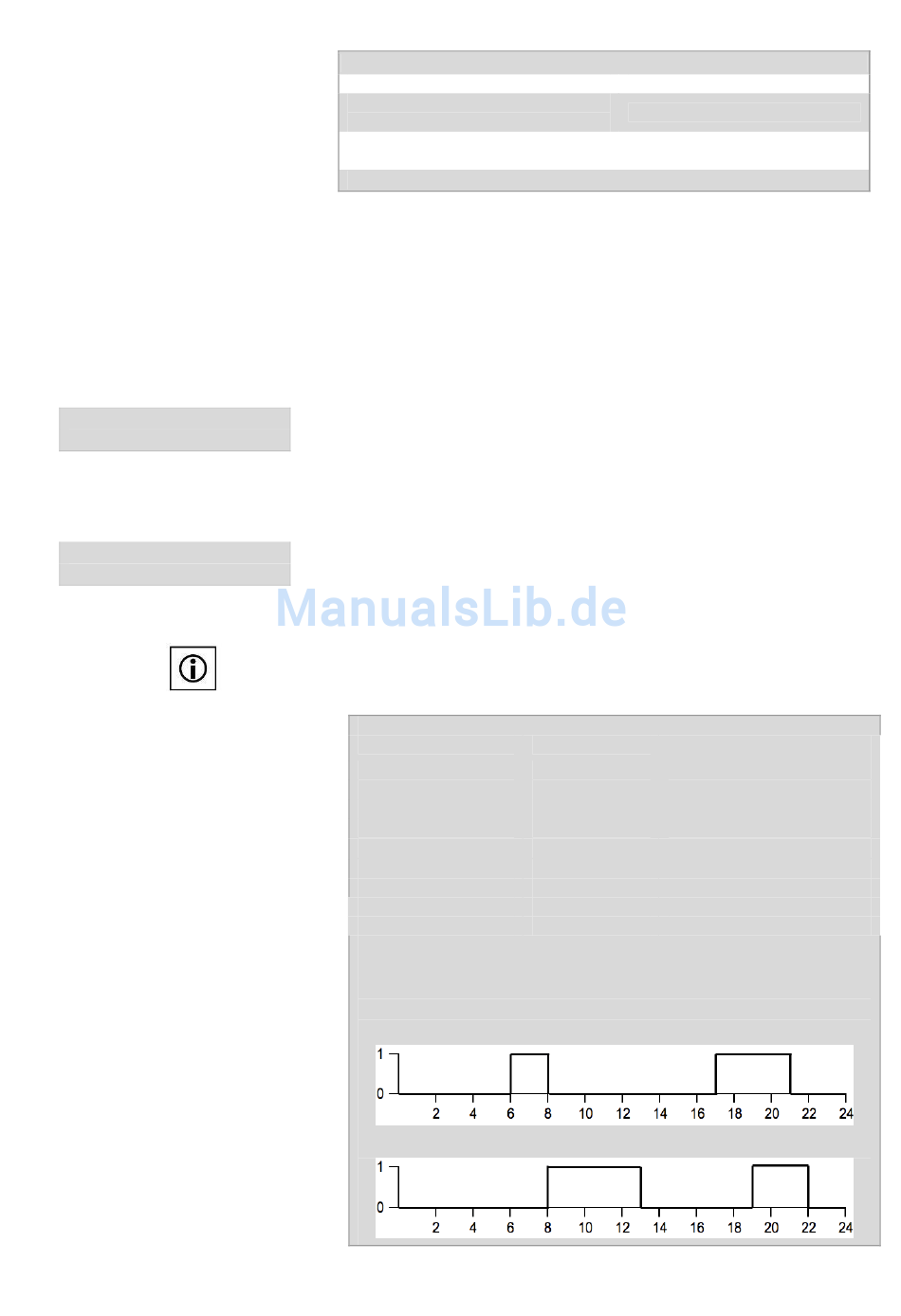

Beispiel: Warmwasser-Zirkulation Wo-ende/Werktag
Zirkulationslauf:
Schaltuhr:
Mo-Fr Schaltzeit 1:
Mo-Fr Schaltzeit 2:
Mo-Fr Schaltzeit 3:
Mo-Fr Schaltzeit 4:
Sa-So Schaltzeit 1:
Sa-So Schaltzeit 2:
Sa-So Schaltzeit 3:
Sa-So Schaltzeit 4:
Die Zirkulation erfolgt von Montag bis Freitag in den Zeiten von 6 Uhr bis 8 Uhr
und 17 Uhr bis 21 Uhr sowie am Wochenende von 8 Uhr bis 13 Uhr und 19
Uhr bis 22 Uhr. Dabei läuft die Pumpe für 2 Minuten mit einer Intervallpause
von 15 Minuten. Außerhalb dieser Zeit läuft die Pumpe nur nach Drücken des
Tasters.
22
zeitgesteuerte WW- Nachheizung
einmalige Erhöhung der Solltempe-
ratur der WW- Nachheizung
2 Minuten
Zeitpunkt Schaltzustand
06:00 Uhr Ein (1)
08:00 Uhr Aus (0)
17:00 Uhr Ein (1)
21:00 Uhr Aus (0)
08:00 Uhr Ein (1)
13:00 Uhr Aus (0)
19:00 Uhr Ein (1)
22:00 Uhr Aus (0)
Montag - Freitag
Samstag - Sonntag
Funktion
