Elektrischer Anschluss Control 602 - Consolar CONTROL 702 Bedienungsanleitung

TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc
AUS
Relais
Umschaltrelais
A8
Ausgang
Ausgang
Ausgang Ausgang
Unterteil mit einer Schraube im mittleren
Befestigungsloch festschrauben.
Danach kann der elektrische Anschluss erfolgen.

6.2 Elektrischer Anschluss CONTROL 602

Achtung
Gerät niemals öffnen, wenn Netzspannung anliegt! Lebensgefahr!
Um Fehlschaltungen bei der Inbetriebnahme zu vermeiden, sollten die Anschlüsse in
der folgenden Reihenfolge durchgeführt werden:
1. Fühler und Netzanschluss anschließen
2. Gewünschte Anlagenvariante einstellen (siehe Abschnitt 5.3)
3. Netzspannung unterbrechen und Ausgänge anschließen
Bei nicht Befolgen dieser Reihenfolge kann es bei der Inbetriebnahme zu
Fehlschaltungen kommen, da im Auslieferzustand und nach „Werkseinstellungen
herstellen" Variante A eingestellt ist, welche unter Umständen nicht mit der
gewünschten Ausgangsbeschaltung übereinstimmt.

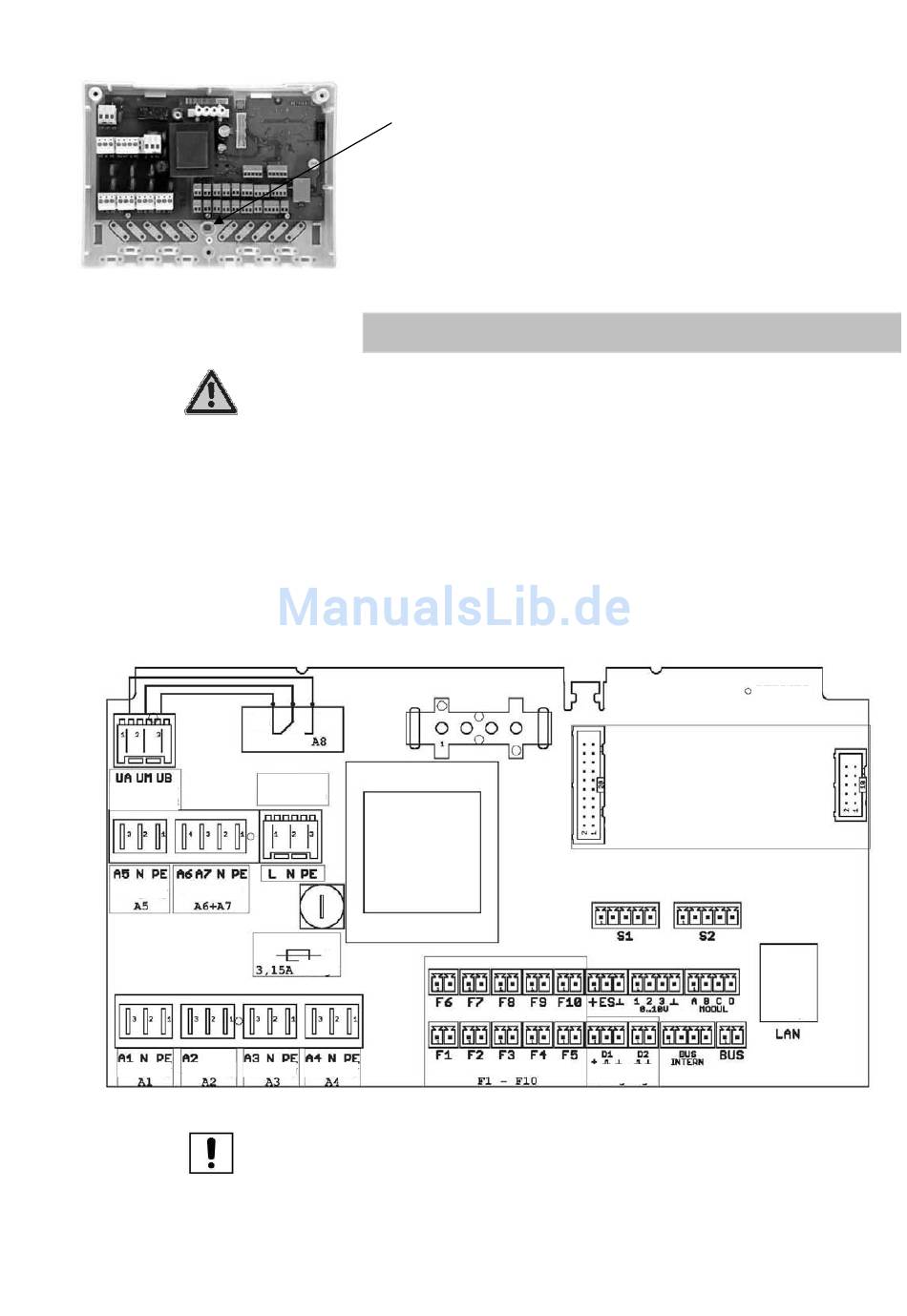

6.2.1 Anschlussplatine CONTROL 602
AN
Netzanschluss
Sicherung
träge
Ausgang Ausgang
Hinweis zur Netzspannung
Liegt am Regler Netzspannung an, wird dies durch leuchten der LED „Betrieb" auf
der oberen rechten Seite der Platine angezeigt.
Temperaturfühler
Digitaleingänge
51
Betrieb
Modulsteckplatz
Ethernet-
Anschluss
