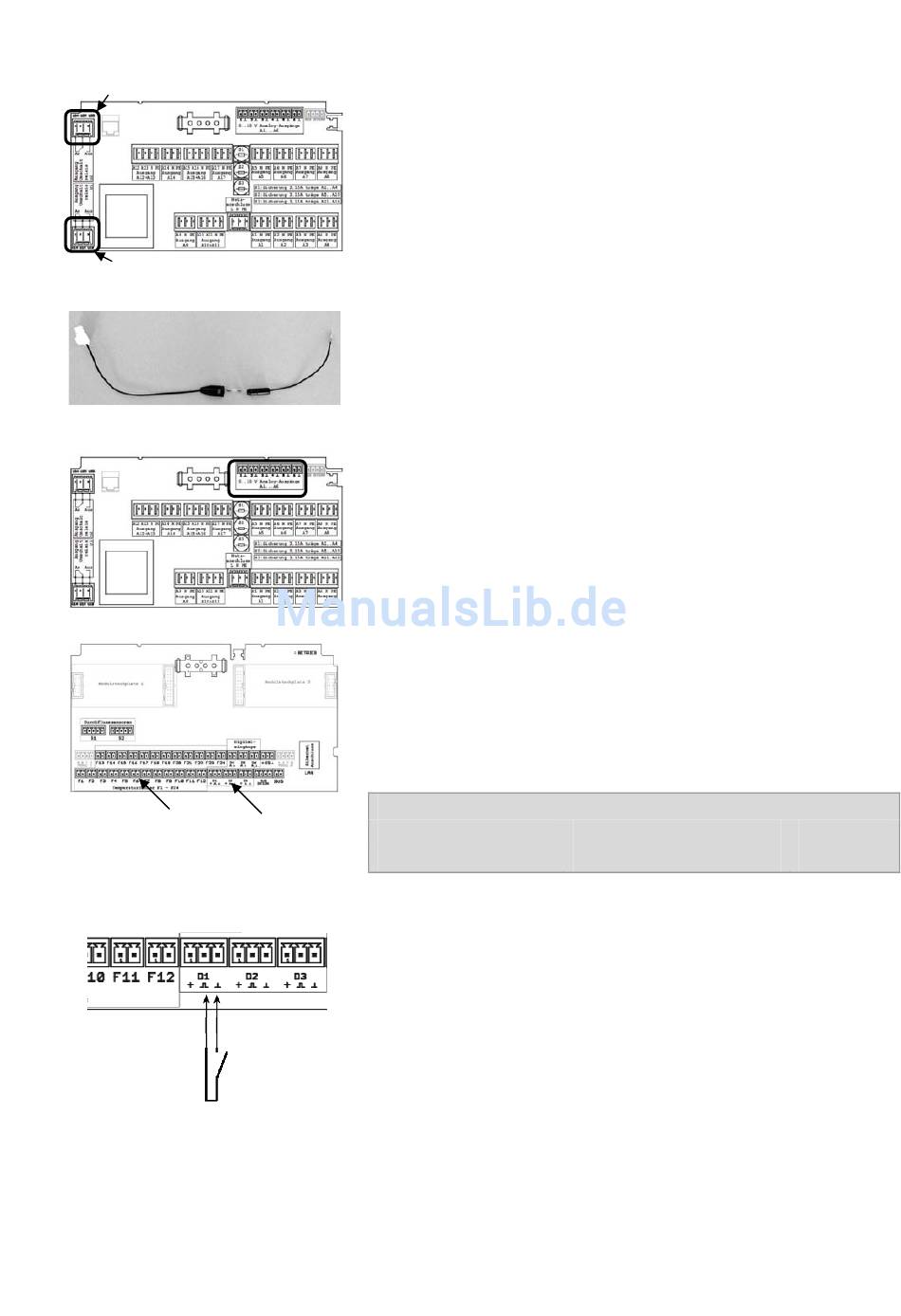

Die Ausgänge 18 und 19 sind potentialfreie Umschaltrelais (max. 240 V, max. 2A),
nicht abgesichert. Die Verbraucher hierzu werden an den Klemmen U1 und U2
angeschlossen.
Der Verbraucher von Ausgang 18 ist an den Klemmen von Umschaltventil U1 (U1A,
U1M, U1B) anzuschließen. Bei geschaltetem Ausgang ist der Kontakt U1M-U1A
geschlossen.
Der Verbraucher von Ausgang 19 ist an den Klemmen von Umschaltventil U2 (U2A,
U2M, U2B) anzuschließen. Bei geschaltetem Ausgang ist der Kontakt U2M-U2A
geschlossen.
Soll mit einem der beiden potentialfreien Ausgänge ein 230 V- Ausgang realisiert
werden, kann über die mitgelieferte Kabeleinbausicherung von Klemme L der
Spannungsversorgung auf Klemme UM des entsprechenden potentialfreien Ausgangs
die Betriebsspannung für den Ausgang bereitgestellt werden.
7.2.4.3
Wird ein Kessel mit modulierendem Eingangssignal angeschlossen, ist dieser an die
Klemmen 1 und GND anzuschließen.
Bei Einsatz einer Kessel-/ Speicherladepumpe mit 0-10V oder PWM- Signal ist
dieses von den Klemmen 2 und GND abzugreifen.
Die Digitalausgänge A3...A6 sind nicht belegt.
7.2.5
Der Anschluss der Temperaturfühler erfolgt an den Klemmen F1 bis F24. Die Polung
der Fühleranschlüsse ist beliebig.
Um eine Beschädigung des Kollektorfühlers durch Blitzschlag zu vermeiden, wird die
Installation eines Überspannungsschutzes (Art.-Nr. RE500) empfohlen.
An den Klemmen D1und D6 erfolgt der Anschluss der Digitaleingänge.
Beispiel zur maximalen Leitungslänge:
Digitaleingänge
Fühler
PT 1000
7.2.5.1
Der Anschluss des Komforttasters (für Warmwassernachheizung Extra Komfort
und/oder Zirkulation) erfolgt am Digitaleingang D1, an den Klemmen
„Impulseingang" und „GND".
Potentialfreier Ausgang
0 – 10 V Ausgang
Eingänge (Eingangseinheit)
Kabel
2 X 0,75 mm
Anschluss Komforttaster
60
Länge bis
25 m
