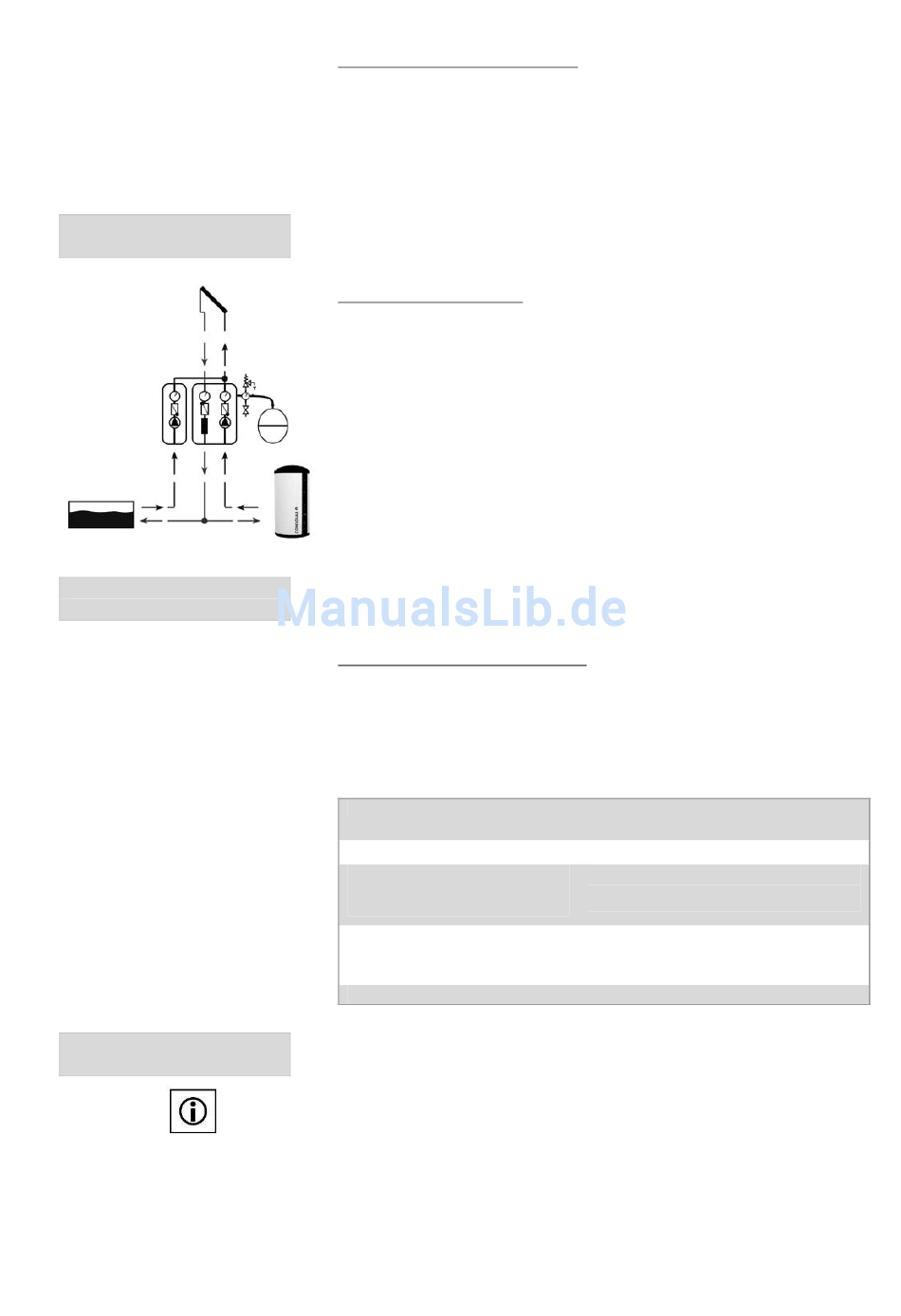

Consolar CONTROL 702 Bedienungsanleitung Seite 17

TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc
U m s c h a l t t e m p .:
30...90 °C
S C H W I M M B A D Max:
0...50 °C
S p e i c h e r M a x:
50...90 °C
Wahlfunktion Zweispeicher Vorrang: Wenn der „Speicherfühler oben" die
eingestellte „Umschalttemperatur" erreicht hat, wird der Ausgang "Zweispeicher"
geschaltet, um z.B. mit einem ein Dreiwegeventil den Wärmestrom auf einen
anderen Speicher umzuleiten. Gleichzeitig wird vom „Speicherfühler unten" auf den
„Speicherfühler unten 2" umgeschaltet.
Die Einstellung Hysterese ist unter Wahlfunktion Kühlung beschrieben.
Hier kann die gewünschte Umschalttemperatur für die Funktionen „Zweispeicher
Vorrang" und „Schwimmbad" eingestellt werden.
Wahlfunktion Schwimmbad: Wenn der „Speicherfühler oben" die eingestellte
„Umschalttemperatur" erreicht hat, wird der Ausgang "Schwimmbad" geschaltet.
Beim Schließen des Kontaktes werden die Solarpumpe aus- und die
Schwimmbadpumpe eingeschaltet, um den Wärmestrom in das Schwimmbad zu
leiten. Gleichzeitig wird vom „Speicherfühler unten" auf den „Speicherfühler unten
2" umgeschaltet.
Die Einstellungen Umschalttemperatur und Hysterese sind unter Wahlfunktion
Zweispeicher Vorrang beschrieben.
Hiermit wird die Temperatur im Schwimmbad über den „Speicherfühler unten 2"
begrenzt.
Wahlfunktion Zweispeicher Gleichrang: Wenn der „Speicherfühler unten 2" eine
tiefere Temperatur hat als der „Speicherfühler unten", wird der Ausgang
"Zweispeicher" geschaltet, um z.B. mit einem Dreiwegeventil den Wärmestrom auf
einen anderen Speicher umzuleiten. Gleichzeitig wird vom „Speicherfühler unten"
auf den „Speicherfühler unten 2" umgeschaltet. Die Hysterese beträgt 2 K und ist
werkseitig eingestellt.
Kühlung, Zweispeicher- und Schwimmbadregelung: Zuordnung Eingang - Funktion – Ausgang
Eingang
Speicherfühler oben
(im Lieferumfang enthalten)
Speicherfühler unten 2
(Art. Nr. RE 046)
Ausgang: Kühlung, Zweispeicher oder Schwimmbad
Wenn der Speicherfühler oben die eingestellte Temperatur erreicht hat, wird die
Solarpumpe ausgeschaltet.
Hinweis:
In manchen Fällen (z. B. im Urlaub, um die Anlagenkomponenten zu schonen) kann
es sinnvoll sein, die maximale Speichertemperatur kleiner als 90 °C einzustellen.
Dann sollte die Kühltemperatur aber auch unter der Speicher-Maximaltemperatur
eingestellt werden, damit der Kollektor nicht in Stillstand geht.
17
Funktion
Speicher max, Kühlung, Zweispeicher,
Schwimmbad
Zweispeicher, Schwimmbad
