TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc
K ü h l t e m p e r a t u r:
30...90 °C
H y s t e r e s e:
2...10 K
V o r l a u f t e m. H K :
S o l l: 30...90 °C
5.4.3

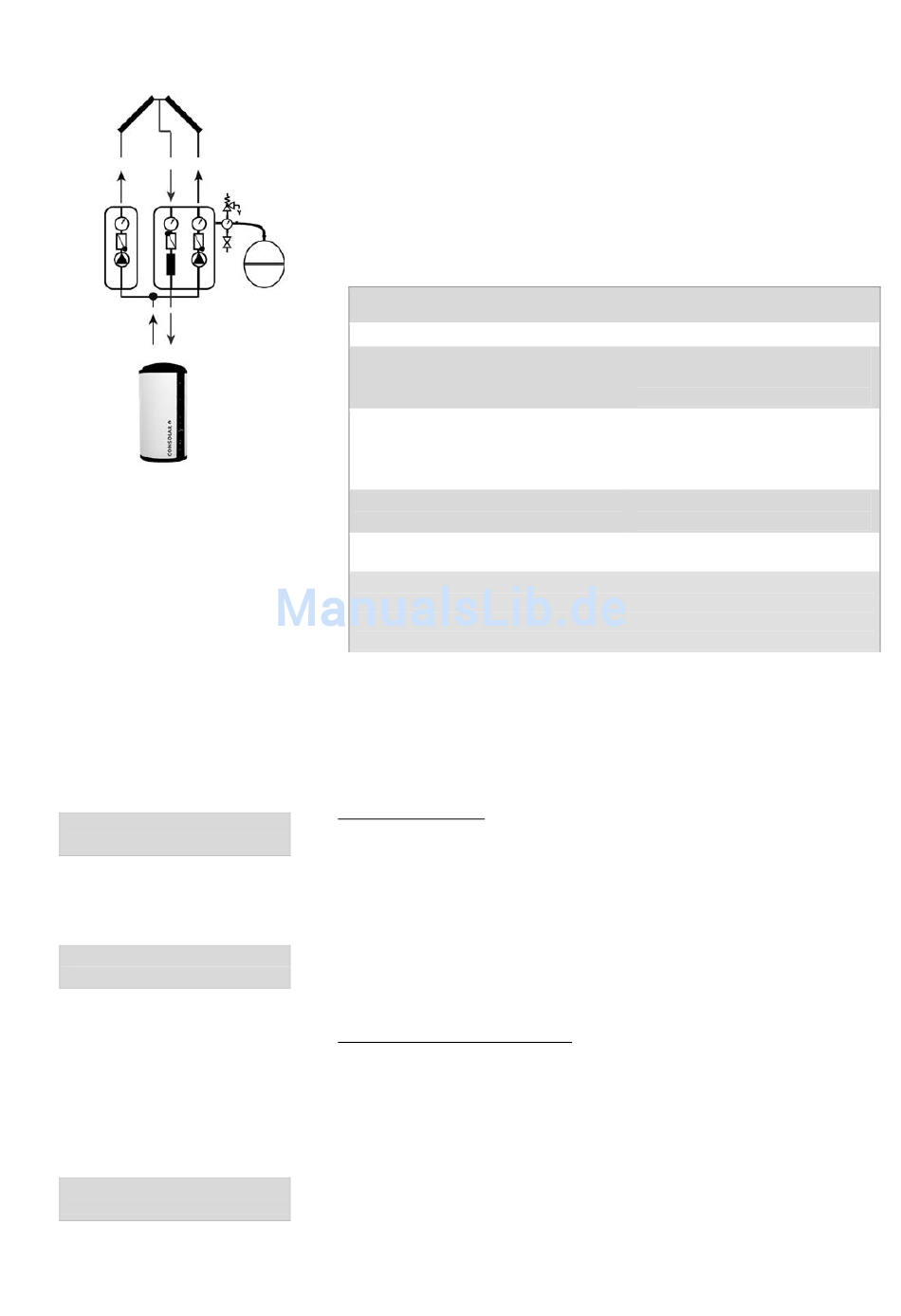

Ost-West-Regelung mit zwei Pumpen
Mit der Funktion „Ost-West mit 2 Pumpen" kann eine Anlage mit zwei
Kollektorfeldern, die unterschiedlich, z.B. nach Osten und Westen ausgerichtet sind,
geregelt werden. Diese Funktion wird wie zwei separate Solarpumpensteuerungen
behandelt. Hierbei wird der Fühler F2 (Speicherfühler unten) für beide
Solarpumpensteuerungen als Referenzfühler verwendet. Wird diese Funktion
aktiviert, wird automatisch die Einstellmöglichkeit „Schichtladefunktion" auf AUS
gestellt. Bei eingestellter Solar-Ertragsfunktion zählt diese sobald eine der beiden
Pumpen läuft.
Ost-West mit zwei Pumpen: Zuordnung Eingang - Funktion - Ausgang
Eingang
Kollektorfühler Feld 1 (F1)
Kollektorfühler Feld 2
CONTROL 602 Anlagenvariante A (F8)
CONTROL 602 Anlagenvariante B (F9)
CONTROL 702 (F11)
Speicherfühler oben (F3)
Speicherfühler unten (F2)
Ausgang:
Solarpumpe Feld 1 (Ausgang A1)
Solarpumpe Feld 2 (CONTROL 602 Ausgang A3 in Anlagenvariante A und Ausgang A4 in
Anlagenvariante B; CONTROL 702 Ausgang A2)
5.4.4
Kühlung, Zweispeicher- und Schwimmbadreglung
Mit diesen Funktionen soll eine Überhitzung des Kollektors verhindert oder ein
zweiter Speicher beladen werden. Die Solarpumpe läuft während der Abkühlung des
Speichers weiter, solange die maximale Kollektor- oder Speichertemperatur nicht
überschritten wird.
Wahlfunktion Kühlung:
Wenn der „Speicherfühler oben" die eingestellte „Kühltemperatur" erreicht hat, wird
der
Ausgang
"Kühlung"
Speicherladepumpe ansteuern, um den Speicher abzukühlen oder den Wärmestrom
auf einen anderen Speicher umzuleiten
Hier kann die Schalthysterese der Kühlung eingestellt werden.
Wird beispielsweise eine Temperatur von 85 °C und eine Hysterese von 5 K gewählt,
so wird der Ausgang bei 85 °C eingeschaltet und bei 80 °C wieder ausgeschaltet.
Wahlfunktion Kühlen über Heizkreis:
Hier wird der Speicher bei einer bestimmten Temperatur über den Heizkreis 1
abgekühlt. Der Mischer wird dann automatisch aufgefahren und die Heizkreispumpe
eingeschaltet.
Die Einstellungen Kühltemperatur und Hysterese sind unter Wahlfunktion Kühlung
beschrieben.
Die gewünschte Heizkreis-Vorlauf-Solltemperatur im Kühlbetrieb ist hier einstellbar.
16
Einschaltbedingungen für
Solarpumpensteuerung 1
(Temperaturdifferenz)
Einschaltbedingungen für
Solarpumpensteuerung 2
(Temperaturdifferenz)
Max. zulässige Speichertemperatur
(90°C)
Differenz Solar
geschaltet.
Dieser
Ausgang
Funktion
kann
z.
B.
eine
