Netzanschluss (Ausgangseinheit); Ausgänge (Ausgangseinheit) - Consolar CONTROL 702 Bedienungsanleitung

TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc

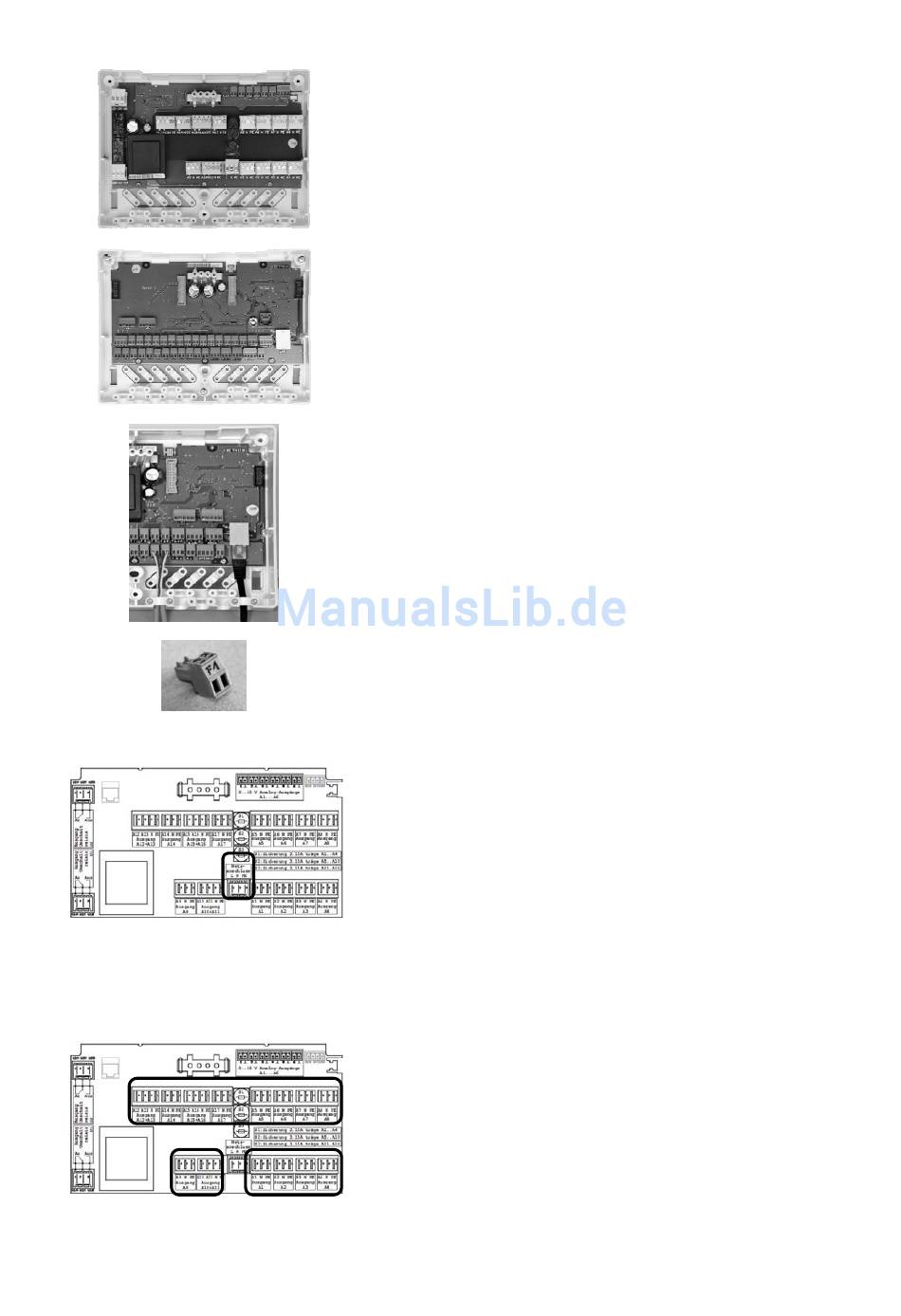

230 V Leitungen (Zuleitungen und Ausgänge) in Ausgangseinheit einführen.
Fühlerleitungen (Eingänge) und Netzwerkkabel in Eingangseinheit einführen.
Alle Kabel sind mit den Zugentlastungen entsprechend nebenstehendem Foto zu
sichern.
Zugentlastungen vorher aus Unterteil ausbrechen und mittels mitgelieferten
Schrauben festschrauben.
Tipp: Mehrere Kabel unter einer Zugentlastung befestigen.
TIPP:
Anschlussstecker vor dem Anklemmen der Fühler- und Ausgangsleitungen
beschriften.
7.2.3

Netzanschluss (Ausgangseinheit)

Der CONTROL 702 muss über eine externe Netzspannung 230 V (50 Hz) betrieben
werden. Der Anschluss erfolgt an den Klemmen L/ N/ PE (siehe Anschlussplatine
nebenstehende Abbildung).
7.2.4 Ausgänge (Ausgangseinheit)
7.2.4.1 230 V Ausgänge
Die Ausgänge 1...17 sind jeweils 230 V Ausgänge. Die Verbraucher hierzu werden
an den Klemmen A1 bis A17 angeschlossen.
59
