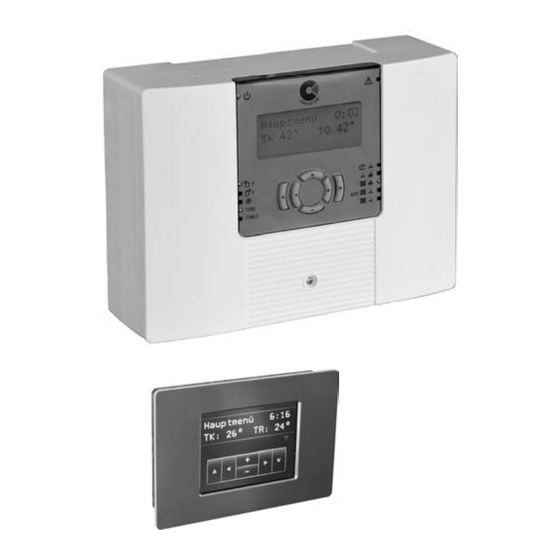

Die CONTROL 602 / 702 Serie sind universell
einsetzbare Heizungs- und Solarregler mit einer Reihe
von Funktionen zum besonders energiesparenden
Betrieb der Anlage.
Für Kessel- und Heizungsanlagen im Alt- und Neubau
ist ein effizienter Betrieb auf Grund des großen
Funktionsumfangs möglich. Die meisten marktgängigen
Kessel können über den CONTROL 602 / 702
wahlweise auch modulierend betrieben werden.
Über die SD Karte lassen sich nicht nur Daten der
Anlage aufzeichnen, darüber hinaus ist ein
Abspeichern und Laden der Einstellungen und eine
Übertragung auf andere Anlagen möglich.
6
0
2
/
7
0
6
0
2
/
7
0
O
L
I
I
T
o
u
c
O
L
I
I
T
o
u
c
l
a
r
r
e
g
l
e
r
l
a
r
r
e
g
l
e
r
2
/
2
/
h
h
Anwendung Einsatz
Solar:
• Solarreglung mit Schichtenladelogik
• Neu: Starthilfe für Solarpumpe z. B. bei Teilverschattung des
Kollektorfeldes
• Erfassen des Solarertrags mit und ohne Volumenstrommesser
• Neu / geändert: Ost / West mit zwei Pumpen
• Kühlung
• Zweispeicherregelung
• Schwimmbadfunktion
Kesselansteuerung und –integration:
• Neu: Einstufige oder modulierende Regelung des Kessels (leistungs- oder
temperaturgeführt)
• Feststoffkesselregelung
• Rücklaufanhebung oder Kesselpufferung
Heizkreis:
• Regelung bis zu drei Heizkreise mit dem CONTROL 702
• Neu: Estrichtrocknung
Warmwasser:
• Neu: Programmierbare Zeitschaltuhr für 3 Warmwassertemperaturen:
Abgesenkt - Normal - Extrakomfort
• Zirkulationssteuerung zeitgesteuert
Weitere Funktionen:
• Multifunktionale Temperaturdifferenzregelung
• Multifunktionaler Temperaturschalter
• Neu: Urlaubsfunktion ermöglicht Deaktivierung der Auto-Heizung + WW
Automatik für eingestellte Anzahl von Tagen
• Neu: Hinterlegbare Service-Telefonnummer des Handwerkers wird im
Störungsfall angezeigt
• Neu: Datalogger, Parameterspeicherung und Update Betriebssystem
über SD-Karte
• Optional: Fernbedienung und Raumthermostatfunktion durch Einsatz des
TR-CONTROL 2 Touch
• Menütexte in vier Sprachen
Hinweis: Nicht alle Funktionen sind in den jeweiligen Reglern und Varianten
gleichzeitig verfügbar (siehe Funktionsbeschreibung und –tabelle).
