Consolar CONTROL 702 Bedienungsanleitung Seite 30

TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc
E I N G A B E K E S S E L
M O D U L I E R T
M I N : 2...50 k W
K e s s e l l e i s t u n g
M a x: 2...50 k W
K e s s e l l e i s t u n g
0 V : 0...50 k W
K e s s e l l e i s t u n g
10 V : 2...50 k W
K e s s e l l e i s t u n g
P - P A R A : 0...50,0
R E G E L P A R A M E T E R
TN : 0...500,0 S e c
R E G E L P A R A M E T E R
Moduliert: Der Kessel wird mit einer Spannung zwischen 0 bis 10 V angesteuert. Die
Ausgabe der Spannung erfolgt je nach Temperaturdifferenz zwischen Ist- und
Solltemperatur des Kessels. Die Modulation erfolgt durch den CONTROL 602 / 702.
Beim CONTROL 602 kann die modulierte Kesselansteuerung nur in der
Anlagenvariante B realisiert werden.
Der elektrische Anschluss erfolgt gemäß Punkt 6.2.3.3 bzw. 7.2.4.3.
Die folgenden 6 Menüpunkte erscheinen nur im Fachmenü des modulierenden
Kesselbetriebes.
Hinweis
Bei Einstellung „Modulation" kann keine Drehzahlregelung der Speicherlade- bzw.
Kesselpumpe erfolgen!
Hier kann die minimale Kesselleistung für die modulierende Ansteuerung eingestellt
werden.
Hier kann die maximale Kesselleistung für die modulierende Ansteuerung eingestellt
werden.
In diesem Punkt kann die Kesselleistung bei 0 Volt eingestellt werden.
In diesem Punkt kann die Kesselleistung bei 10 Volt eingestellt werden.
Hier werden P- und I- Parameter des 0 bis 10 Volt- Ausganges eingestellt.
Es wird empfohlen, den voreingestellten Parameter nicht zu verändern.

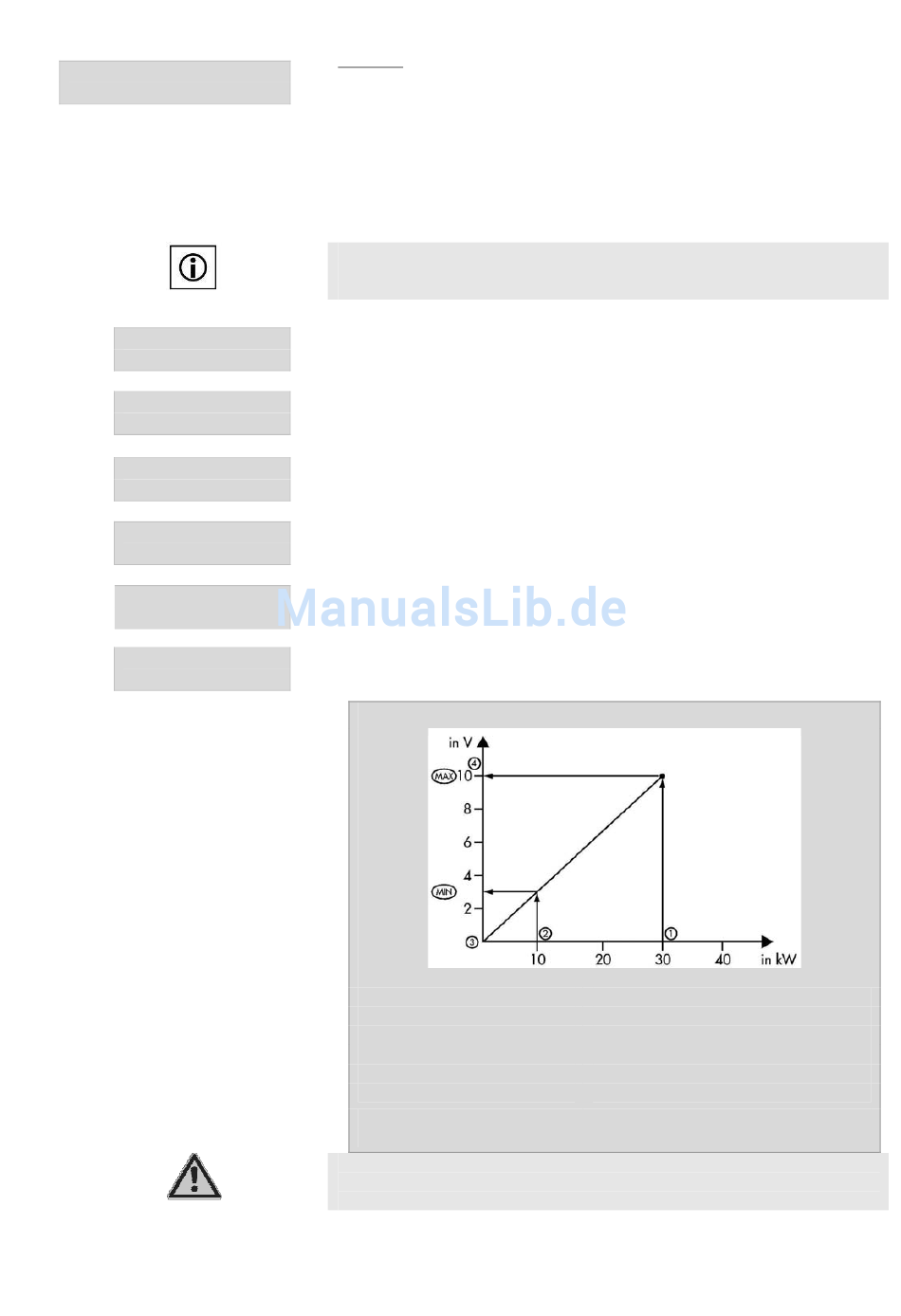

Beispiel: Brennwerttherme Giega Star der Fa. Giersch
(1) Kesselleistung max:
(2) Kesselleistung min:
(3) 0V:
(4) 10V:
P-Para:
I-Para:
Wird die Solltemperatur im Kessel unter oder überschritten, wird die Leistung
der Therme erhöht oder reduziert, bis sich die Solltemperatur im Kessel einstellt.
Achtung
Die modulierende Kesselansteuerung ist nur für Kessel geeignet, die ihre Leistung
über 0-10 V einstellen und nicht eigenständig modulieren.
30
30 kW
10 kW
0 kW
30 kW
10
15s
