TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc
RE354
6.2.6

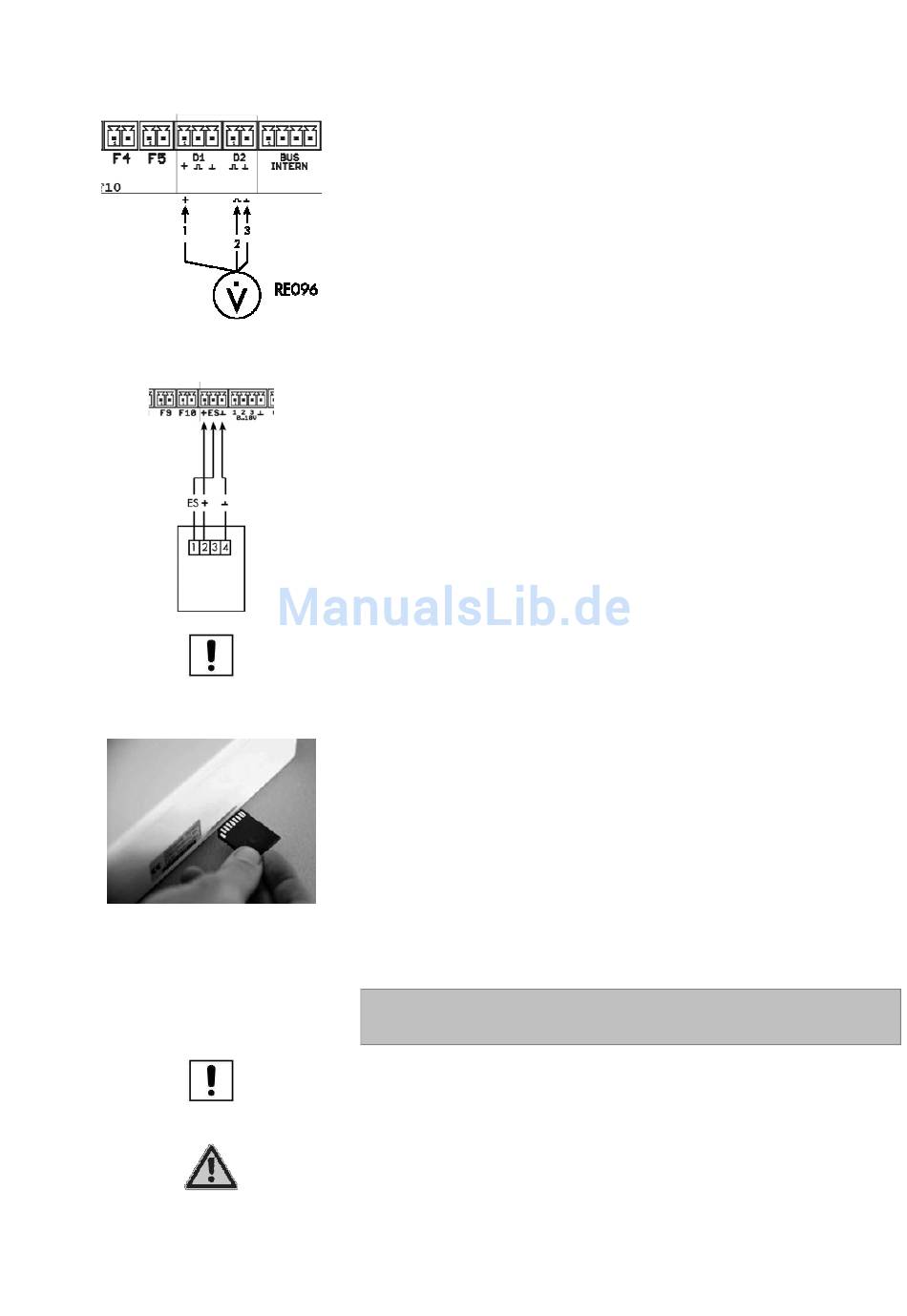

Anschluss von Volumenstrommessteil (RE096)
Wird für die Ertragsmessung ein Volumenstrommessteil eingesetzt, so ist dieses (nach
Aktivierung der entsprechenden Wahl- oder Zusatzfunktion) wie in nebenstehender
Abbildung an D2 anzuschließen.
Adernbelegung bei Verwendung eines Consolar-Volumenstrommessteils (RE096):
1 = weiß (+ 24 Volt) an D1
2 = grün (Impulseingang) an D2
3 = braun (GND) an D2
6.2.7
Anschluss Einstrahlungssensor (RE354)
Für Messzwecke kann am CONTROL 602 ein Einstrahlungssensor angeschlossen
werden. Die Klemmenbelegung ist in der nebenstehenden Abbildung dargestellt.
Hinweis
Die Funktion des Einstrahlungssensors ist in Abschnitt 5.5.1beschrieben.
6.2.8
Montage der SD-Karte am CONTROL 602
Die mitgelieferte SD-Karte ist in den dafür vorgesehnen Steckplatz auf der rechten
Seite des Reglers einzustecken.
Kontakte der SD-Karte müssen zum Bediener zeigen!
Im Menü „Service" ist die Einstellung „SD-Aufzeichung Zustand" auf „EIN" zu stellen
(siehe Abschnitt 5.11).
Nun werden die Anlagendaten auf der SD-Karte aufgezeichnet. Im Störungsfall kann
anhand der aufgezeichneten Daten wesentlich einfacher die Ursache lokalisiert
werden.
7 Montage CONTROL 702
Die Montage darf ausschließlich in Innenräumen erfolgen.
Alle Arbeiten sind nach den einschlägigen örtlichen und den VDE-Richtlinien von
dazu berechtigtem Fachpersonal durchzuführen.
Hinweis zur VDE-Richtlinie
Die einschlägigen örtlichen und VDE-Richtlinien sind zu beachten. Die
Fühlerleitungen führen Kleinspannung und dürfen nicht mit Leitungen, die mehr als
50 V führen, in einem gemeinsamen Kabelkanal verlaufen.
54
