TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc

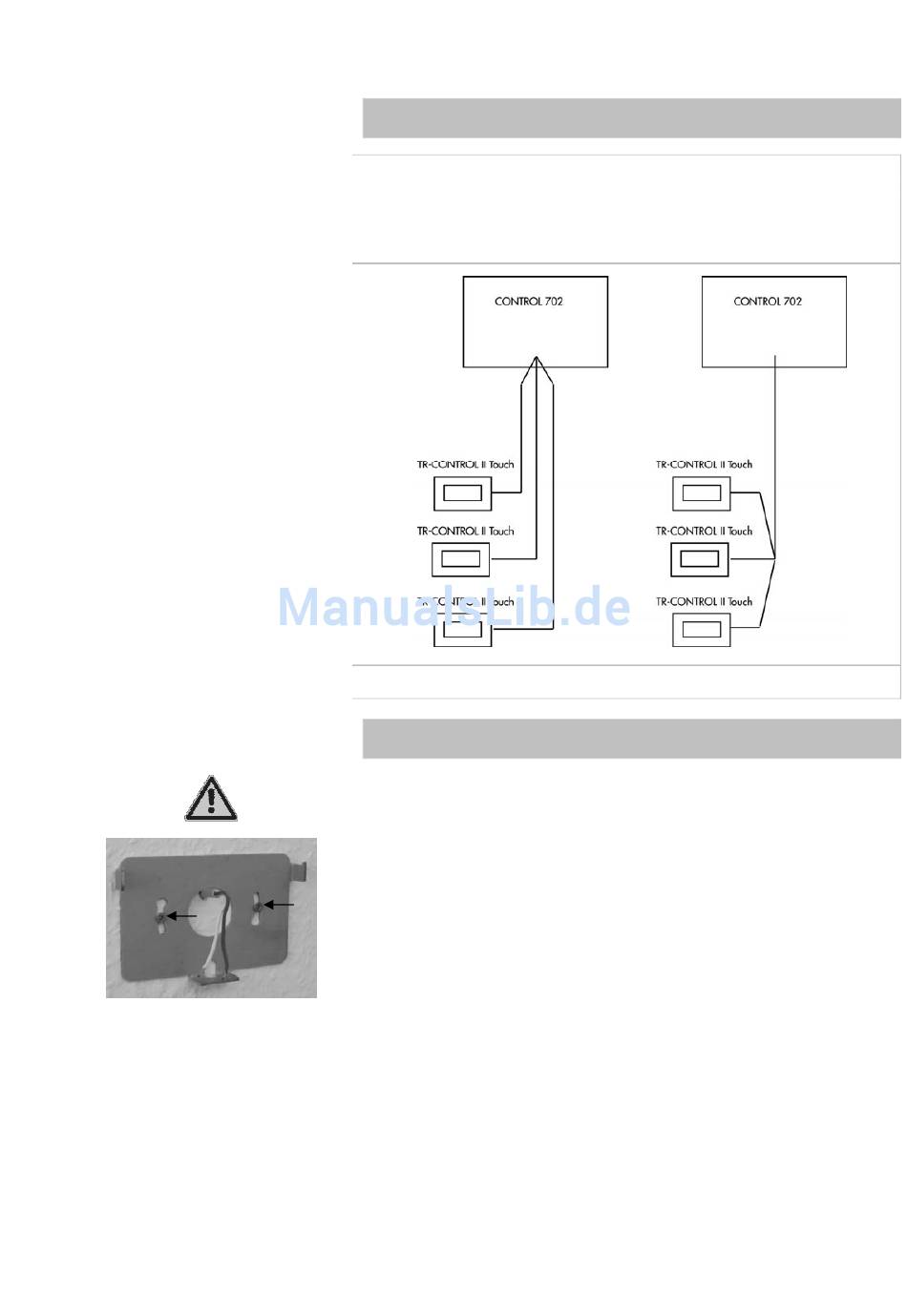

8.1 Verkabelung des TR-CONTROL II Touch
An den CONTROL 602 kann ein TR-CONTROL II Touch angeschlossen werden. Am
CONTROL 702 sind bis zu 3 Geräte möglich. Für die Verkabelung ist pro TR-
CONTROL II Touch ein 2adriges Kabel vorzusehen (0,5 mm
Verlegung muss getrennt von 230V- Leitungen erfolgen!
Folgende Verkabelungen sind möglich:
8.2 Befestigung des TR-CONTROL II Touch
Achtung
Das Fernbedienteil darf nur im spannungsfreien Zustand geöffnet werden!
Hinweis zur Befestigung des Fernbedienteil
Zur Befestigung ist die Grundplatte mit 2 Schrauben an der Wand zu befestigen.
62
bis 30 Meter). Die
2
