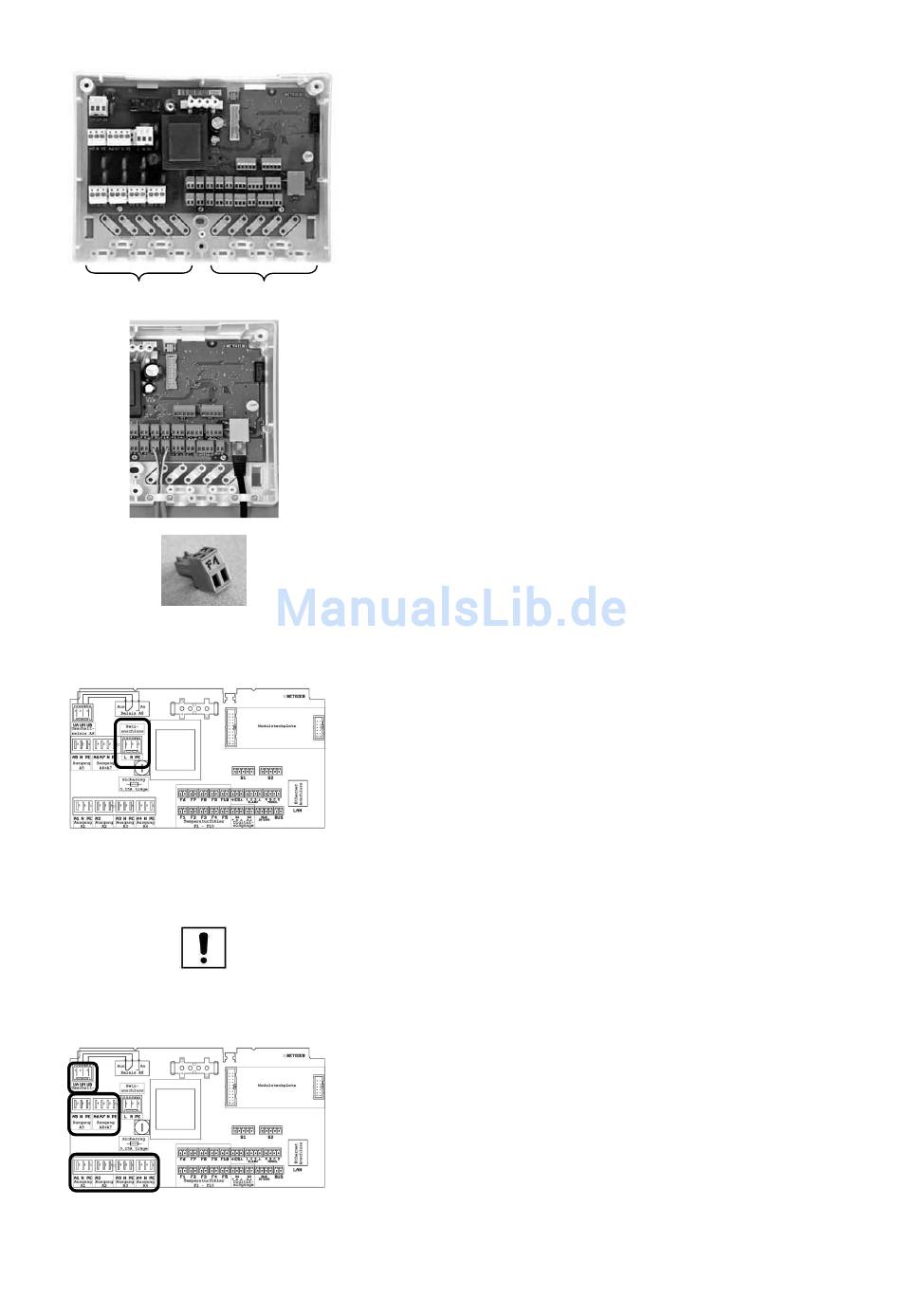

Fühlerleitungen
230V
230V Leitungen (Zuleitung und Ausgänge) auf der linken Seite einführen!
Fühlerleitungen (Eingänge) und Netzwerkkabel auf der rechten Seite einführen!
Alle Kabel sind mit den Zugentlastungen entsprechend nebenstehendem Foto zu
sichern.
Zugentlastungen vorher aus Unterteil ausbrechen und mittels mitgelieferten
Schrauben festschrauben.
Tipp: Mehrere Kabel unter einer Zugentlastung befestigen!
TIPP:
Anschlussstecker vor dem Anklemmen der Fühler- und Ausgangsleitungen
beschriften.
6.2.2

Netzanschluss

Der CONTROL 602 muss über eine externe Netzspannung 230 V ± 10 % (50-60
Hz) betrieben werden. Der Anschluss erfolgt an den Klemmen L/ N/ PE (siehe
Anschlussplatine nebenstehende Abbildung).
6.2.3 Ausgänge
Hinweis zur Ansteuerung von Relais oder Schütze
Werden mit den Ausgängen des CONTROL 602 und CONTROL 702 Schütze oder
Relais angesteuert, so dürfen diese nicht „brummfrei" sein! Ein „brummfreier" Schütz
kann zu einem nicht zuverlässigen Abschalten des Reglerausgangs führen!
Ausgänge und die daran angeschlossenen Verbraucher nach Inbetriebnahme immer
bzgl. Abschalten prüfen! Wir empfehlen den Einsatz von Consolar- Schützen (RE080
und RE081).
6.2.3.1 230V Ausgänge
Die Ausgänge 1 ..7 sind jeweils 230 V-Ausgänge. Die Verbraucher hierzu werden
an den Klemmen A1 bis A7 angeschlossen.
Ausgang 8 ist ein potentialfreier Kontakt. Der Ausgang ist an den Klemmen A8 (UA,
UM, UB) anzuschließen. Wenn der Ausgang 8 geschaltet ist, ist der Kontakt M-A
geschlossen.
