TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc

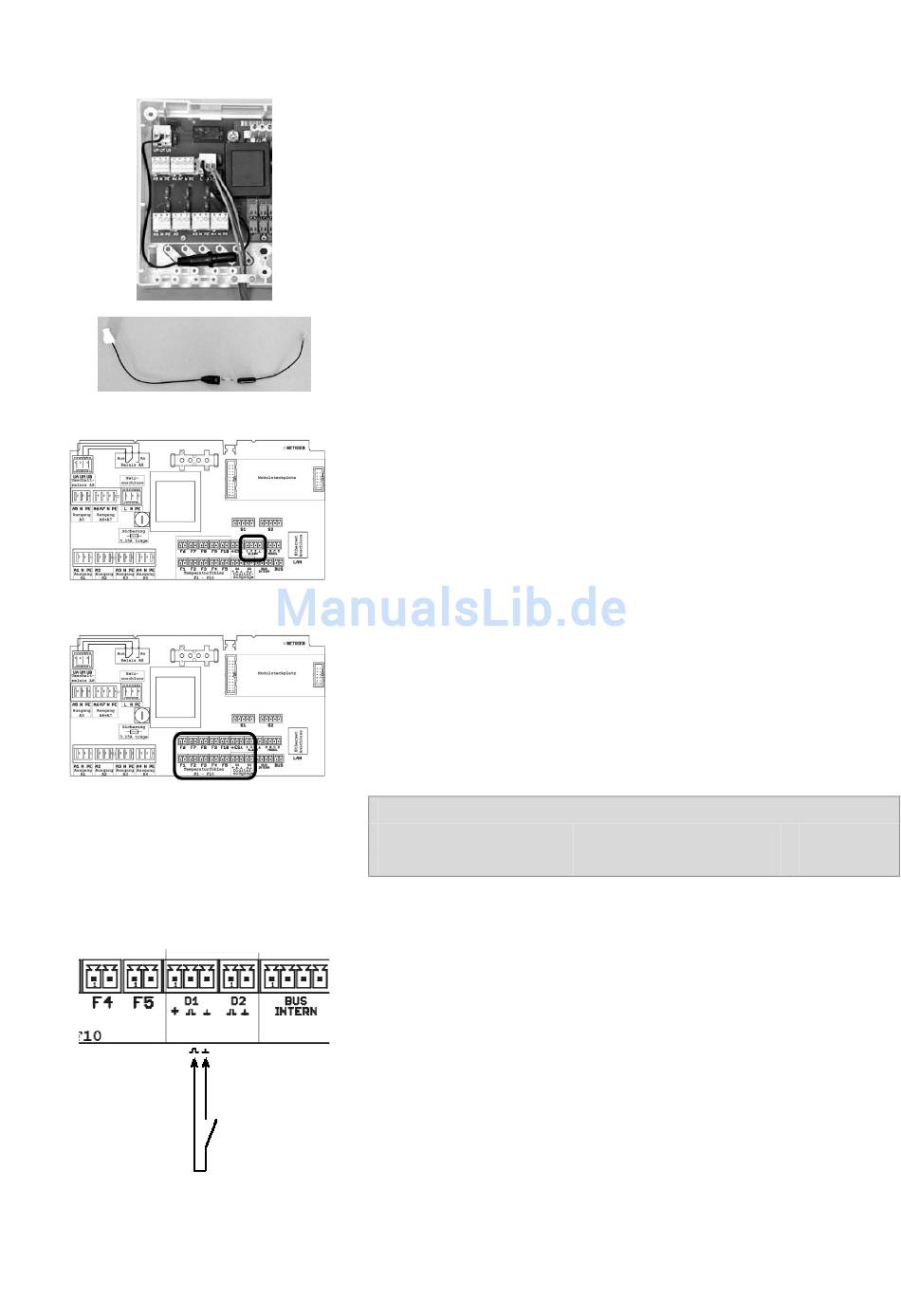

6.2.3.2
Potentialfreier Ausgang
Soll mit dem potentialfreiem Ausgang ein 230 V- Ausgang realisiert werden, kann
über die mitgelieferte Kabeleinbausicherung von Klemme L der
Spannungsversorgung auf Klemme UM des Ausgangs 8 die Betriebsspannung für
den Ausgang A8 bereitgestellt werden.
6.2.3.3
0-10V Ausgang
Wird ein Kessel mit modulierendem Eingangssignal angeschlossen, ist dieser an die
Klemmen 1 und GND anzuschließen.
Bei Einsatz einer Kessel-/ Speicherladepumpe mit 0-10V oder PWM- Signal ist
dieses von den Klemmen 2 und GND abzugreifen.
Der Digitalausgang A3 ist nicht belegt.
6.2.4
Eingänge
Der Anschluss der Temperaturfühler erfolgt an den Klemmen F1 bis F10. Die Polung
der Fühleranschlüsse ist beliebig.
Um eine Beschädigung des Kollektorfühlers durch Blitzschlag zu vermeiden, wird die
Installation eines Überspannungsschutzes (Art.-Nr. RE500) empfohlen.
An den Klemmen D1und D2 erfolgt der Anschluss der Digitaleingänge.
Beispiel zur maximalen Leitungslänge:
Fühler
PT 1000
6.2.5
Anschluss Komforttaster
Der Anschluss des Komforttasters (für Warmwassernachheizung Extra Komfort
und/oder Zirkulation) erfolgt am Digitaleingang D1, an den Klemmen
„Impulseingang" und „GND".
53
Kabel
2 X 0,75 mm
2
Länge bis
25 m
