TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc
RE354
7.2.5.2

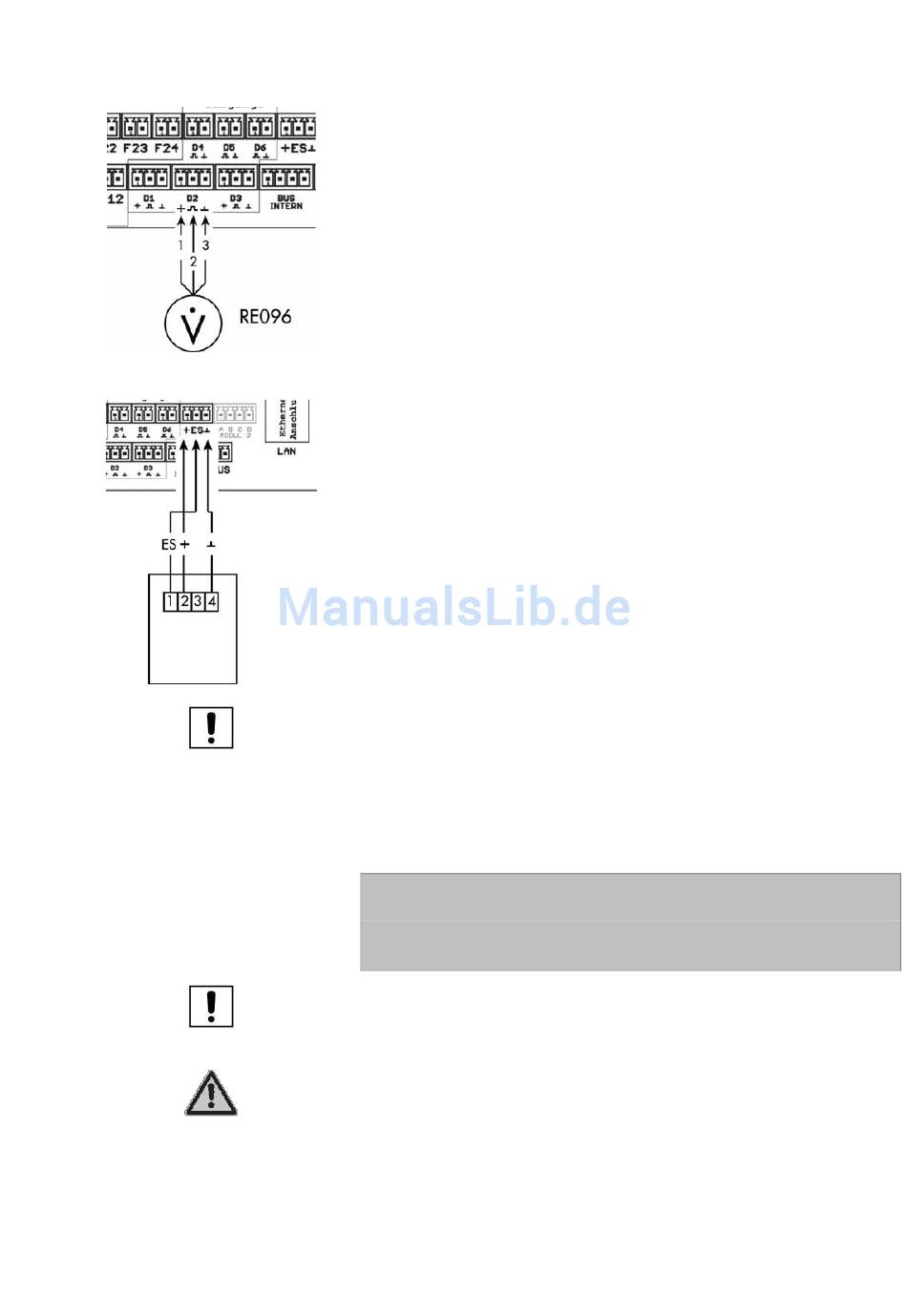

Anschluss von Volumenstrommessteil (RE096)
Wird für die Ertragsmessung ein Volumenstrommessteil eingesetzt, so ist dieses (nach
Aktivierung der entsprechenden Wahl- oder Zusatzfunktion) wie in nebenstehender
Abbildung an D2 anzuschließen.
Adernbelegung bei Verwendung eines Consolar-Volumenstrommessteils (RE096):
1 = weiß (+ 24 Volt)
2 = grün (Impulseingang)
3 = braun (GND)
7.2.5.3
Anschluss Einstrahlsensor (RE354)
Für Messzwecke kann am CONTROL 702 ein Einstrahlungssensor angeschlossen
werden. Die Klemmenbelegung ist in der nebenstehenden Abbildung dargestellt.
Hinweis
Die Funktion des Einstrahlungssensors ist in Abschnitt 5.5.1beschrieben.
7.2.6
Montage der SD-Karte am CONTROL 702
Siehe hierzu Abschnitt .6.2.8
8 Montage und Inbetriebnahme des
TR-CONTROL II Touch
Die Montage darf ausschließlich in Innenräumen erfolgen.
Alle Arbeiten sind nach den einschlägigen örtlichen und den VDE-Richtlinien von
dazu berechtigtem Fachpersonal durchzuführen.
Hinweis zur VDE-Richtlinie
Die einschlägigen örtlichen und VDE-Richtlinien sind zu beachten. Die
Anschlussleitungen dürfen nicht mit Leitungen, die mehr als 50 V führen, in einem
gemeinsamen Kabelkanal verlaufen.
61
