Consolar CONTROL 702 Bedienungsanleitung Seite 57

TDMA_CONTROL_602_702_TR_2012_12_28_hd.doc
Das Eingangsmodul ist stets rechts neben dem Ausgangsmodul zu montieren. Nur so
wird der Zugang zur SD-Karte nicht verbaut.
Nach dem elektrischen Anschluss ist die Eingangseinheit mit dem Oberteil
(Bedieneinheit) und die Ausgangseinheit ist mit dem Blinddeckel zu versehen.

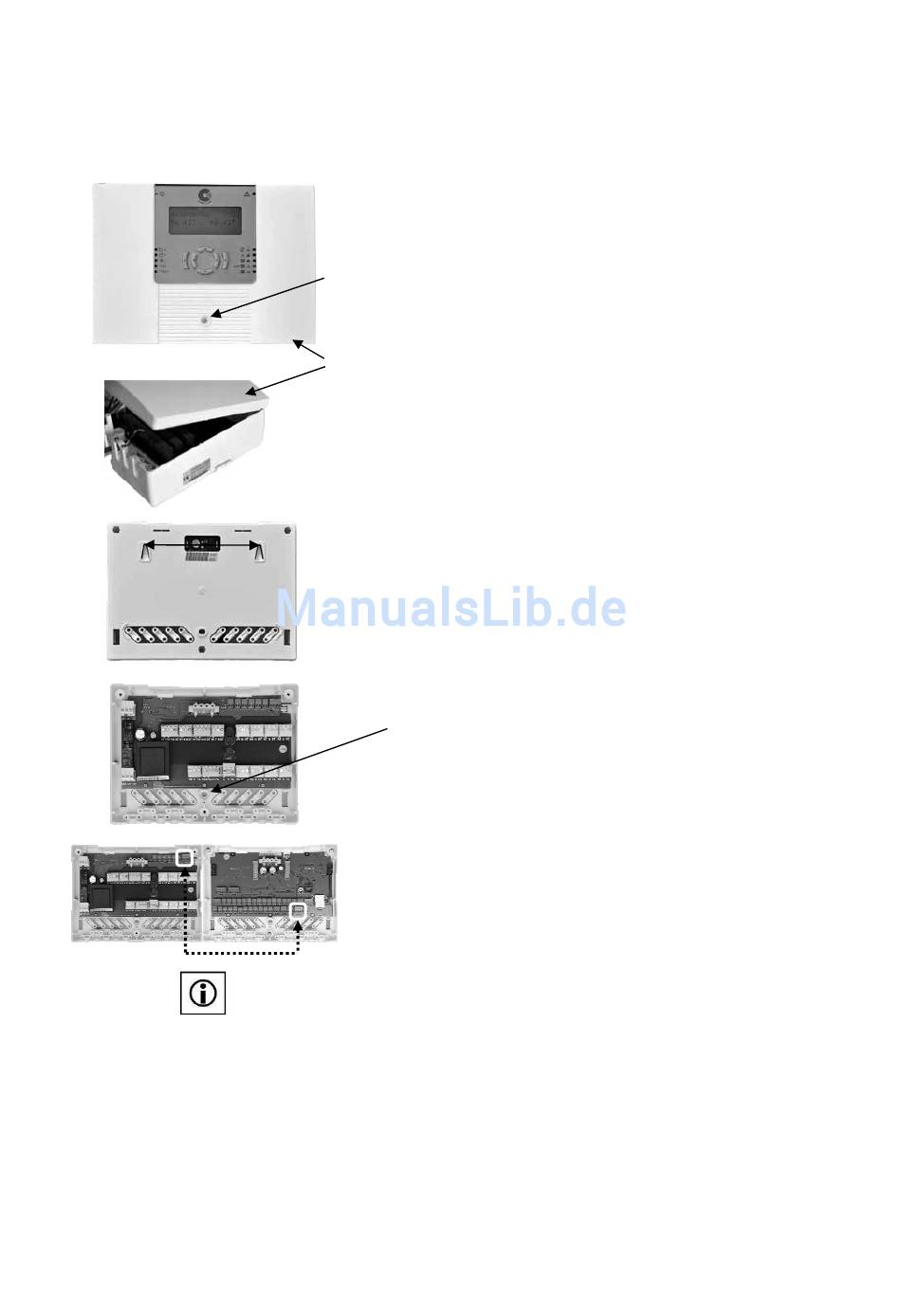

Nach dem Lösen der Schraube (1) kann das Oberteil (2) nach oben geklappt und
abgenommenen werden (vgl. nebenstehende Abbildung). Beim wiedereinsetzen des
Oberteils ist darauf zu achten, dass die Scharniere richtig in die dafür vorgesehenen
Schlitze einrutschen.
1
2
Die vorbereitete Ausgangseinheit (Platine der Original-Ausgangseinheit in
Leergehäuse aus Zubehöset RE123) mit 3 Schrauben an der Wand befestigen.
Hierzu zwei Schrauben im Abstand von 140 mm in die Wand einschrauben. Zur
140mm
schnellen Montage nutzen Sie im Lieferumfang enthaltene Bohrschablone.
Ausgangseinheit daran einhängen.
Ausgangseinheit mit einer Schraube im mittleren
Befestigungsloch festschrauben.
Eingangseinheit nach gleicher Vorgehensweise rechts neben Ausgangseinheit
befestigen.
Eingangseinheit und Ausgangseinheit mit beiliegendem Bus-Kabel verbinden (an den
Klemmen „BUS INTERN".
Hinweis
Das Buskabel darf nicht verlängert werden! Kürzen des Kabels ist möglich.
Anschlussreihenfolge der Adern beachten!
Elektrischer Anschluss gemäß Punkt 7.2 vornehmen.
57
