4. Montage der Zentrale

Auf der Hauptplatine befinden sich elektronische Bauelemente, die gegenüber
elektrostatischen Entladungen empfindlich sind. Vor der Montage stellen Sie
sicher, dass die Platine elektrostatisch nicht aufgeladen ist und während der
Montage vermeiden Sie direkter Berührung der Bauelemente.
AC AC COM OUT1 COM OUT2 COM OUT3COM+KPD DATA CLK CTL Z1 COM Z2

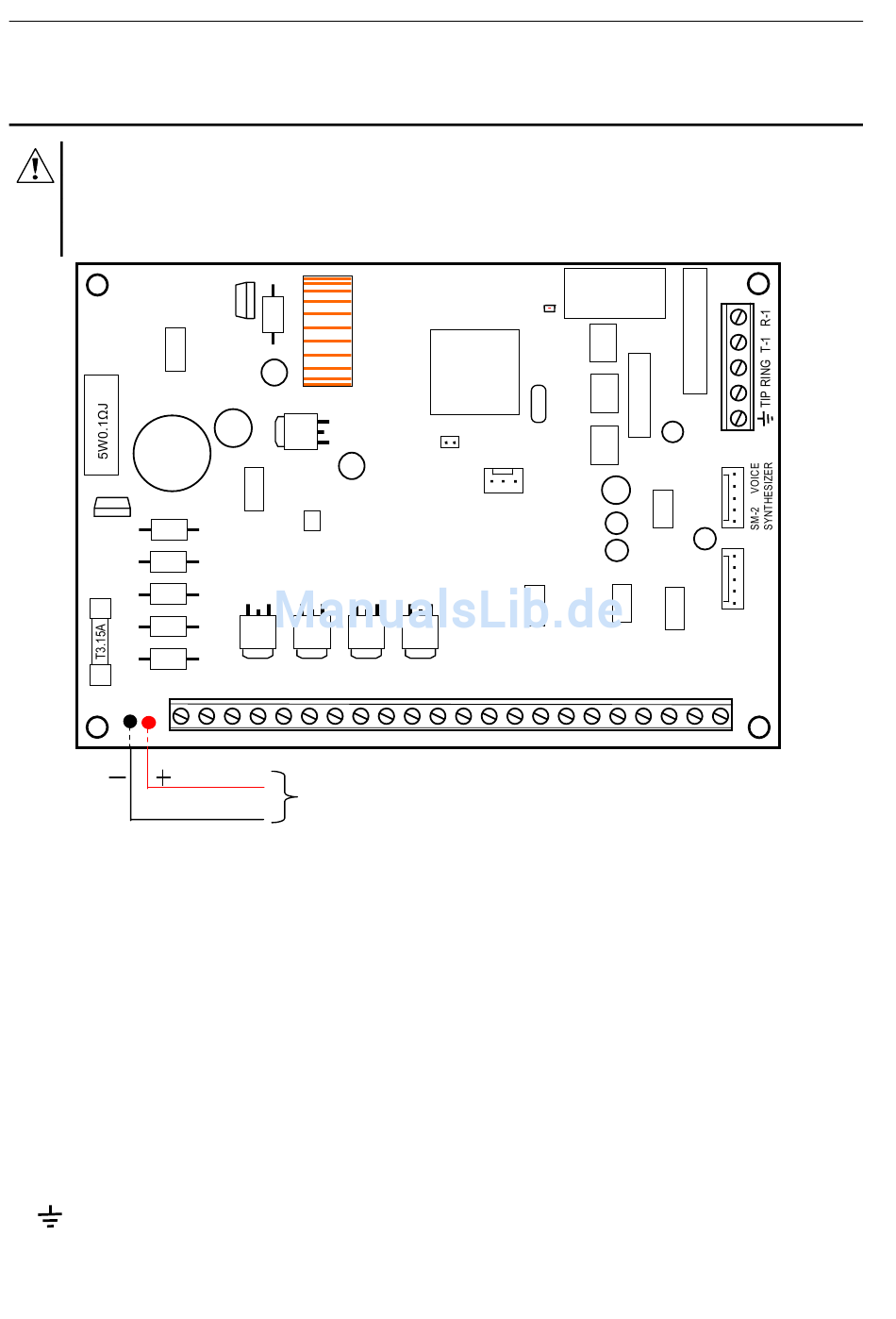

Abb. 2. Ansicht der Platine von CA-6 plus in der Ausführung CA6Pv4.1
KLEMMEN:
AC
Z1 bis Z6
OUT1 bis OUT3
OUT4 bis OUT5
DATA, CLK
CTL
+KPD
+12V
COM
TIP, RING
T-1, R-1
Die LED „DIALER" leuchtet, wenn die Zentrale die Leitung besetzt, und blinkt während der
Wahl der Rufnummer im Impulwählverfahren.
(ROT)
AKKUMULATOR
(SCHWARZ)
- Modulspeisung (~17...24V)
- Eingangslinien
- programmierbare Ausgänge (Belastbarkeit des Ausgangs 2,2A)
- programmierbare Ausgänge (Belastbarkeit des Ausgangs 50mA)
- Klemmen des Bedienteils
- Steuerungseingang
- Ausgang für die Einspeisung des Bedienteils
- Ausgang des Netzteils
- Masse
- Klemmen der externen Fernsprechleitung
- Klemmen der internen Fernsprechleitung (des Telefonapparats)
- Sicherheitsklemme - Erdung (Anschliessen nur an Sicherheitskreis)
