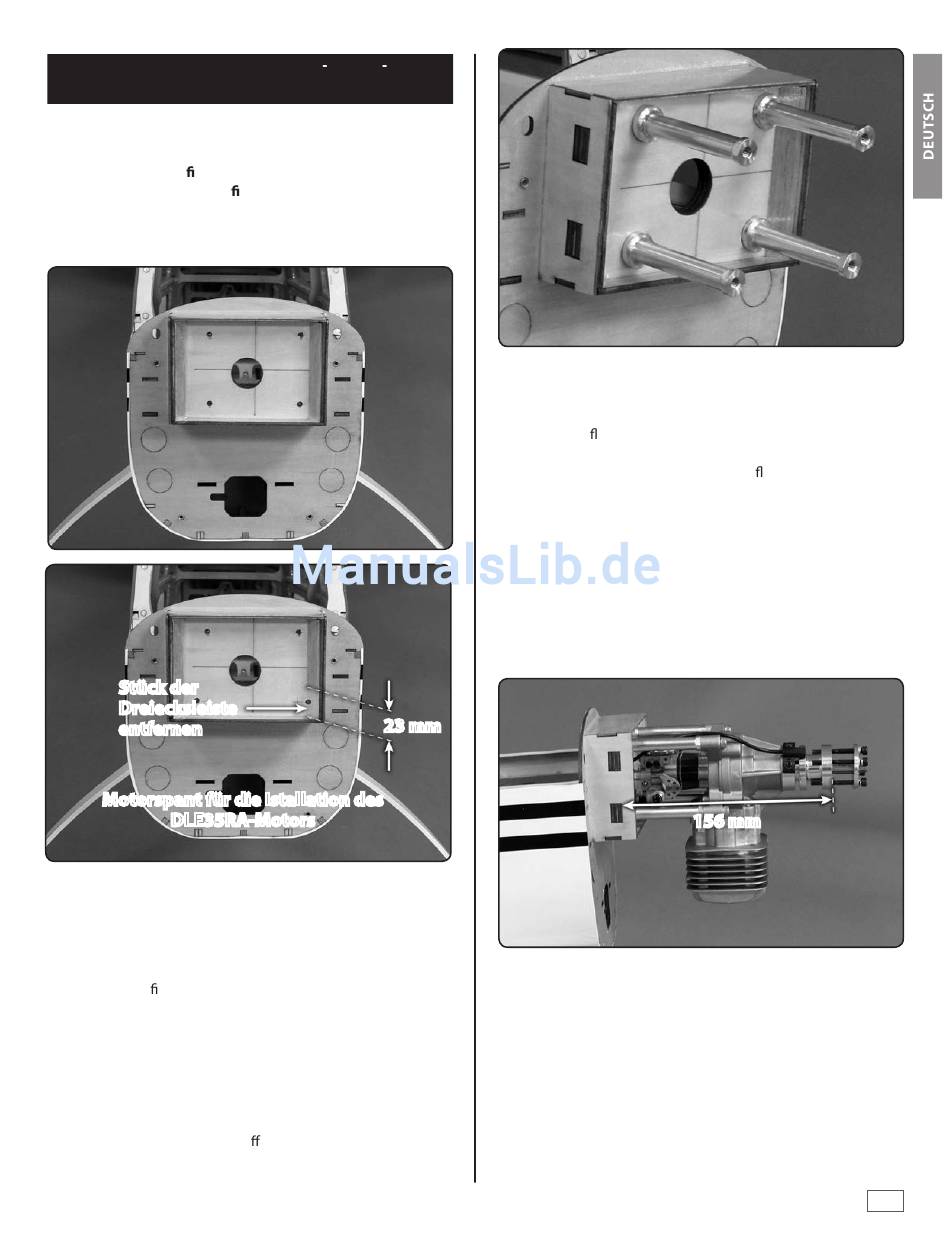

EINBAU EINES BENZINMOTORS, GAS /CHOKE SERVO
UND ZÜNDSCHALTER
Die folgende Motoreinbauanleitung zeigt die Montage
des DLE30 Seitauslass-Motors. Ein weiterer DLE Motor,
der DLE35, wird sehr ähnlich wie der DLE 30 eingebaut.
In dieser Anleitung nden Sie Hinweise auf die für diesen
Motor notwendigen Modi kationen. Die Installation von
Motoren anderer Hersteller ist ähnlich und die folgenden
Anweisungen können als Richtlinie verwendet werden.
Stück der
Dreiecksleiste
entfernen
Motorspant für die Istallation des
DLE35RA-Motors
1. Zum Einbau eines DLE 30 bohren Sie ein 4,8-mm-Loch
durch den Motorspant an jeder mit einem "+" gekenn-
zeichneten Stelle. Wenn Sie einen Motor mit einem ande-
ren Montagelochkreis einbauen wollten, hilft das auf dem
Motorspant geprägte Fadenkreuz, die korrekte Einbau-
position zu nden.
Hinweis: Für die Montage des DLE 35 RA entsprechen die "+"
Markierungen oben am Motorspant zwei der Befestigungs-
löcher des Motors. Für die unteren Halterungen müssen Sie
die Position ausmessen, weil diese etwas weiter voneinander
entfernt sind. Außerdem müssen Sie einen Teil der Dreiecks-
leiste entfernen, wie dargestellt. Bitte benutzen Sie die Papier-
schablone für die Anordnung der Löcher des DLE35RA. Bei der
Installation des hinteren Auspu topfes des DLE 35 müssen Sie
unten am Motorspant etwas Material entfernen.
2. Installieren Sie die Motorbefestigungsschrauben, Unter-
legscheiben und Sicherungsscheiben von der Rückseite
des Motorspants (das Montagematerial ist nicht im Bau-
satz enthalten, es sollte mit dem Motor kommen. Wenn
keine Kot ügel-Unterlegscheiben erhalten haben, müs-
sen Sie diese kaufen, um die Schrauben von hinten im
Motorspant zu montieren. Die Kot ügelscheibe hilft, die
Kräfte des Motors besser zu verteilen). Geben Sie einen
Tropfen Schraubensicherung auf jede Schraube, bevor
Sie sie in die Motor Abstandshalter festschrauben. Die Ab-
standshalter können fest montiert werden. Die Schrauben
zurr Montage des Motors an die Abstandhalter werden
noch nicht nicht fest eingebaut, da sie mehrmals während
der Installation des Motors entfernt werden. Hinweis: Für
die Installation eines DLE 35RA müssen Sie möglicherwei-
se einige der Dreiecksleisten von der Rückseite des Motor-
spants entfernen.
23 mm
4. Der Abstand von der Vorderseite des Motorspants und der
Vorderseite des Luftschraubenmitnehmers 156 mm.
Viele Modellbauer haben ihre eigenen Vorlieben für Steckver-
binder und Gasgestänge. Wir haben Materialien für ein siche-
res und zuverlässiges Gasgestänge beigelegt. Wir zeigen auch,
wie ein Gestänge mit dem Choke verbunden werden kann.
Dies erfordert die Verwendung eines zusätzlichen Servos.
Einige Modellbauer werden eine mechanische Choke-Ver-
bindung bevorzugen. Überprüfen Sie die folgenden Schritte.
Dann passen Sie sie Ihren persönlichen Vorlieben an.
156 mm
21
