Hobbico DROMIDA SC4.18BL Bedienungs- Und Wartungsanleitung

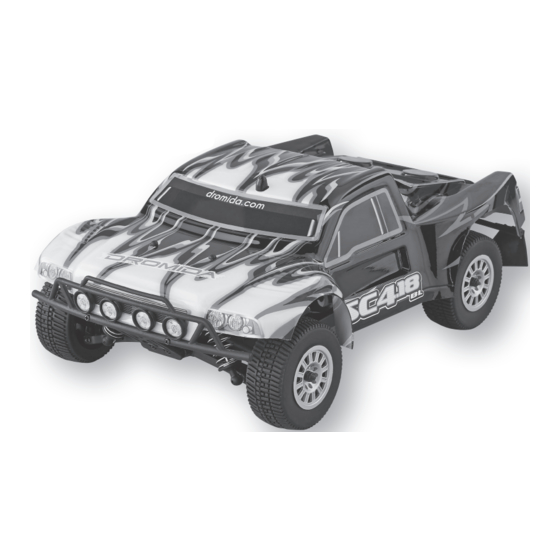

Short course truck
Inhaltsverzeichnis
Quicklinks
BEDIENUNGS- & WARTUNGSANLEITUNG
DIDC0051 - SC4.18BL Short Course Truck
Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise.
Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei-
tergegeben werden.
Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
Technische Daten :
Länge
Höhe
Breite
Radstand
Bodenfreiheit
Distributed by
290 mm
105 mm
190 mm
165 mm
18 mm
www.hobbico.de
Inhaltsverzeichnis
Verwandte Anleitungen für Hobbico DROMIDA SC4.18BL
Inhaltszusammenfassung für Hobbico DROMIDA SC4.18BL
- Seite 1 Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise. Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei- tergegeben werden. Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler. Technische Änderungen vorbehalten! www.hobbico.de Distributed by...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Hinweise ...........................................3 Hinweise zum Umweltschutz ......................................3 Support ...............................................3 Pflege und Wartung ..........................................3 Sicherheitshinweise ..........................................4 Garantiebedingungen .........................................4 Akku Warnhinweise! ..........................................4 Dieses Modell enthält einen NiMH Akku! ................................4 Fahrzeug und Elektronik ........................................5 Akku laden / Sender Batterien einlegen ..................................5 Inbetriebnahme ............................................6 Trimmung und Dual Rate ........................................7 Fahr Tipps ..............................................7 Sender Bindung ............................................7... -
Seite 3: Allgemeine Hinweise
ALLGEMEINE HINWEISE SUPPORT Lesen Sie diese Betriebsanleitung GRÜNDLICH durch und Bei Revell möchten wir, dass Sie lange Freude an Ihrem • beachten Sie immer alle Warnhinweise. Heben Sie diese High-Performance-RC-Modell haben. Sollten Sie Fragen zu Anleitung auf und geben Sie diese bei einem evtl. Verkauf Betrieb, Wartung, Tuning oder Reparatur haben, dann bieten des Modells weiter. -
Seite 4: Sicherheitshinweise
Mobilfunk max. 42 Cent/Min.) • Dieses komplexe RC-Modell ist kein Spielzeug und muss Email: Hobbico-Service@Revell.de mit Umsicht benutzt werden. Es obliegt dem Benutzer (Ihnen) dieses Produkt ordnungsgemäß und sicher zu Beizufügen ist ein Schreiben mit der Angabe Ihres Namens, der bedienen. -
Seite 5: Fahrzeug Und Elektronik
FAHRZEUG UND ELEKTRONIK 5300kV Brushless Motor Lenkungs Ein/Aus Servo Schalter Akku Stecker Empfänger NiMH-Akku AKKU LADEN / SENDER BATTERIEN EINLEGEN Fahrzeug: CHARGE MONITOR LED Anzeigen Grün Power (“An” durchgehend) Rot “An” Akku wird geladen Rot “Aus” Ladevorgang abgeschlossen Sender: Schalten Sie das Fahrzeug aus und bauen Sie den Fahrakku aus. -
Seite 6: Inbetriebnahme
INBETRIEBNAHME 1. Legen Sie den Fahrakku in das Batte- 4. Schalten Sie das Fahrzeug ein. 3. Schalten Sie den Sender ein. riefach des Fahrzeugs und verbinden Sie den Akku mit der Regler Einheit. 2. Montieren Sie die Brücke der Akkuh- alterung und sichern Sie die Akkubrü- cke vorne und hinten mit Sicherungs- clipsen. -
Seite 7: Trimmung Und Dual Rate
TRIMMUNG UND DUAL RATE Gas Trimmung Bewegt sich das Fahrzeug nach vorne (der Gashebel befi ndet sich in der Neutralstellung) dann • drehen Sie die Gastrimmung nach links bis die Räder sich nicht mehr drehen. Bewegt sich das Fahrzeug nach hinten (der Gashebel befi ndet sich in der Neutralstellung) dann •... -
Seite 8: Wartungs- Und Bauanleitung
WARTUNGS- UND BAUANLEITUNG beschädigt sind und ersetzen Sie gegebenenfalls defekte Teile bevor Sie das Fahrzeug benutzen. Ein HILFREICHE TIPPS Betrieb des Fahrzeuges mit defekten Teilen kann weitere Legen Sie ein Handtuch auf ihre Arbeitsfl äche, dann Fahrzeugkomponenten beschädigen. • verlieren Sie keine Schrauben oder andere Kleinteile. Prüfen sie bitte ob alle Kabel und Stecker richtig •... -
Seite 9: Montage Differential
1. MONTAGE DIFFERENTIAL 2. DIFFERENTIAL EINBAU... -
Seite 10: Montage Lenkung
3. MONTAGE LENKUNG 4. KARDANWELLE, MITTE... -
Seite 11: Dämpferbrücken
5. DÄMPFERBRÜCKEN Unterschied beachten! Unterschied beachten! 6. MOTOR MONTAGE Sicherungslack Sicherungslack... -
Seite 12: Vorderachse
7. VORDERACHSE Nicht zu fest anziehen! Nicht zu fest anziehen! Lagersitz beachten! 8. HINTERACHSE Lagersitz beachten! -
Seite 13: Elektronik
9. ELEKTRONIK Neutralstellung beachten Schraube fest anzeihen! Doppelseitiges Klebeband Doppelseitiges Klebeband 10. DÄMPFER MONTAGE... -
Seite 14: Einbau Hintere Dämpfer
11. EINBAU HINTERE DÄMPFER 12. EINBAU VORDERE DÄMPFER... -
Seite 15: Hinterer Rammer
13. HINTERER RAMMER Nicht zu fest anziehen! Nicht zu fest anziehen! 14. VORDERER RAMMER... -
Seite 16: Räder
15. RÄDER... -
Seite 17: Programmierung Des Dromida Brushles Fahrregler/Esc Didm1002
PROGRAMMIERUNG DES DROMIDA BRUSHLESS ❍ 4. Bewegen Sie den Gas/Bremshebel auf Vollgas und FAHRREGLER/ESC DIDM1002 drücken Sie einmal die Set-Taste. Die LED sollte jetzt zweimal grün blinken. WICHTIGE VORSICHTSMASSNAHMEN! ❍ 5. Drücken Sie den Gas/Bremshebel auf Vollbremse und ❍ Prüfen Sie regelmäßig die Temperatur des Farreglers/ESC, drücken Sie einmal die Set-Taste. -
Seite 18: Programmierung
PROGRAMMIERUNG Modus 1 (Fahrprofil): Vorwärts/Bremse/Rückwärts (Werkseinstellung) und Vorwärts/Bremse (in Rennen vorgeschrieben) können ausgewählt werden. Modus 2 (Automatikbremse): Stärke der Automatikbremse mit der das Fahrzeug bremst, wenn sich der Gashebel in der Neutralstellung befindet. Modus 3 (Unterspannungsschutz/LVC): Schützen sie ihren LiPo-Fahrakkus vor Tiefentladung. Sobald die Akkuspannung den eingestellten Wert erreicht wird die Motorleistung um 50% reduziert und nach weiteren 10 sec wird der Fahrregler (ESC) komplett abgeschaltet. -
Seite 19: Fahrzeug Einstellungen
FAHRZEUG EINSTELLUNGEN Motorritzel Der Dromida SC4.18 wird mit einem 12 Zähne Motorritzel ausgeliefert. Wenn sie ein Motorritzel mit mehr Zähnen verwenden erhöhen sie die Höchstgeschwindigkeit, verringern aber die Beschleunigung. Zu lange Getriebe-Untersetzungen (größeres Motorritzel) führen zu einer Überhitzung von Motor und Fahrregler. Verwenden sie im schweren Gelände eine kürzere Untersetzung (kleineres Motorritzel). -
Seite 21: Ersatzteile
ERSATZTEILE ERSATZTEILE... -
Seite 25: Nomenklatur
NOMENKLATUR DIDC1115 Motorritzel 13Z. M0.6 DIDC1034 Kugelköpfe (8) Bauplan-Nr. Best.-Nr. Beschreibung DIDC1042 Querlenker, oben + Lenkge- DIDC1028 Chassisplatte, unten stänge Set (7) DIDC1006 Getriebegehäuse DIDC1042 Querlenker, oben + Lenkge- DIDC1006 Getriebegehäuse stänge Set (7) DIDC1021 Chassisplatte, oben DIDC1042 Querlenker, oben + Lenkge- DIDL1000 RX18 2,4 GHz Empfänger stänge Set (7) - Seite 26 NOTIZEN Karosserie DIDC1060 Karosserie SC4.18, bedruckt + Decal Karosserie DIDC1125 Karosserie, klar SC4.18 + Decal Tuning Fahr- DIDC1100 Akkuhaltestrebe, Kohlefaser werk Tuning Fahr- DIDC1107 Aluminium Antriebswelle, werk mitte, blau Tuning Fahr- DIDC1103 Aluminium Chassisplatte, oben, werk blau Tuning Fahr- DIDC1127 Aluminium Dämpfer, lang (2) werk blau...
- Seite 28 Distributed by...
