9. Genauso wie beim Höhenruder be ndet sich an der
Unterseite des Seitenruders eine Sperrholzplatte. Installie-
ren Sie einen der Gabelköpfe in das zweite Loch von unten
in ein Ruderhorn. Schieben Sie den Gestängedraht durch
das 4-40 Loch in der Seite des Rumpfes und setzen Sie das
Ruderhorn auf die Sperrholzplatte. Die Löcher in dem Ru-
derhorn werden über der Scharnierlinie ausgerichtet.
10. Wenn das Ruderhorn richtig positioniert ist, markieren Sie
die Stellen der Ruderhorn-Befestigungslöcher auf dem
Seitenruder mit einem Filzstift. Bei jeder der Markierun-
gen bohren Sie ein 2,4-mm-Loch durch die Sperrholzplat-
te. Nur durch die Sperrholzplatte bohren, nicht durch das
ganze Ruder bohren.
11. Installieren Sie dann eine #4 x 10 mm Blechschraube in je-
des der Löcher und entfernen Sie diese wieder. Nun einen
Tropfen dünnen Sekundenkleber in jedes der Löcher ge-
ben, um die Gewinde zu härten. Nachdem der Klebsto
ausgehärtet befestigen Sie das Ruderhorn auf dem Sei-
tenruder mit den vier Schrauben.
12. Installieren Sie die Gummitüllen und Ösen an einem Ser-
vo. Schneiden von einem vier Arm-Servohebel drei Arme
ab. Zentrieren Sie das Servo und installieren Sie den Hebel
auf dem Servo. Installieren Sie ein 4-40 Lötgabelkopf in das
äußere Loch im Servohebel. Legen Sie das Servos in die
Servohalterung, wobei der Servohebel mit dem Gestänge
ausgerichtet sein muss. Bohren Sie ein 1,6-mm-Loch durch
jede der Bohrungen im Servo. Installieren Sie eine Servobe-
festigungsschraube in jedes der Löcher und entfernen Sie
diese wieder. Mit einem Tropfen dünnen Sekundenkleber
härten Sie die Gewinde. Wenn der Kleber ausgehärtet ist,
befestigen Sie das Servo mit den Schrauben.
7. Zentrieren Sie das Seitenruder und den Servohebel. Mit
einem Lötgabelkopf als Führung markieren Sie den Ge-
stängedraht an der Stelle, an der er abgeschnitten werden
muss. Entfernen Sie den Gabelkopf vom Ruderhorn und
entfernen Sie das Gestänge aus dem Rumpf.
Nun kürzen Sie die Gestängedrähte an den Markierun-
gen. Löten Sie einen 4-40 Lötgabelkopf auf das Gestänge.
Wenn das Lot abgekühlt ist, entfernen Sie den Gewinde-
gabelkopf und die 4-40 Mutter von dem Gewindeende
des Gestänges. Installieren Sie das Gestänge wieder von
vorne in die Gestänge-Führungsrohre im Rumpf. Befesti-
gen Sie den Gabelkopf im äußeren Loch der Servohebel.
Installieren Sie die Mutter und den Gewindegabelkopf
wieder und passen sie das Gestänge so an, dass das Sei-
tenruder zentriert ist. Dann sichern Sie das Seitenruder
mit einem Gabelkopfhalter.
16
Höhenruder
Seitenruder
Höhenruder

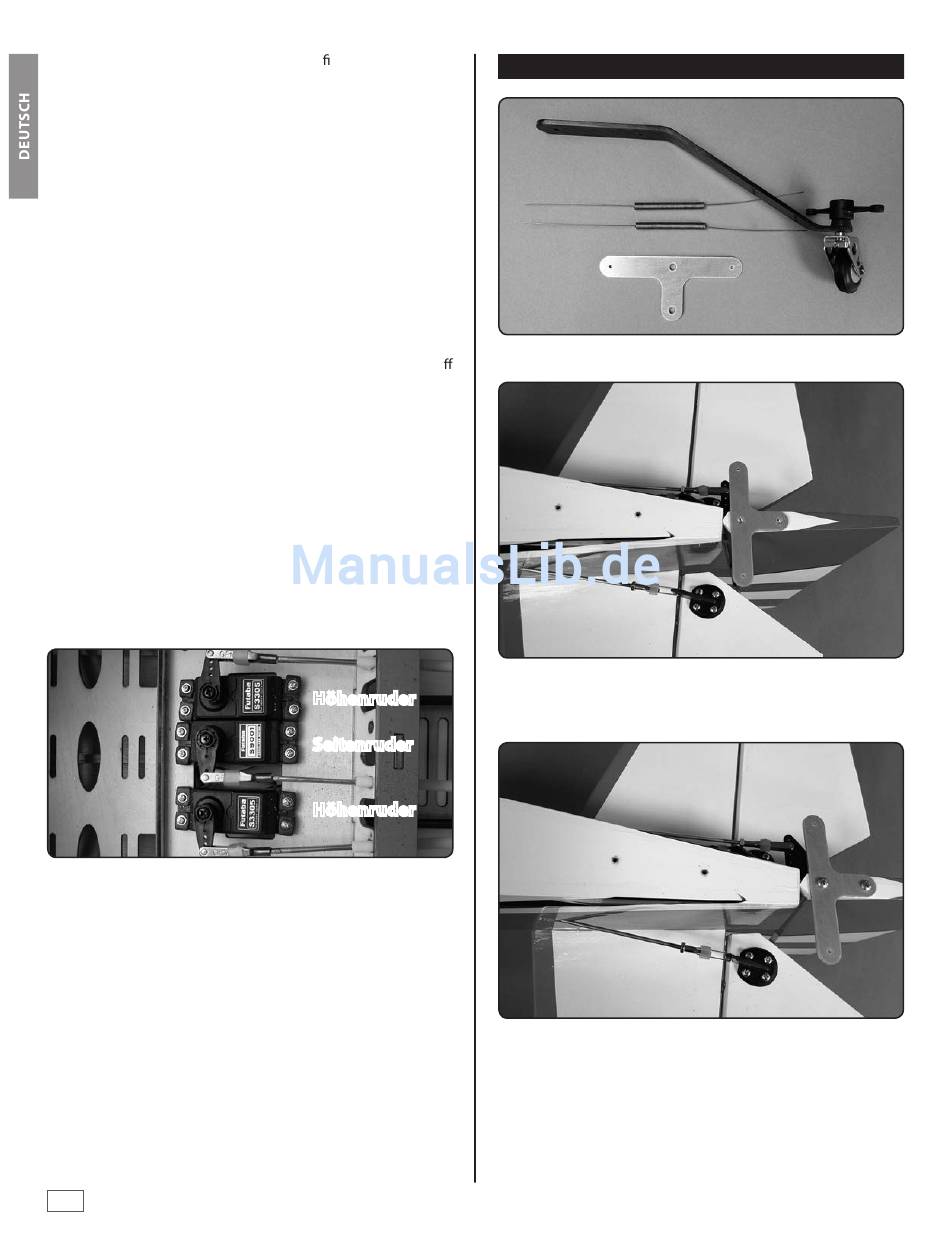

MONTAGE SPORNRAD, HALTERUNG UND STÜTZDRÄHTE
1. Nehmen Sie alle Komponenten für das Spornrad zur Hand.
2. Legen Sie das Aluminium-T-Stück auf der Unterseite des
Seitenruders. Markieren Sie die Position der Montagelö-
cher auf der Unterseite des Ruders mit einem Filzstift.
3. Bohren Sie an jeder Markierung ein 2,4-mm-Loch in das
Ruder. Montieren Sie dann eine #4 x 9,5 mm Blechschrau-
be in jedes der Löcher und entfernen Sie diese wieder.
Geben Sie einen Tropfen dünnen Sekundenkleber in jedes
der Löcher, um die Gewinde zu härten. Sobald der Kleber
ausgehärtet ist, befestigen Sie das T-Stück am Seitenruder
mit zwei #4 x 9,5 mm Schrauben.
