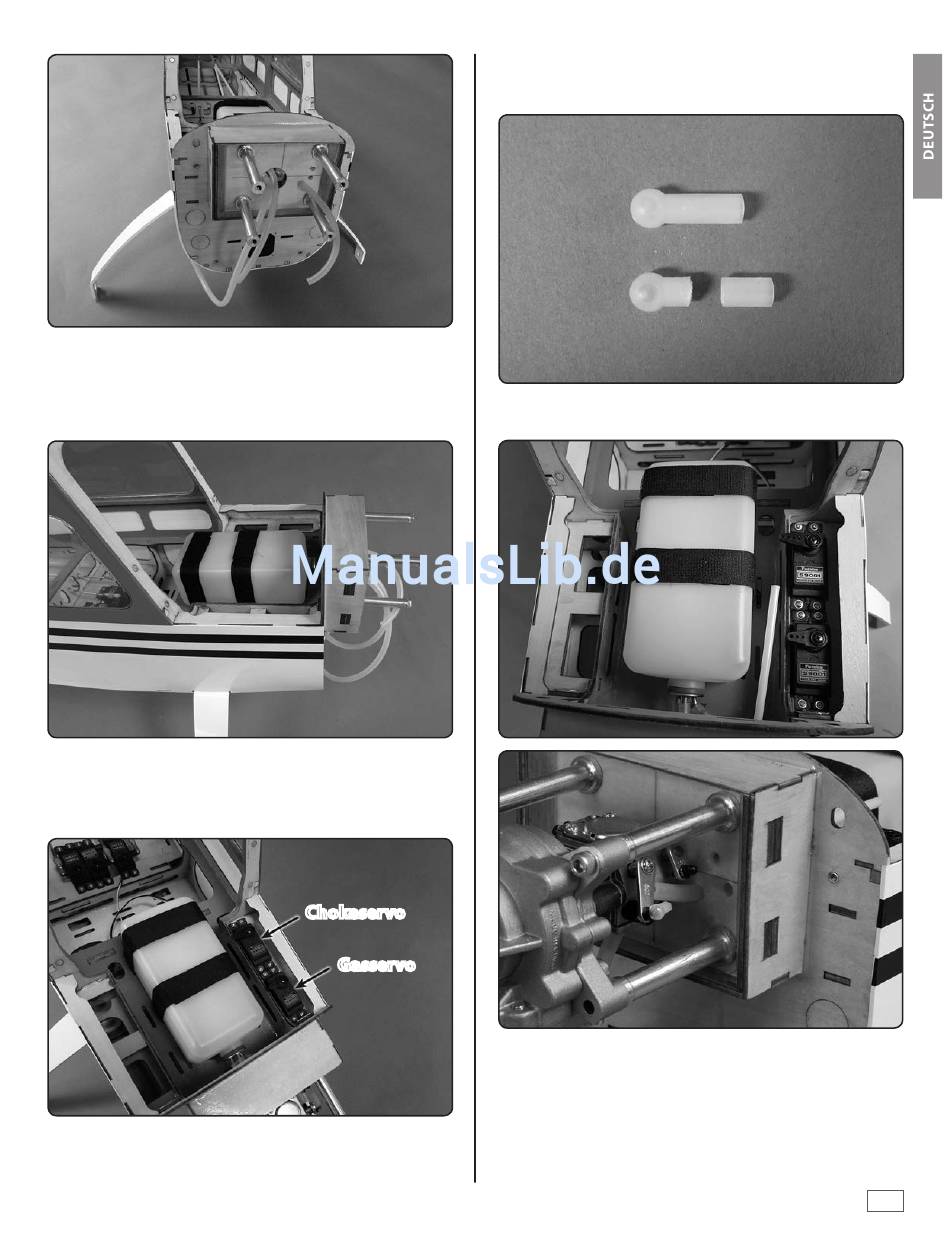

10. Installieren Sie Kraftstoffleitungen auf die Messingroh-
re vom Kraftstofftank. Um die Kraftstoffleitungen wie
hier gezeigt zu verlegen, benötigen Sie einen152 mm
langen Schlauch auf die Füllung, 254 mm Länge auf
der Entlüftungsleitung und 102 mm zum Vergaser.
11. Von dem mitgelieferten Klettmaterial stecken Sie
zwei Gurte durch die Schlitze in der Sperrholzhalte-
rung und führen diese um den Kraftstofftank. Damit b
Befestigen Sie den Tank im Rumpf.
12. Installieren Sie das Gas- und Chokeservo (optional)
wie dargestellt. Die Servos können auf beiden Seiten
des Rumpfes eingebaut werden, wenn der Vergaser
Chokeservo
Gasservo
auf der anderen Seite des Motors als bei unserem DLE
30 liegt. Montieren Sie die Servos mit dem den Servos
beiliegenden Material.
13. Halbieren sie einen der Nylon-Kugelköpfe wie darge-
stellt.
14. Schneiden Sie von dem Gestänge-Kunststoffrohr ein
102 mm langes Stück ab. Rauen Sie das Ende mit
120er-Schleifpapier an. Kleben Sie es mit 5-Minuten-
Epoxy in das Loch, welches Sie für das Chokegestän-
ge gebohrt haben. Das Rohr sollte bündig mit dem
Motorspant enden.
23
