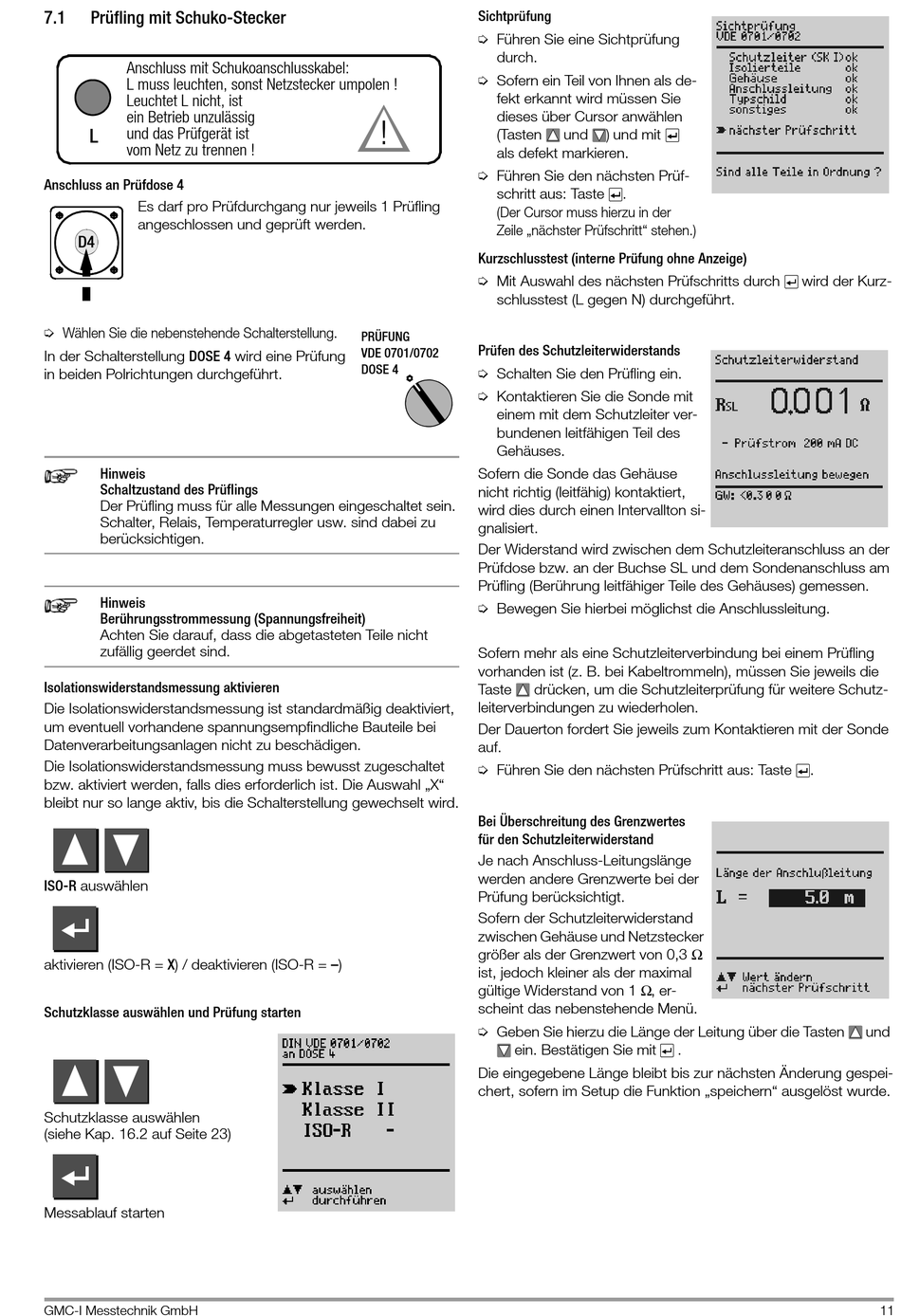

7.1
Prüfling mit Schuko-Stecker
Anschluss mit Schukoanschlusskabel:
L muss leuchten, sonst Netzstecker umpolen !
Leuchtet L nicht, ist
ein Betrieb unzulässig
und das Prüfgerät ist
L
vom Netz zu trennen !
Anschluss an Prüfdose 4
Es darf pro Prüfdurchgang nur jeweils 1 Prüfling
angeschlossen und geprüft werden.
D4
Ð Wählen Sie die nebenstehende Schalterstellung.
In der Schalterstellung DOSE 4 wird eine Prüfung
in beiden Polrichtungen durchgeführt.
Hinweis
Schaltzustand des Prüflings
Der Prüfling muss für alle Messungen eingeschaltet sein.
Schalter, Relais, Temperaturregler usw. sind dabei zu
berücksichtigen.
Hinweis
Berührungsstrommessung (Spannungsfreiheit)
Achten Sie darauf, dass die abgetasteten Teile nicht
zufällig geerdet sind.
Isolationswiderstandsmessung aktivieren
Die Isolationswiderstandsmessung ist standardmäßig deaktiviert,
um eventuell vorhandene spannungsempfindliche Bauteile bei
Datenverarbeitungsanlagen nicht zu beschädigen.
Die Isolationswiderstandsmessung muss bewusst zugeschaltet
bzw. aktiviert werden, falls dies erforderlich ist. Die Auswahl „X"
bleibt nur so lange aktiv, bis die Schalterstellung gewechselt wird.
ISO-R auswählen
aktivieren (ISO-R = X) / deaktivieren (ISO-R = –)
Schutzklasse auswählen und Prüfung starten
Schutzklasse auswählen
(siehe Kap. 16.2 auf Seite 23)
Messablauf starten
GMC-I Messtechnik GmbH
Sichtprüfung
Ð Führen Sie eine Sichtprüfung
durch.
Ð Sofern ein Teil von Ihnen als de-
fekt erkannt wird müssen Sie
dieses über Cursor anwählen
!
(Tasten
als defekt markieren.
Ð Führen Sie den nächsten Prüf-
schritt aus: Taste
(Der Cursor muss hierzu in der
Zeile „nächster Prüfschritt" stehen.)
Kurzschlusstest (interne Prüfung ohne Anzeige)
Ð Mit Auswahl des nächsten Prüfschritts durch
schlusstest (L gegen N) durchgeführt.
PRÜFUNG
Prüfen des Schutzleiterwiderstands
VDE 0701/0702
DOSE 4
Ð Schalten Sie den Prüfling ein.
Ð Kontaktieren Sie die Sonde mit
einem mit dem Schutzleiter ver-
bundenen leitfähigen Teil des
Gehäuses.
Sofern die Sonde das Gehäuse
nicht richtig (leitfähig) kontaktiert,
wird dies durch einen Intervallton si-
gnalisiert.
Der Widerstand wird zwischen dem Schutzleiteranschluss an der
Prüfdose bzw. an der Buchse SL und dem Sondenanschluss am
Prüfling (Berührung leitfähiger Teile des Gehäuses) gemessen.
Ð Bewegen Sie hierbei möglichst die Anschlussleitung.
Sofern mehr als eine Schutzleiterverbindung bei einem Prüfling
vorhanden ist (z. B. bei Kabeltrommeln), müssen Sie jeweils die
Taste
leiterverbindungen zu wiederholen.
Der Dauerton fordert Sie jeweils zum Kontaktieren mit der Sonde
auf.
Ð Führen Sie den nächsten Prüfschritt aus: Taste
Bei Überschreitung des Grenzwertes
für den Schutzleiterwiderstand
Je nach Anschluss-Leitungslänge
werden andere Grenzwerte bei der
Prüfung berücksichtigt.
Sofern der Schutzleiterwiderstand
zwischen Gehäuse und Netzstecker
größer als der Grenzwert von 0,3 Ω
ist, jedoch kleiner als der maximal
gültige Widerstand von 1 Ω, er-
scheint das nebenstehende Menü.
Ð Geben Sie hierzu die Länge der Leitung über die Tasten
ein. Bestätigen Sie mit
Die eingegebene Länge bleibt bis zur nächsten Änderung gespei-
chert, sofern im Setup die Funktion „speichern" ausgelöst wurde.
und
) und mit
.
drücken, um die Schutzleiterprüfung für weitere Schutz-
.
wird der Kurz-
.
und
11
