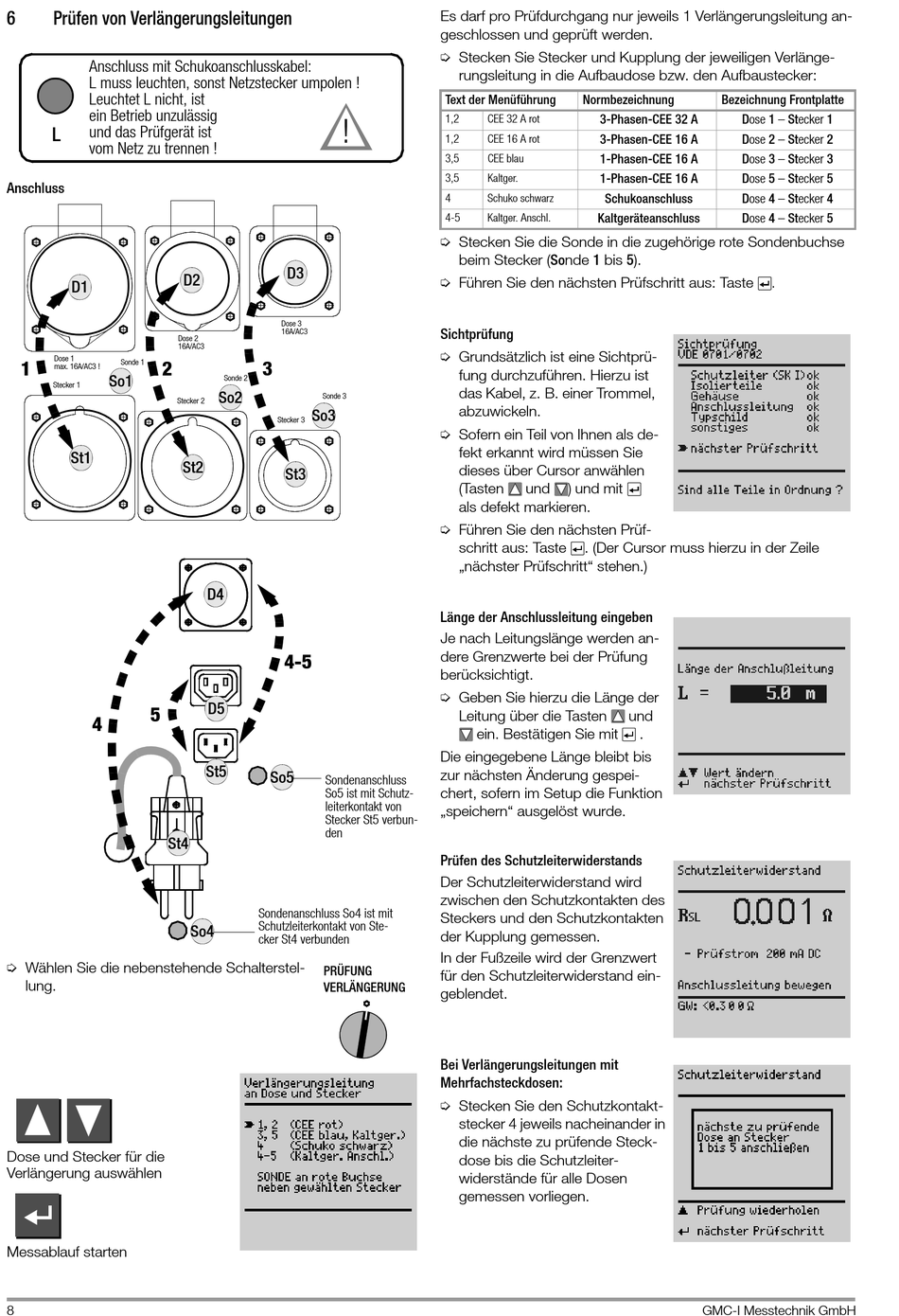

Prüfen von Verlängerungsleitungen
Anschluss mit Schukoanschlusskabel:
L muss leuchten, sonst Netzstecker umpolen !
Leuchtet L nicht, ist
ein Betrieb unzulässig
und das Prüfgerät ist
L
vom Netz zu trennen !
Anschluss
D1
Dose 1
Sonde 1
1
2
max. 16A/AC3 !
So1
Stecker 1
St1
5
4
St4
Ð Wählen Sie die nebenstehende Schalterstel-
lung.
Dose und Stecker für die
Verlängerung auswählen
Messablauf starten
8
!
D3
D2
Dose 3
16A/AC3
Dose 2
16A/AC3
3
Sonde 2
So2
Sonde 3
Stecker 2
So3
Stecker 3
St2
St3
D4
4-5
D5
St5
So5
Sondenanschluss
So5 ist mit Schutz-
leiterkontakt von
Stecker St5 verbun-
den
Sondenanschluss So4 ist mit
Schutzleiterkontakt von Ste-
So4
cker St4 verbunden
PRÜFUNG
VERLÄNGERUNG
Es darf pro Prüfdurchgang nur jeweils 1 Verlängerungsleitung an-
geschlossen und geprüft werden.
Ð Stecken Sie Stecker und Kupplung der jeweiligen Verlänge-
rungsleitung in die Aufbaudose bzw. den Aufbaustecker:
Text der Menüführung
Normbezeichnung
3-Phasen-CEE 32 A
1,2
CEE 32 A rot
1,2
CEE 16 A rot
3-Phasen-CEE 16 A
3,5
CEE blau
1-Phasen-CEE 16 A
3,5
Kaltger.
1-Phasen-CEE 16 A
4
Schuko schwarz
Schukoanschluss
4-5
Kaltger. Anschl.
Kaltgeräteanschluss
Ð Stecken Sie die Sonde in die zugehörige rote Sondenbuchse
beim Stecker (Sonde 1 bis 5).
Ð Führen Sie den nächsten Prüfschritt aus: Taste
Sichtprüfung
Ð Grundsätzlich ist eine Sichtprü-
fung durchzuführen. Hierzu ist
das Kabel, z. B. einer Trommel,
abzuwickeln.
Ð Sofern ein Teil von Ihnen als de-
fekt erkannt wird müssen Sie
dieses über Cursor anwählen
(Tasten
und
) und mit
als defekt markieren.
Ð Führen Sie den nächsten Prüf-
schritt aus: Taste
. (Der Cursor muss hierzu in der Zeile
„nächster Prüfschritt" stehen.)
Länge der Anschlussleitung eingeben
Je nach Leitungslänge werden an-
dere Grenzwerte bei der Prüfung
berücksichtigt.
Ð Geben Sie hierzu die Länge der
Leitung über die Tasten
ein. Bestätigen Sie mit
Die eingegebene Länge bleibt bis
zur nächsten Änderung gespei-
chert, sofern im Setup die Funktion
„speichern" ausgelöst wurde.
Prüfen des Schutzleiterwiderstands
Der Schutzleiterwiderstand wird
zwischen den Schutzkontakten des
Steckers und den Schutzkontakten
der Kupplung gemessen.
In der Fußzeile wird der Grenzwert
für den Schutzleiterwiderstand ein-
geblendet.
Bei Verlängerungsleitungen mit
Mehrfachsteckdosen:
Ð Stecken Sie den Schutzkontakt-
stecker 4 jeweils nacheinander in
die nächste zu prüfende Steck-
dose bis die Schutzleiter-
widerstände für alle Dosen
gemessen vorliegen.
Bezeichnung Frontplatte
Dose 1 – Stecker 1
Dose 2 – Stecker 2
Dose 3 – Stecker 3
Dose 5 – Stecker 5
Dose 4 – Stecker 4
Dose 4 – Stecker 5
.
und
.
