6.8 Temperaturmessung
Der Temperaturmeßbereich des Digitalmultimeters reicht von
0°C bis +1000°C. Die Temperaturmessung wird ausschließlich mit
K-typ-Thermofühlern durchgeführt. Es gilt zu beachten, daß
„außerhalb" des Temperaturbereiches +18°C bis +28°C (= Bereich
der garantierten Meßgenauigkeit) nur das Thermoelement der
zu messenden Temperatur ausgesetzt werden darf.
Zur Temperaturmessung gehen Sie wie folgt vor:
1. Stellen Sie den Meßfunktionsschalter auf „TEMP"
2. Stecken Sie den Stecker des Thermoelementes polungsrichtig
(schmale und breite Kontaktzunge) in den TEMP-Meßsockel
(gebraucht werden die beiden Schächte vor und nach dem
Trennsteg)
Achtung!
Schließen Sie keine Spannungen an. Das Gerät kann dadurch
zerstört werden.
6.9 Gebrauch des Analog-Bargraphen
Der Bargraph ist leicht bedienbar und verständlich. Er ist ver-
gleichbar mit dem Zeiger eines Analogmeßinstrumentes, ohne
dessen mechanische Nachteile. Er eignet sich besonders für sich
schnell verändernde Meßsignale, für welche die Digitalanzeige
zu „langsam" ist. So lassen sich auch Tendenzen einer Meßwert-
änderung schnell erkennen und auswerten. Die Meßrate beträgt
hier ca. 2-3 Messungen/s.
6.10 Gebrauch des Multimeters in Verbindung mit
einem Computer
Eine umfangreiche Windows-Software (Diskette und Schnittstel-
lenleitung) für die Verbindung/ Kommunikation mit einem Com-
puter ist optional erhältlich.
98
a) Anschluß

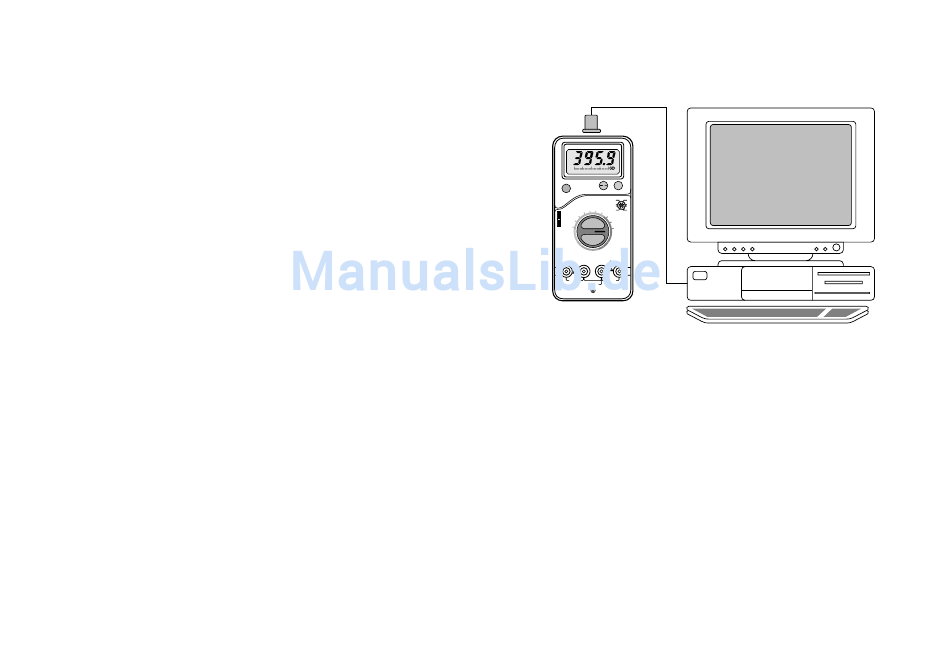

Verbinden Sie eine RS-232-Schnittstellenleitung (optional mit
Software erhältlich) mit dem Multimeter und mit einer seriellen
Schnittstelle des ausgeschalteten Computers. (siehe auch
Abbildung)
ME-32
AC
V
0
10
20
30
40
/
R-H
ON/OFF
PNP NPN
E
E
B
B
C
C
TEMP
4n
?
E
E
hFE
400n
?
DIODE
4mA?
Ω??
400mA?
Vm
20A?
AUTO RANGE
DMM
CAT ll
200mA
1000 V DC
MAX
FUSED
750 V AC
MAX
MAX ?? EACH??
500V MAX
20A
m A
COM
V/Ω
Schalten Sie nun das Meßgerät und den Computer ein.
b) Verwendung der optional erhältlichen Software (nicht im
Lieferumfang des Multimeters)
Das MS-DOS-Programm ist mit DIGISCOP bezeichnet und unter
INSTALL auf einer Diskette abgelegt. Das Windowsprogramm
heißt ebenfalls DIGISCOP und ist unter SETUP auf einer anderen
Diskette abgespeichert.
Der Gebrauch der MS-DOS-Software ist wie folgt beschrieben:
Hinweis!
Die folgende(n) Installation(en) setzt(setzen) Grundkenntnisse
über verschiedene MS-DOS-Befehle und eine vorhandene Fest-
platte voraus. Lesen Sie das MS-DOS-Handbuch bezüglich der
99
