Z U S A T Z I N F O R M A T I O N
C
B E D I E N U N G S A N L E I T U N G

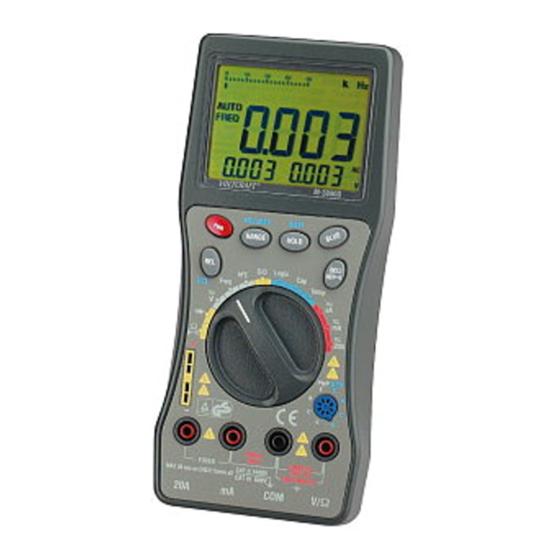

Digital-Multimeter M-3890D
Best.-Nr. 12 12 12
Sehr geehrter Kunde,
wir bitten Sie, folgende Punkte zu beachten:
1. Entgegen dem Katalogtext und der Bedienungsanleitung ist im
Lieferumfang kein Gummiholster/Gummischutzrahmen enthalten.
2. Die in der Bedienungsanleitung erwähnte USB-Treiberdiskette ist
zum Betrieb des Gerätes nicht mehr nötig und daher im Lieferumfang
nicht enthalten. Der Treiber ist in Windows bereits vorhanden und
wird automatisch installiert, sobald Sie das Messgerät an einen PC
mit USB- Schnittstelle anschließen.
3. Auf S. 23 im Kapitel m) „Strommessung im 20A-Bereich" hat sich ein
Druckfehler eingeschlichen. Richtig muß es heißen:
Zur Messung von Wechselströmen gehen Sie wie folgt vor:
Verbinden Sie die schwarze Messleitung mit der COM-Buchse
-
(14) und die rote Messleitung mit der 20A-Buchse (11).
Zum Abgreifen der Signal-Ausgangsspannung können Sie unter der
4.
B/N 121222 das passendes Adapterkabel zusätzlich bestellen.
Wir bitten um Ihr Verständnis.
Z U R
UPGRADE
Stand: 08/01
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Conrad M-3890D
Inhaltszusammenfassung für Conrad M-3890D
- Seite 1 Z U R B E D I E N U N G S A N L E I T U N G UPGRADE Stand: 08/01 Digital-Multimeter M-3890D Best.-Nr. 12 12 12 Sehr geehrter Kunde, wir bitten Sie, folgende Punkte zu beachten: 1.
-
Seite 2: Einführung
B E D I E N U N G S A N L E I T U N G Einführung Version 06/01 Sehr geehrter Kunde, wir bedanken uns für den Kauf des Digital- Multimeters M-3890D. Mit diesem Multimeter haben Sie ein Messgerät nach dem neuesten Stand der Tech- Digital-Multimeter M-3890D nik erworben. -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Bestimmungsgemäße Verwendung dieses Multimeters umfasst: • Messung von Widerständen bis 40 Mohm und Durchgangsprüfung (< 30 Ohm akustisch). • Diodentest. • Messung von Gleichspannung bis max. 1000 V, • Messung von Wechselspannung bis max. 750 V, • Messung von Frequenzen bis 4 MHz •... -
Seite 4: Produktbeschreibung
Produktbeschreibung Funktion Bereich Auflösung Genauigkeit Eingangswiderstand/ Überlastschutz Das Digitalmultimeter (im folgendem DMM genannt) besitzt eine kontrastreiche, 3 4 nF 1 pF stellige Multifunktionsanzeige mit zwei kleinen Subdisplays und eine integrierte Bal- 40 nF 10 pF kenanzeige. Weiter werden in der Anzeige alle Messbereiche, Vorzeichen und Son- 400 nF 100 pF ±... -
Seite 5: Inhaltsverzeichnis
Dennoch kann es zu Problemen oder Störungen kommen. (22) Linke Unteranzeige (Subdisplay) Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht (23) Rechte Unteranzeige (Subdisplay) selbst beheben können: (24) Funktions-Anzeigebereich für die Subdisplays (25) Hauptanzeige (3 -stellig, max. Anzeigewert 3999) Beachten Sie unbedingt die Sicherheitshinweise! (26) Funktions-Anzeigebereich für die Hauptanzeige (27) Batteriesymbol;... -
Seite 6: Datenübertragung Zu Einem Computer
- Verbinden Sie nun die beiden Messspitzen in Reihe mit dem Messobjekt (Genera- Die Spannung zwischen einer beliebigen Buchse des Messgerätes und 500 V MAX o tor, Schaltung usw.), der Messwert wird nun im Hauptdisplay (25) angezeigt. Im Erde darf 500 VDC und AC nicht überschreiten. linken Subdisplay (22) erscheint der Messert um 1 Sek. -
Seite 7: Temperaturmessung
Hinweis! Achtung! Betreiben Sie das Messgerät auf keinen Fall im geöffneten Beachten Sie, daß das Multimeter ca. 2-3 Sekunden benötigt, um die Anzeige zu stabilisieren. Im rechten Subdisplay wird der momentane Messwert um 1 sek. verzö- Zustand! Lebensgefahr! gert dargestellt ("pseudo-Hold"). Entladen Sie vor Messbeginn alle zu messenden Kondensatoren. - Seite 8 Messwert 1 Sek. verspätet an. Der hFE-Messwert ist nicht absolut genau. Er sagt Achtung! Der Bereichswahlschalter darf während der Messung lediglich aus, ob der Transistor arbeitet oder nicht. Die Tatsächliche Verstärkung nicht verstellt werden. eines Transistors hängt von seinem Arbeitsstrom ab. Dieses Multimeter kann einen Basisstrom bis zu 1000µA, bei einer Uce von 2,8 V liefern.
-
Seite 9: Wechselspannungsmessung
Der Gleichspannungsbereich "V DC" weist einen Eingangswiderstand von ca. 10 "MAX"-Messwert umgeschaltet. Bei erneuter Betätigung wird diese Funktion wie- MOhm auf. Sobald bei der Gleichspannung ein Minus "-" vor dem Messwert der deaktiviert. Diese Funktion ist nicht im Messbereich "S/O" und "Logic" mög- erscheint, ist die gemessene Spannung negativ (oder die Messleitungen sind ver- lich. -
Seite 10: Einstellelemente
Einstellelemente Messtoleranzen Angabe der Genauigkeit in ± (% der Ablesung (= reading = rdg) + Anzeigefehler in (Abbildung siehe Ausklappseite) digits (= dgt = Anzahl der kleinsten Stellen)). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23°C ± 5°C, bei einer rel. Luftfeuchtigkeit von kleiner als 75 Multimeter %, nicht kondensierend. -
Seite 11: Wartung
überwachen. Stellen Sie vor jeder Spannungsmessung sicher, daß sich das Mess- Mit dem Digitalmultimeter M-3890D USB haben Sie ein Produkt erworben, welches gerät nicht im Strommessbereich befindet. nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist. -
Seite 12: Lieferumfang
Zur Messung von Wechselströmen gehen Sie wie folgt vor: - Verbinden Sie die schwarze Messleitung mit der COM- Buchse (14) und die rote Messleitung mit der mA-Buch- Multimeter M-3890D se (12). Gummischutzrahmen - Wenn Sie Ströme bis max. 4 mA messen wollen, stellen Blockbatterie 9V Sie den Bereichswahlschalter (8) auf Position µA... -
Seite 13: Anschluss Der Messleitungen
Eine übliche vorgehensweise wird folgend beschrieben: Schmelzsicherungen weisen eine Auslösecharakteristik von >1,5 auf; die 15A- Sicherung für den 20A- Messbereich benötigt demnach einen Auslösestrom von ca. 22,5 A; bei diesem Strom löst die Sicherung zuverlässig aus und verhindert - Verbinden Sie nun die schwarze Messspitze mit Massepotential (-) und die rote so einen Messgerätedefekt. -
Seite 14: Tasten- Und Sonderfunktionen
f) Tasten- und Sonderfunktionen f) Frequenzmessung Achtung! PWR (= Power) Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Betriebsschalter rastend; gedrückt Berühren Sie keine Schaltungen oder Schaltungsteile, wenn Sie höhere Span- nungen als 25 V ACrms oder 35 V DC darin messen. REL (= Relative) Differenzwertanzeige zu einem frei definierbaren Bezugswert. -
Seite 15: Widerstandsmessung
a) Widerstandsmessung c) Diodentest Zu dieser Messung gehen sie wie folgt vor: Achtung! Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen - Verbinden Sie die schwarze Messleitung mit der COM- und Bauelemente sowie andere Messobjekte unbedingt Spannungslos sind. Buchse (14) und die rote Messleitung mit der VΩ-Buch- se (13) bis diese plan am Messgerät aufliegen.
