Zertifizierung von Twisted Pair-Verkabelung
1
Einschalten des Testers
Laden Sie ggf. den Akku auf. Schließen Sie das Netzteil an
eine Steckdose und an den Adapteranschluss an () wie in
Abbildung 1. Der Tester kann während des Aufladens des
Akkus verwendet werden.
2
Festlegen der Einstellungen
2-1 Tippen Sie auf dem Startbildschirm auf das Feld für das
Test-Setup (s. Abbildung 2).
2-2 Tippen Sie im Bildschirm TEST ÄNDERN auf einen Test für
Twisted Pair, und tippen Sie dann auf BEARBEITEN.
2-3 Tippen Sie auf dem Bildschirm TEST-SETUP auf die
folgenden Felder, um die jeweiligen Einstellungen
festzulegen.
2-4 Zum Speichern der Einstellungen tippen Sie auf dem
Bildschirm TEST-SETUP auf SPEICHERN.
A
B
C

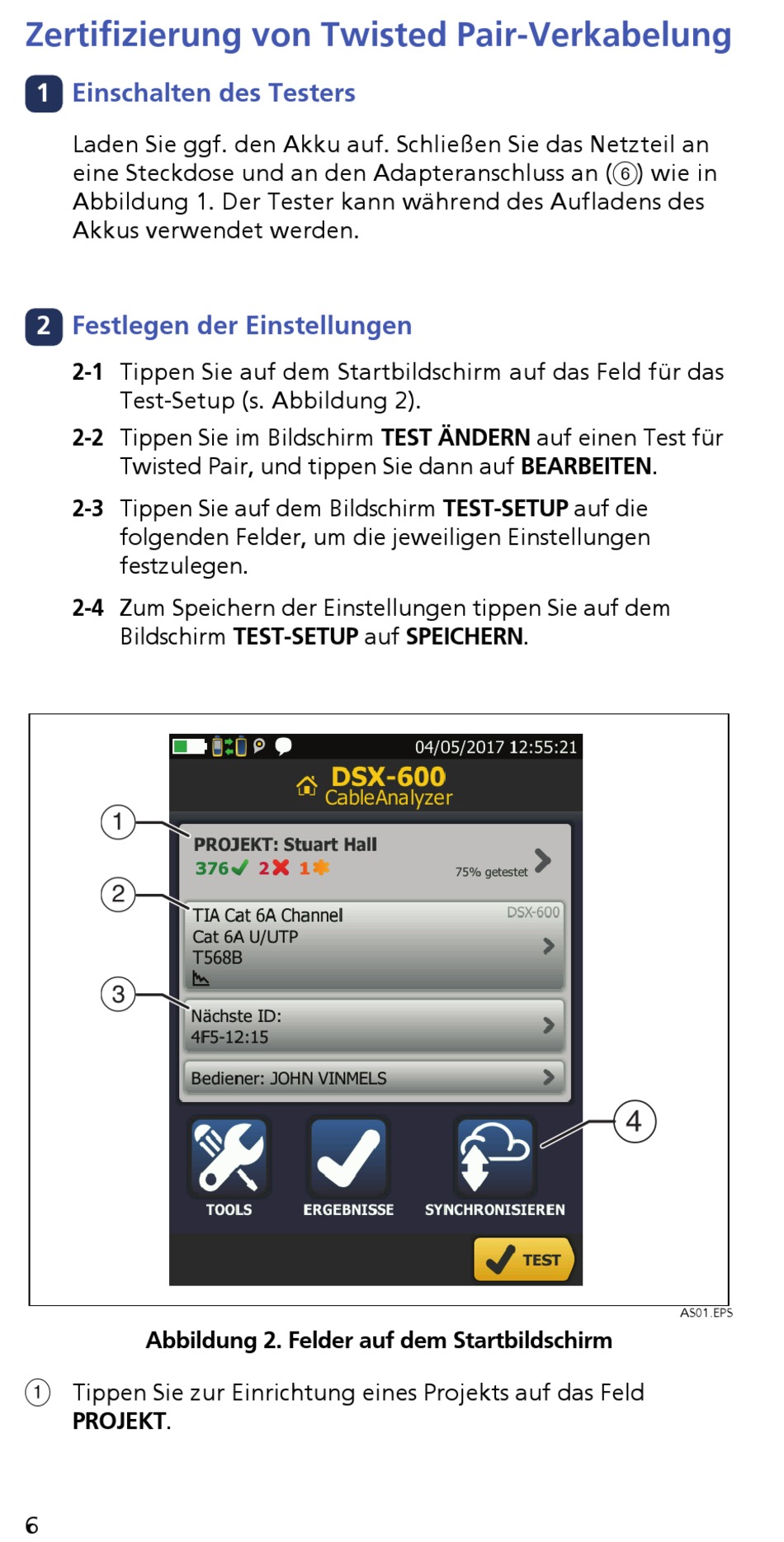

Abbildung 2. Felder auf dem Startbildschirm
Tippen Sie zur Einrichtung eines Projekts auf das Feld
PROJEKT.
6
D
AS01.EPS
