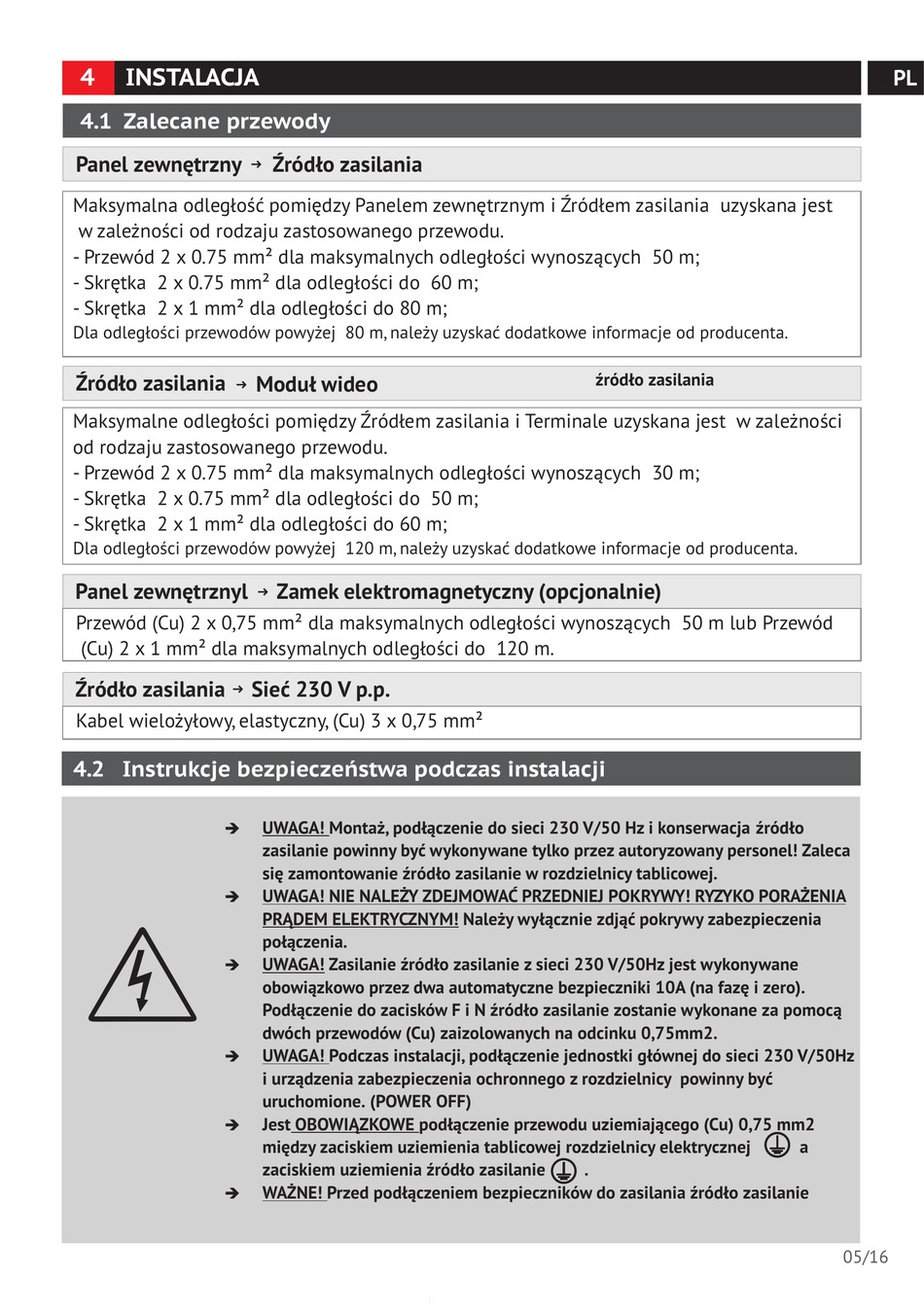

4 INSTALACJA
4.1 Zalecane przewody
Panel zewnętrzny
Maksymalna odległość pomiędzy Panelem zewnętrznym i Źródłem zasilania uzyskana jest
w zależności od rodzaju zastosowanego przewodu.
- Przewód 2 x 0.75 mm² dla maksymalnych odległości wynoszących 50 m;
- Skrętka 2 x 0.75 mm² dla odległości do 60 m;
- Skrętka 2 x 1 mm² dla odległości do 80 m;
Dla odległości przewodów powyżej 80 m, należy uzyskać dodatkowe informacje od producenta.
Źródło zasilania
Maksymalne odległości pomiędzy Źródłem zasilania i Terminale uzyskana jest w zależności
od rodzaju zastosowanego przewodu.
- Przewód 2 x 0.75 mm² dla maksymalnych odległości wynoszących 30 m;
- Skrętka 2 x 0.75 mm² dla odległości do 50 m;
- Skrętka 2 x 1 mm² dla odległości do 60 m;
Dla odległości przewodów powyżej 120 m, należy uzyskać dodatkowe informacje od producenta.
Panel zewnętrznyl
Przewód (Cu) 2 x 0,75 mm² dla maksymalnych odległości wynoszących 50 m lub Przewód
(Cu) 2 x 1 mm² dla maksymalnych odległości do 120 m.
Źródło zasilania
Kabel wielożyłowy, elastyczny, (Cu) 3 x 0,75 mm²
4.2 Instrukcje bezpieczeństwa podczas instalacji
è
è
è
è
è
è
Źródło zasilania
Moduł wideo
Zamek elektromagnetyczny (opcjonalnie)
Sieć 230 V p.p.
UWAGA! Montaż, podłączenie do sieci 230 V/50 Hz i konserwacja źródło
zasilanie powinny być wykonywane tylko przez autoryzowany personel! Zaleca
się zamontowanie źródło zasilanie w rozdzielnicy tablicowej.
UWAGA! NIE NALEŻY ZDEJMOWAĆ PRZEDNIEJ POKRYWY! RYZYKO PORAŻENIA
PRĄDEM ELEKTRYCZNYM! Należy wyłącznie zdjąć pokrywy zabezpieczenia
połączenia.
UWAGA! Zasilanie źródło zasilanie z sieci 230 V/50Hz jest wykonywane
obowiązkowo przez dwa automatyczne bezpieczniki 10A (na fazę i zero).
Podłączenie do zacisków F i N źródło zasilanie zostanie wykonane za pomocą
dwóch przewodów (Cu) zaizolowanych na odcinku 0,75mm2.
UWAGA! Podczas instalacji, podłączenie jednostki głównej do sieci 230 V/50Hz
i urządzenia zabezpieczenia ochronnego z rozdzielnicy powinny być
uruchomione. (POWER OFF)
Jest OBOWIĄZKOWE podłączenie przewodu uziemiającego (Cu) 0,75 mm2
między zaciskiem uziemienia tablicowej rozdzielnicy elektrycznej
zaciskiem uziemienia źródło zasilanie
WAŻNE! Przed podłączeniem bezpieczników do zasilania źródło zasilanie
źródło zasilania
.
