è
fonte di alimentazione verificate la correttezza delle connessioni negli impianti.
Verificare visualmente e attraverso misurazione con un ohmmetro.
è
alimentazione prima dell'abbinamento degli due interruttori (230V/50Hz).
è
è
esterno, terminale, etc.) a tensioni superiori a 15V c.c. o direttamente alla rete
(230V/50Hz). PERICOLO DI SCOSSA ELETTRICA e di distruzione dell'impianto di
video citofono.

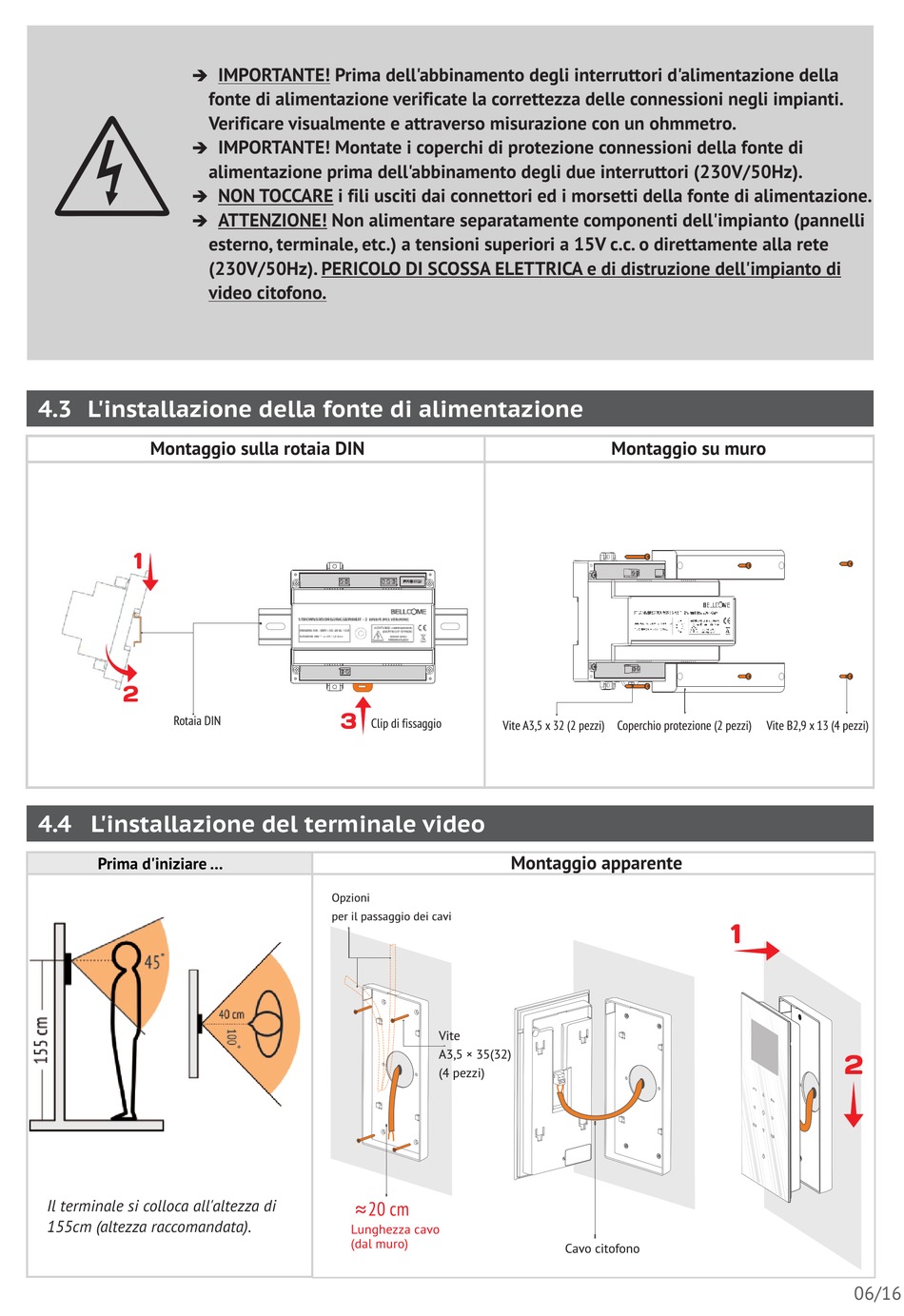

4.3 L'installazione della fonte di alimentazione
Montaggio sulla rotaia DIN
1
2
Rotaia DIN
4.4 L'installazione del terminale video
Prima d'iniziare ...
Il terminale si colloca all'altezza di
155cm (altezza raccomandata).
IMPORTANTE! Prima dell'abbinamento degli interruttori d'alimentazione della
IMPORTANTE! Montate i coperchi di protezione connessioni della fonte di
NON TOCCARE i fili usciti dai connettori ed i morsetti della fonte di alimentazione.
ATTENZIONE! Non alimentare separatamente componenti dell'impianto (pannelli
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
RISK OF
ELECTRICAL SHOCK!
3
Clip di fissaggio
Opzioni
per il passaggio dei cavi
≈20 cm
Lunghezza cavo
(dal muro)
Vite A3,5 x 32 (2 pezzi)
Montaggio apparente
Vite
A3,5 × 35(32)
(4 pezzi)
Cavo citofono
Montaggio su muro
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
RISK OF
ELECTRICAL SHOCK!
Coperchio protezione (2 pezzi)
Vite B2,9 x 13 (4 pezzi)
1
2
06/16
