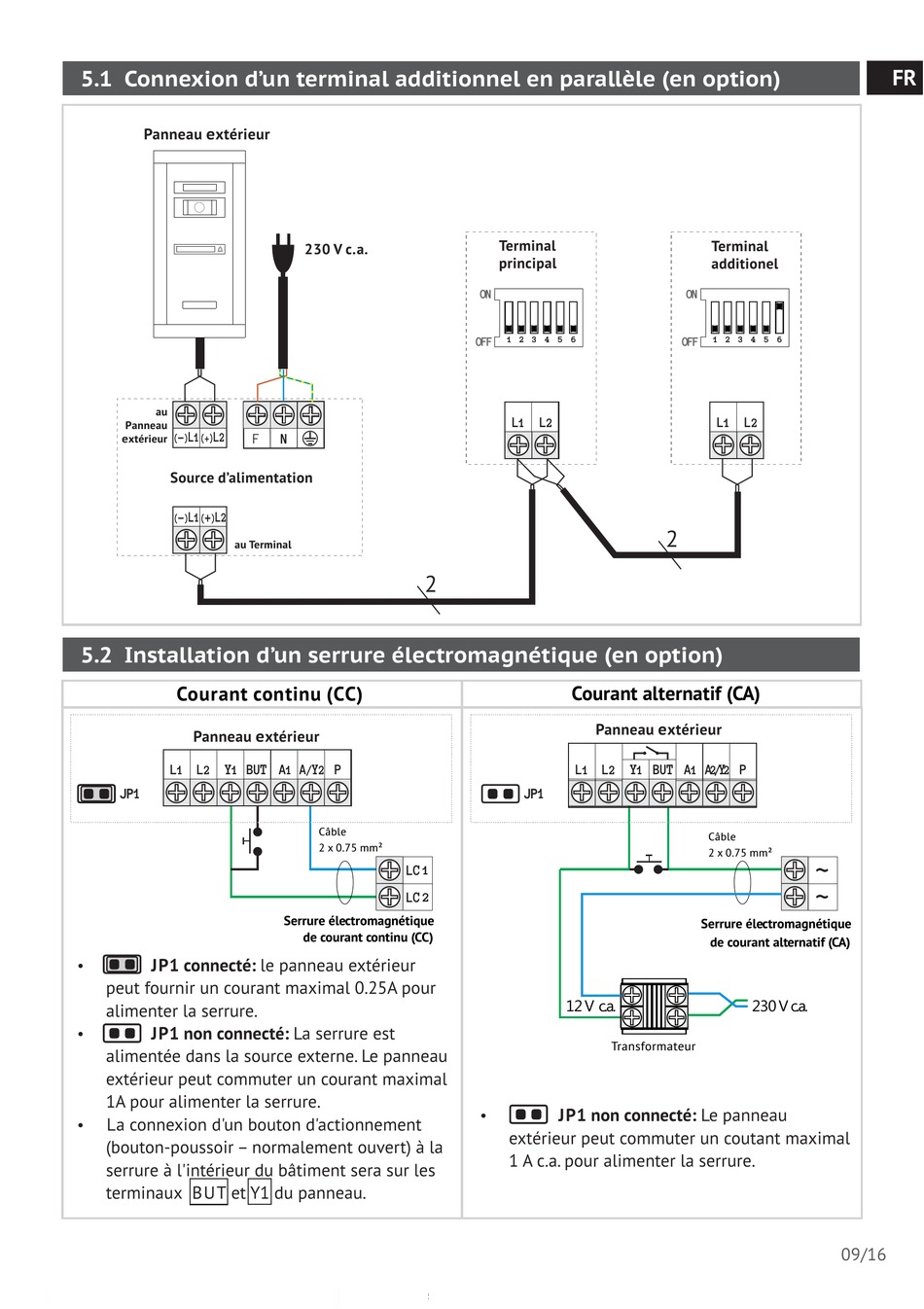

5.1 Connexion d'un terminal additionnel en parallèle (en option)
Panneau extérieur
au
Panneau
extérieur
Source d'alimentation
au Terminal
5.2 Installation d'un serrure électromagnétique (en option)
Courant continu (CC)
Panneau extérieur
JP1 connecté: le panneau extérieur
Ÿ
peut fournir un courant maximal 0.25A pour
alimenter la serrure.
JP1 non connecté: La serrure est
Ÿ
alimentée dans la source externe. Le panneau
extérieur peut commuter un courant maximal
1A pour alimenter la serrure.
La connexion d'un bouton d'actionnement
Ÿ
(bouton-poussoir – normalement ouvert) à la
serrure à l'intérieur du bâtiment sera sur les
terminaux BUT et Y1 du panneau.
230 V c.a.
F N
2
Câble
2 x 0.75 mm²
1
2
Serrure électromagnétique
de courant continu (CC)
Terminal
principal
ON
OFF 1 2 3 4 5 6
L L
1 2
Courant alternatif (CA)
Panneau extérieur
12 V c.a.
Transformateur
JP1 non connecté: Le panneau
Ÿ
extérieur peut commuter un coutant maximal
1 A c.a. pour alimenter la serrure.
Terminal
additionel
ON
OFF 1 2 3 4 5 6
L L
1 2
2
Câble
2 x 0.75 mm²
Serrure électromagnétique
de courant alternatif (CA)
230 V c.a.
