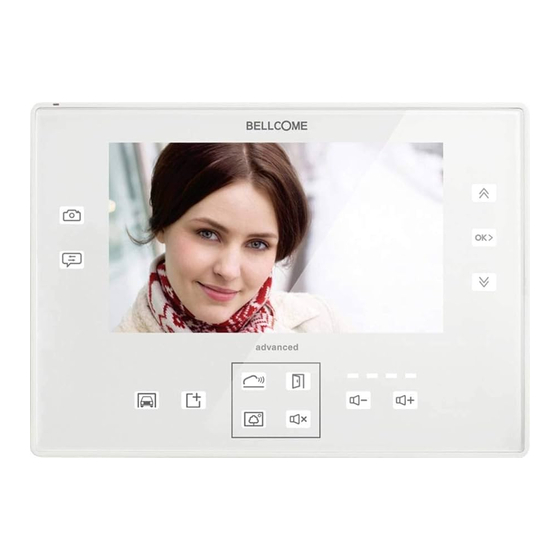

- Seite 1 BENUTZERHANDBUCH Audio & Videoinneneinheiten 4 DRAHT - Türsprechanlage smart Audio smart 3.5" Video smart 7" Video advanced 7" Video...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Einstellungen der Touch Line Inneneinheiten Beschreibung der Touch Line Inneneinheiten Verwendung der Touch Line Inneneinheiten Empfohlene Kabel. Verwendung der Touch Line Außeneinheiten Installation der Touch Line Inneneinheiten Wartung Programmierung der Adressen der Konformitätserklärung. Garantie. Touch Line Inneneinheiten Sicherheitshinweise Das Gerät NICHT mit 110 - 230 Va.c. -
Seite 3: Empfohlene Kabel
Empfohlene Kabel. Installation der Touch Line Inneneinheiten Empfohlene Kabel DRAHT-System (Standard) 4 Drähte x 0.5 mm (Typ H03VV-F4G 0.5) für max. 60 Lm oder ein anderer ähnlicher Kabeltyp; 4 Drähte x 0.75 mm (Typ H03VV-F4G 0.75) für max. 150 Lm oder ein anderer ähnlicher Kabeltyp;... - Seite 4 Installation der Audioinneneinheit ATM.0S403.BLB(W)04 1. Befestigen Sie das rückseitige Gehäuse 1. Platzieren Sie die Inneneinheit vordere Gehäuse mit den befestigten Steckern über an der Wand. dem hinteren Gehäuse. 2. Empfohlene Höhe H = 135 cm 2. Ziehen Sie die Inneneinheit nach unten, bis sie verriegelt ist.
-
Seite 5: Anschluss Der Zusätzliche Inneneinheiten
Installation der 7“ Videoinneneinheit VTM.7S403.BLB(W)04/ VTA.7S903.BLB(W)04 1. Befestigen Sie das rückseitige Gehäuse 1. Platzieren Sie die Inneneinheit vordere an der Wand. Gehäuse mit den befestigten Steckern über dem hinteren Gehäuse. 2. Empfohlene Höhe H = 135 cm 2. Ziehen Sie die Inneneinheit nach unten, bis sie verriegelt ist. -
Seite 6: Anschluss Der Gong
Anschluss der GONG Wechselstrom elektromagnetischer GONG SIG 2A TRAF Terminal max.40w Audio-Video AC:12V AC:max.3A 110/230Vc.a. 50/60Hz DC:max.0.1A GONG Relais DC:12V max. AC:5A AC:12V AC:max.3A Gleichstrom elektromagnetischer GONG Terminal SIG 2A Audio-Video AC:110/230Vc.a. 50/60Hz 110/230Vc.a. DC 12V DC:max.3A 50/60Hz DC:max.0.1A DC:12Vc.c. Relais DC:12V GONG max. -
Seite 7: Programmierung Der Adressen Der Touch Line Inneneinheiten
Programmierung der Adressen der Touch Line Inneneinheiten Die manuelle Programmierung der Adresse der Inneneinheit (Wohnungsnummer / Familie) Alle Touch Line-Inneneinheiten sind ab Werk mit der Adresse 1 programmiert. Die Inneneinheiten von Wohnungen mit Nummern von 2 bis 9999 werden mit der Nummer (Adresse) der jeweiligen Wohnung / Familie programmiert. -
Seite 8: Videobild-Einstellung
VIDEOBILD-EINSTELLUNG Diese Einstellung wird nur dann vorgenommen, wenn die Helligkeit des Videobild- Displays nicht dem Blickwinkel entspricht, aus dem die Videoinneneinheit Einstellung betrachtet wird. Stellen Sie mit der Inneneinheit im ÜBERWACHUNG-Modus (smart das Bild mit sehr kleinen Drehungen der Helligkeitsregler auf der Rückseite Inneneinheiten) der Inneneinheit ein. - Seite 9 EINSTELLUNG DER GESPRÄCHSLAUTSTÄRKE Durch aufeinanderfolgendes kurzes Berühren der Tasten können Sie die Lautstärke in 4 Stufen einstellen. Der ausgewählte Lautstärkepegel wird visuell durch die entsprechende weiße LED angezeigt. AUX 1 Der erste zusätzliche Befehl kann geöffnet werden: - im Standby-Modus durch langes Drücken der Taste; - während des Anrufs, Gesprächs oder der Überwachung durch kurzes Berühren der Taste.
-
Seite 10: Verwendung Der Touch Line Außeneinheiten
Verwendung der Touch Line Außeneinheiten 1 Fam. 8 Fam. 10-255 Fam. LEDs (Tag und Nacht weiße LEDs signalisieren Beleuchtung) den Status während der Orientierbare Videokamera Verwendung Name 5 Elektronische Anzeige Name 8 Touch-Taste Name 4 Name 7 mit dem Name 1 Name 4 Name 6 Namen der Familie... -
Seite 11: Wartung
Wartung Die Audio-Video-Inneneinheiten der Touch Line Linie müssen von Wasser, Kalk oder anderen flüssigen Stoffen, Schlägen, Dämpfen, Pulvern, Staub usw. ferngehalten werden. Die Touch Line-Außeneinheiten müssen von korrosiven Substanzen, Kalk und Schlägen ferngehalten werden. V erwenden Sie zum Reinigen der Glasscheiben ein sauberes Tuch und eine Lösung für die Glasreinigung. - Seite 12 BELLCOME is a trademark of ELECTRA Group - No. 013502646 - EUIPO - Alicante, Spain BELLCOME/ELECTRA products are registered as Industrial Models - EUIPO - Alicante, Spain The products are The products contain UL-compliant The products are manufactured under CE certified.
