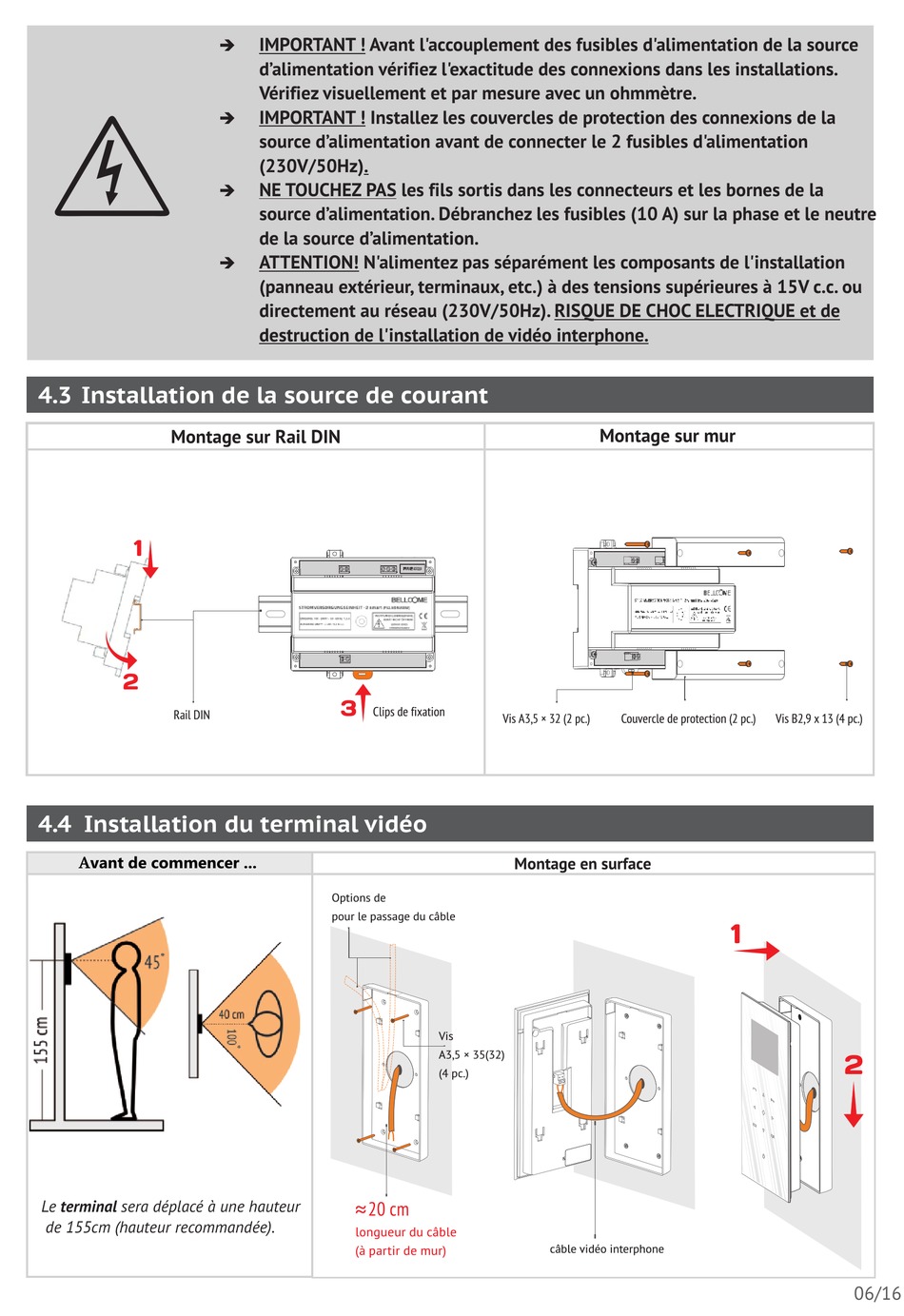

4.3 Installation de la source de courant
Montage sur Rail DIN
1
2
Rail DIN
4.4 Installation du terminal vidéo
Avant de commencer ...
Le terminal sera déplacé à une hauteur
de 155cm (hauteur recommandée).
IMPORTANT ! Avant l'accouplement des fusibles d'alimentation de la source
è
d'alimentation vérifiez l'exactitude des connexions dans les installations.
Vérifiez visuellement et par mesure avec un ohmmètre.
IMPORTANT ! Installez les couvercles de protection des connexions de la
è
source d'alimentation avant de connecter le 2 fusibles d'alimentation
(230V/50Hz).
NE TOUCHEZ PAS les fils sortis dans les connecteurs et les bornes de la
è
source d'alimentation. Débranchez les fusibles (10 A) sur la phase et le neutre
de la source d'alimentation.
ATTENTION! N'alimentez pas séparément les composants de l'installation
è
(panneau extérieur, terminaux, etc.) à des tensions supérieures à 15V c.c. ou
directement au réseau (230V/50Hz). RISQUE DE CHOC ELECTRIQUE et de
destruction de l'installation de vidéo interphone.
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT: 28V ± 10% / 1,2 A RISK OF
ELECTRICAL SHOCK!
3
Clips de fixation
Options de
pour le passage du câble
≈20 cm
longueur du câble
(à partir de mur)
Montage sur mur
Vis A3,5 × 32 (2 pc.)
Montage en surface
Vis
A3,5 × 35(32)
(4 pc.)
câble vidéo interphone
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT: 28V ± 10% / 1,2 A RISK OF
ELECTRICAL SHOCK!
Couvercle de protection (2 pc.) Vis B2,9 x 13 (4 pc.)
1
2
06/16
