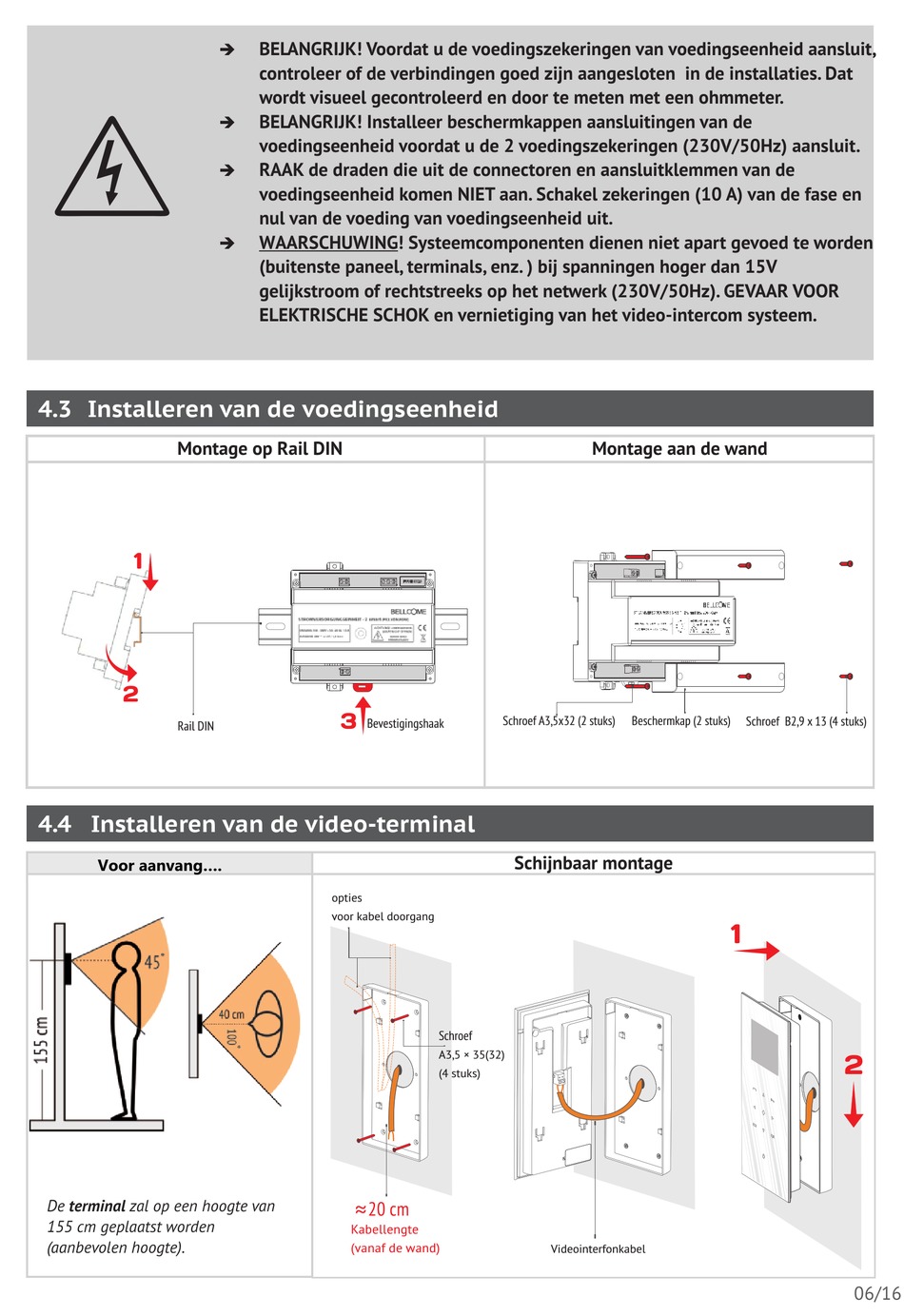

Bellcome 2 smart Benutzerhandbuch Seite 72

4.3 Installeren van de voedingseenheid
Montage op Rail DIN
1
2
Rail DIN
4.4 Installeren van de video-terminal
Voor aanvang....
De terminal zal op een hoogte van
155 cm geplaatst worden
(aanbevolen hoogte).
BELANGRIJK! Voordat u de voedingszekeringen van
è
controleer of de verbindingen goed zijn aangesloten in de installaties. Dat
wordt visueel gecontroleerd en door te meten met een ohmmeter.
BELANGRIJK! Installeer beschermkappen aansluitingen van de
è
voedingse enheid
RAAK de draden die uit de connectoren en aansluitklemmen van de
è
voedingse enheid
nul van de voeding van voedingse
WAARSCHUWING! Systeemcomponenten dienen niet apart gevoed te worden
è
(buitenste paneel, terminals, enz. ) bij spanningen hoger dan 15V
gelijkstroom of rechtstreeks op het netwerk (230V/50Hz). GEVAAR VOOR
ELEKTRISCHE SCHOK en vernietiging van het video-intercom systeem.
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT: 28V ± 10% / 1,2 A RISK OF
ELECTRICAL SHOCK!
3
Bevestigingshaak
opties
voor kabel doorgang
≈20 cm
Kabellengte
(vanaf de wand)
voordat u de 2 voedingszekeringen (230V/50Hz) aansluit.
komen NIET aan. Schakel zekeringen (10 A) van de fase en
enheid
Schroef A3,5x32 (2 stuks)
Sc hijnbaar
Schroef
A3,5 × 35(32)
(4 stuks)
Videointerfonkabel
voedingseenheid
uit.
Montage aan de wand
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT: 28V ± 10% / 1,2 A
RISK OF
ELECTRICAL SHOCK!
Beschermkap (2 stuks)
Schroef B2,9 x 13 (4 stuks)
montage
1
aansluit,
2
06/16
