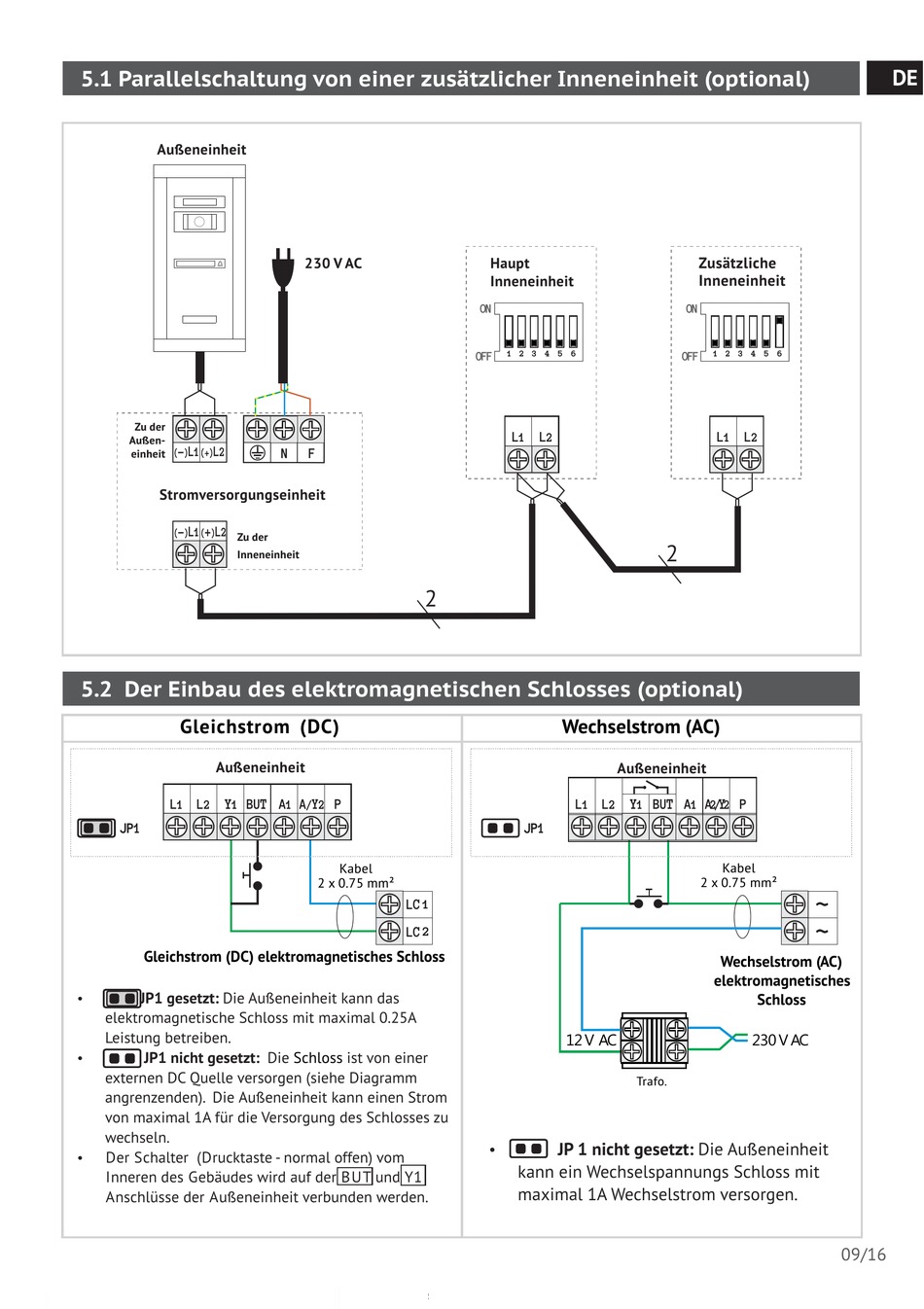

5.1 Parallelschaltung von einer zusätzlicher Inneneinheit (optional)
Außeneinheit
Zu der
Außen-
einheit
Stromversorgungseinheit
Zu der
Inneneinheit

5.2 Der Einbau des elektromagnetischen Schlosses (optional)

Gleichstrom (DC)
Außeneinheit
Gleichstrom (DC) elektromagnetisches Schloss
JP1 gesetzt: Die Außeneinheit kann das
Ÿ
elektromagnetische Schloss mit maximal 0.25A
Leistung betreiben.
JP1 nicht gesetzt: Die
Ÿ
externen DC Quelle versorgen (siehe Diagramm
angrenzenden). Die Außeneinheit
von maximal 1A für die Versorgung des Schlosses zu
wechseln.
Der Schalter (Drucktaste - normal offen) vom
Ÿ
Inneren des Gebäudes wird auf der BUT und Y1
Anschlüsse der Außeneinheit verbunden werden.
230 V AC
N F
2
Kabel
2 x 0.75 mm²
1
2
Schloss ist von einer
kann einen Strom
Haupt
Inneneinheit
ON
1 2 3 4 5 6
OFF
L L
1 2
Wechselstrom (AC)
Außeneinheit
12 V AC
Trafo.
JP 1 nicht gesetzt: Die Außeneinheit
Ÿ
kann ein Wechselspannungs Schloss mit
maximal 1A Wechselstrom versorgen.
Zusätzliche
Inneneinheit
ON
1 2 3 4 5 6
OFF
L L
1 2
2
Kabel
2 x 0.75 mm²
Wechselstrom (AC)
elektromagnetisches
Schloss
230 V AC
DE
09/16
