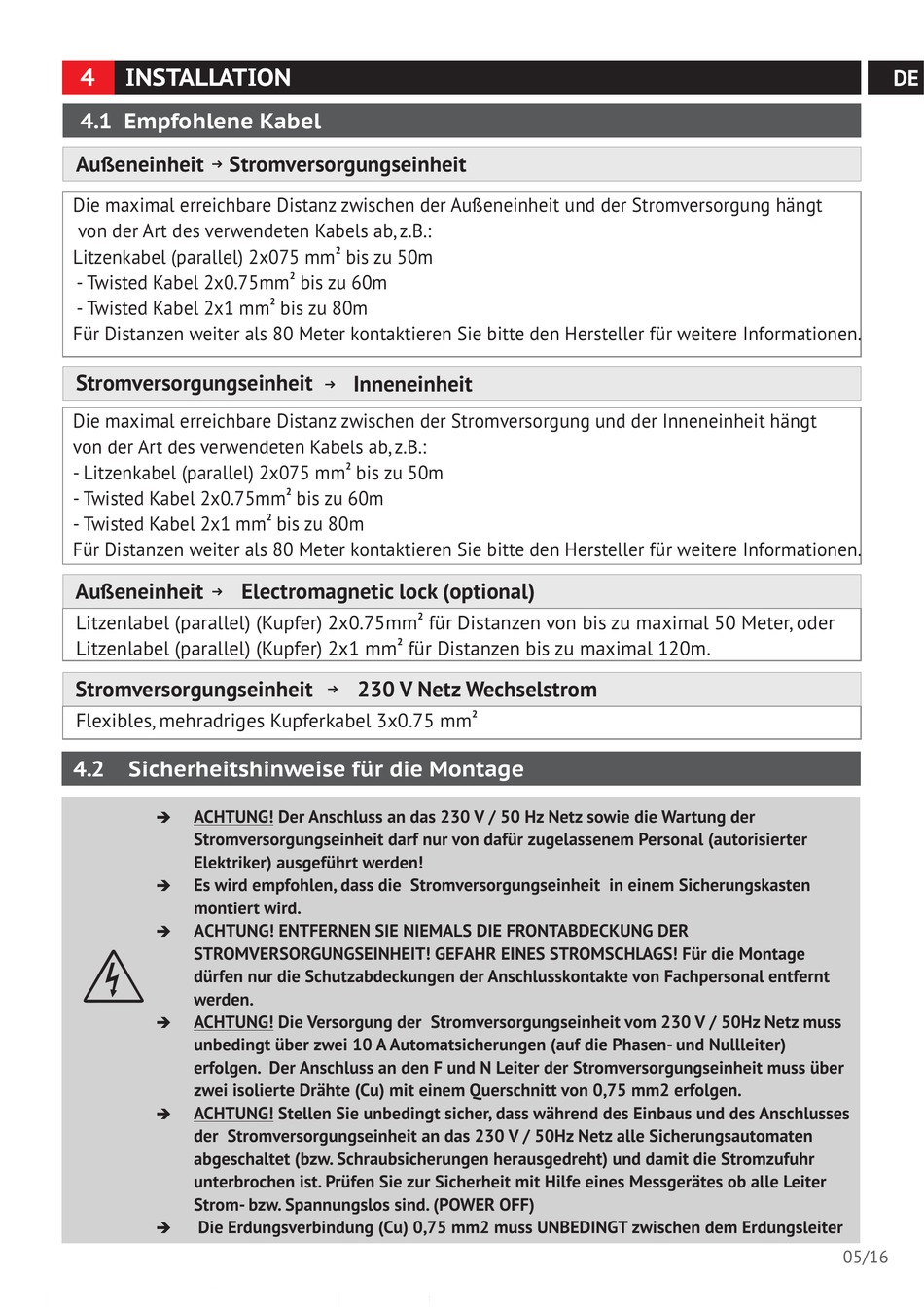

4 INSTALLATION
4.1 Empfohlene Kabel
Außeneinheit

Stromversorgungseinheit

Die maximal erreichbare Distanz zwischen der Außeneinheit und der Stromversorgung hängt
von der Art des verwendeten Kabels ab, z.B.:
Litzenkabel (parallel) 2x075 mm bis zu 50m
- Twisted Kabel 2x0.75mm bis zu 60m
- Twisted Kabel 2x1 mm bis zu 80m
Für Distanzen weiter als 80 Meter kontaktieren Sie bitte den Hersteller für weitere Informationen.
Stromversorgungseinheit
Die maximal erreichbare Distanz zwischen der Stromversorgung und der Inneneinheit hängt
von der Art des verwendeten Kabels ab, z.B.:
- Litzenkabel (parallel) 2x075 mm bis zu 50m
- Twisted Kabel 2x0.75mm bis zu 60m
- Twisted Kabel 2x1 mm bis zu 80m
Für Distanzen weiter als 80 Meter kontaktieren Sie bitte den Hersteller für weitere Informationen.
Außeneinheit Electromagnetic lock (optional)
Litzenlabel (parallel) (Kupfer) 2x0.75mm für Distanzen von bis zu maximal 50 Meter, oder
Litzenlabel (parallel) (Kupfer) 2x1 mm für Distanzen bis zu maximal 120m.
Stromversorgungseinheit
Flexibles, mehradriges Kupferkabel 3x0.75 mm
4.2 Sicherheitshinweise für die Montage
ACHTUNG! Der Anschluss an das 230 V / 50 Hz Netz sowie die Wartung der
è
Stromversorgungseinheit darf nur von dafür zugelassenem Personal (autorisierter
Elektriker) ausgeführt werden!
Es wird empfohlen, dass die Stromversorgungseinheit in einem Sicherungskasten
è
montiert wird.
ACHTUNG! ENTFERNEN SIE NIEMALS DIE FRONTABDECKUNG DER
è
STROMVERSORGUNGSEINHEIT! GEFAHR EINES STROMSCHLAGS! Für die Montage
dürfen nur die Schutzabdeckungen der Anschlusskontakte von Fachpersonal entfernt
werden.
ACHTUNG! Die Versorgung der Stromversorgungseinheit vom 230 V / 50Hz Netz muss
è
unbedingt über zwei 10 A Automatsicherungen (auf die Phasen- und Nullleiter)
erfolgen. Der Anschluss an den F und N Leiter der Stromversorgungseinheit muss über
zwei isolierte Drähte (Cu) mit einem Querschnitt von 0,75 mm2 erfolgen.
ACHTUNG! Stellen Sie unbedingt sicher, dass während des Einbaus und des Anschlusses
è
der Stromversorgungseinheit an das 230 V / 50Hz Netz alle Sicherungsautomaten
abgeschaltet (bzw. Schraubsicherungen herausgedreht) und damit die Stromzufuhr
unterbrochen ist. Prüfen Sie zur Sicherheit mit Hilfe eines Messgerätes ob alle Leiter
Strom- bzw. Spannungslos sind. (POWER OFF)
Die Erdungsverbindung (Cu) 0,75 mm2 muss UNBEDINGT zwischen dem Erdungsleiter
è
2
2
2
Inneneinheit
2
2
2
2
2
230 V Netz Wechselstrom
2
DE
05/16
