Assurez-vous que la vis Torx du panneau extérieur est complètement vissé à empêcher la
Ÿ
mise sous alarme anti-vol.
Vérifier la présence des tensions d'alimentation avec les valeurs indiquées ci-dessous, aux
bornes de la source d'alimentation (à l'aide d'un voltmètre de courant continu CC).
Tensions mesurées aux bornes de la Source d'alimentation: 28V±10%
Ÿ
Les tensions mesurées aux bornes du Panneau extérieur et aux bornes du Terminal: 26 ...
Ÿ
30 V c.c.

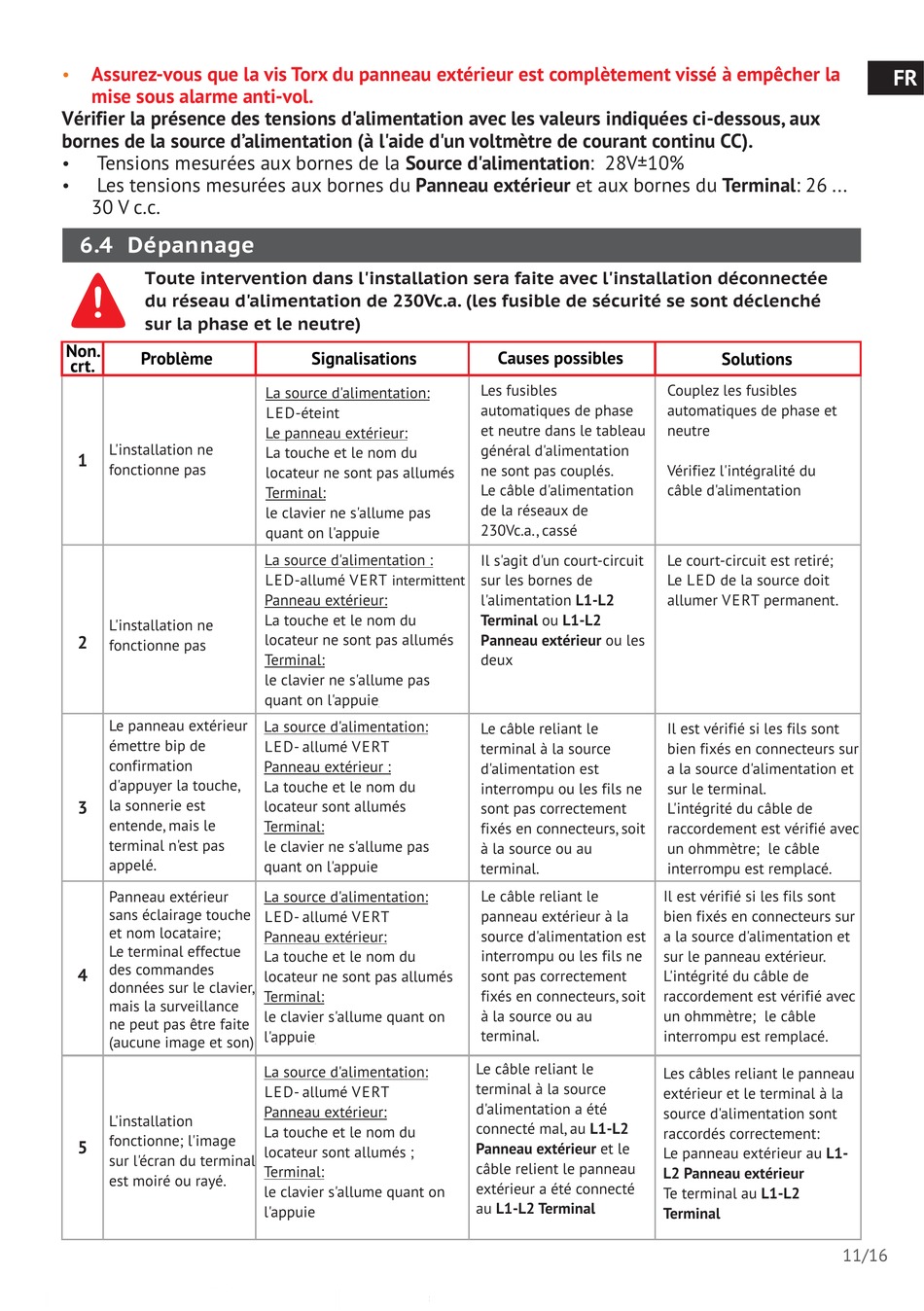

6.4 Dépannage
Toute intervention dans l'installation sera faite avec l'installation déconnectée
du réseau d'alimentation de 230Vc.a. (les fusible de sécurité se sont déclenché
sur la phase et le neutre)
Non.
Problème
crt.
L'installation ne
1
fonctionne pas
L'installation ne
2
fonctionne pas
Le panneau extérieur
émettre bip de
confirmation
d'appuyer la touche,
la sonnerie est
3
entende, mais le
terminal n'est pas
appelé.
Panneau extérieur
sans éclairage touche
et nom locataire;
Le terminal effectue
des commandes
4
données sur le clavier,
mais la surveillance
ne peut pas être faite
(aucune image et son)
L'installation
fonctionne; l'image
5
sur l'écran du terminal
est moiré ou rayé.
Signalisations
La source d'alimentation:
LED-éteint
Le panneau extérieur:
La touche et le nom du
locateur ne sont pas allumés
Terminal:
le clavier ne s'allume pas
quant on l'appuie
La source d'alimentation :
LED-allumé VERT
intermittent
Panneau extérieur:
La touche et le nom du
locateur ne sont pas allumés
Terminal:
le clavier ne s'allume pas
quant on l'appuie
La source d'alimentation:
LED- allumé VERT
Panneau extérieur :
La touche et le nom du
locateur sont allumés
Terminal:
le clavier ne s'allume pas
quant on l'appuie
La source d'alimentation:
LED- allumé VERT
Panneau extérieur:
La touche et le nom du
locateur ne sont pas allumés
Terminal:
le clavier s'allume quant on
l'appuie
La source d'alimentation:
LED- allumé VERT
Panneau extérieur:
La touche et le nom du
locateur sont allumés ;
Terminal:
le clavier s'allume quant on
l'appuie
Causes possibles
Les fusibles
automatiques de phase
et neutre dans le tableau
général d'alimentation
ne sont pas couplés.
Le câble d'alimentation
de la réseaux de
230Vc.a., cassé
Il s'agit d'un court-circuit
sur les bornes de
l'alimentation L1-L2
Terminal ou L1-L2
Panneau extérieur ou les
deux
Le câble reliant le
terminal à la source
d'alimentation est
interrompu ou les fils ne
sont pas correctement
fixés en connecteurs, soit
à la source ou au
terminal.
Le câble reliant le
panneau extérieur à la
source d'alimentation est
interrompu ou les fils ne
sont pas correctement
fixés en connecteurs, soit
à la source ou au
terminal.
Le câble reliant le
terminal à la source
d'alimentation a été
connecté mal, au L1-L2
Panneau extérieur et le
câble relient le panneau
extérieur a été connecté
au L1-L2 Terminal
Solutions
Couplez les fusibles
automatiques de phase et
neutre
Vérifiez l'intégralité du
câble d'alimentation
Le court-circuit est retiré;
Le LED de la source doit
allumer VERT permanent.
Il est vérifié si les fils sont
bien fixés en connecteurs sur
a la source d'alimentation et
sur le terminal.
L'intégrité du câble de
raccordement est vérifié avec
un ohmmètre; le câble
interrompu est remplacé.
Il est vérifié si les fils sont
bien fixés en connecteurs sur
a la source d'alimentation et
sur le panneau extérieur.
L'intégrité du câble de
raccordement est vérifié avec
un ohmmètre; le câble
interrompu est remplacé.
Les câbles reliant le panneau
extérieur et le terminal à la
source d'alimentation sont
raccordés correctement:
Le panneau extérieur au L1-
L2 Panneau extérieur
Te terminal au L1-L2
Terminal
FR
11/16
