des Schaltschrankes und dem Erdungsleiter
hergestellt werden.
WICHTIG! Vor dem Einschalten der Netzsicherungen für die Stromversorgungseinheit,
è
überprüfen Sie die Richtigkeit der Anschlüsse. Prüfen sie diese visuell und auch mit Hilfe
eines Ohmmeters.
WICHTIG! Montieren sie unbedingt wieder die Abdeckungen der Anschlüsse an der
è
Stromversorgungseinheit bevor Sie die Versorgungssicherungen(230V / 50Hz)
einschalten.
BERÜHREN SIE NIEMALS Drähte welche aus der Stromversorgungseinheit ragen.
è
Schalten Sie die Sicherungen (10 A) vom Phasen- und Nullleiter der Stromversorgung ab.
ACHTUNG! Versorgen Sie die Komponenten der Anlage (Außeneinheit, Inneneinheit, oder
è
andere Zusatzgeräte) NIEMALS mit einer Spannung höher als 15 V Gleichstrom oder mit
Wechselspannung direkt (230 V / 50 Hz). GEFAHR EINES ELEKTROSCHOCKS und
Zerstörung der Anlage.

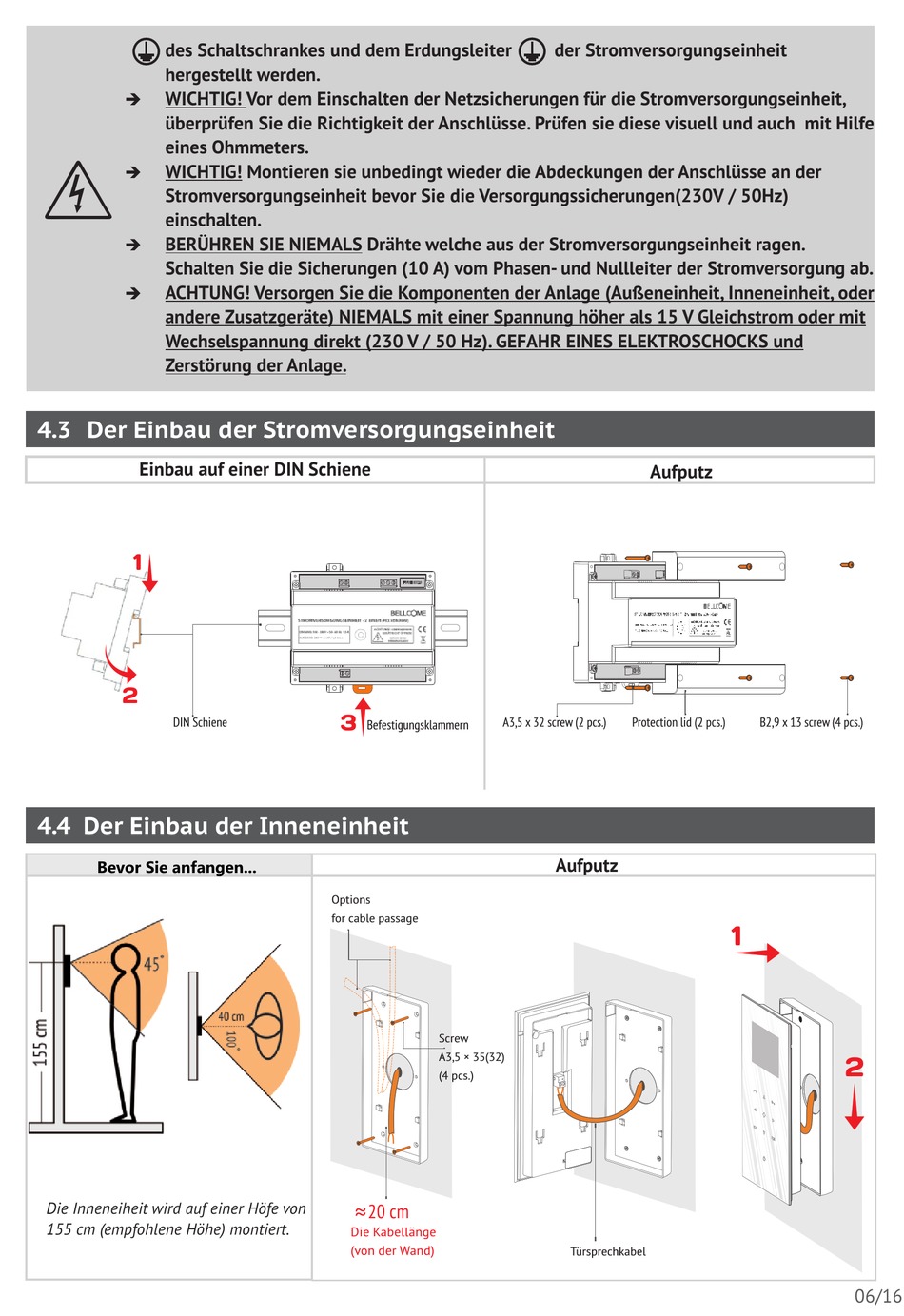

4.3 Der Einbau der Stromversorgungseinheit
Einbau auf einer DIN Schiene
1
2
DIN Schiene
4.4 Der Einbau der Inneneinheit
Bevor Sie anfangen...
Die Inneneiheit wird auf einer Höfe von
155 cm (empfohlene Höhe) montiert.
3
Befestigungsklammern
Options
for cable passage
Screw
A3,5 × 35(32)
(4 pcs.)
≈20 cm
Die Kabellänge
(von der Wand)
der Stromversorgungseinheit
Aufputz
A3,5 x 32 screw (2 pcs.)
Protection lid (2 pcs.)
Aufputz
Türsprechkabel
B2,9 x 13 screw (4 pcs.)
1
2
06/16
