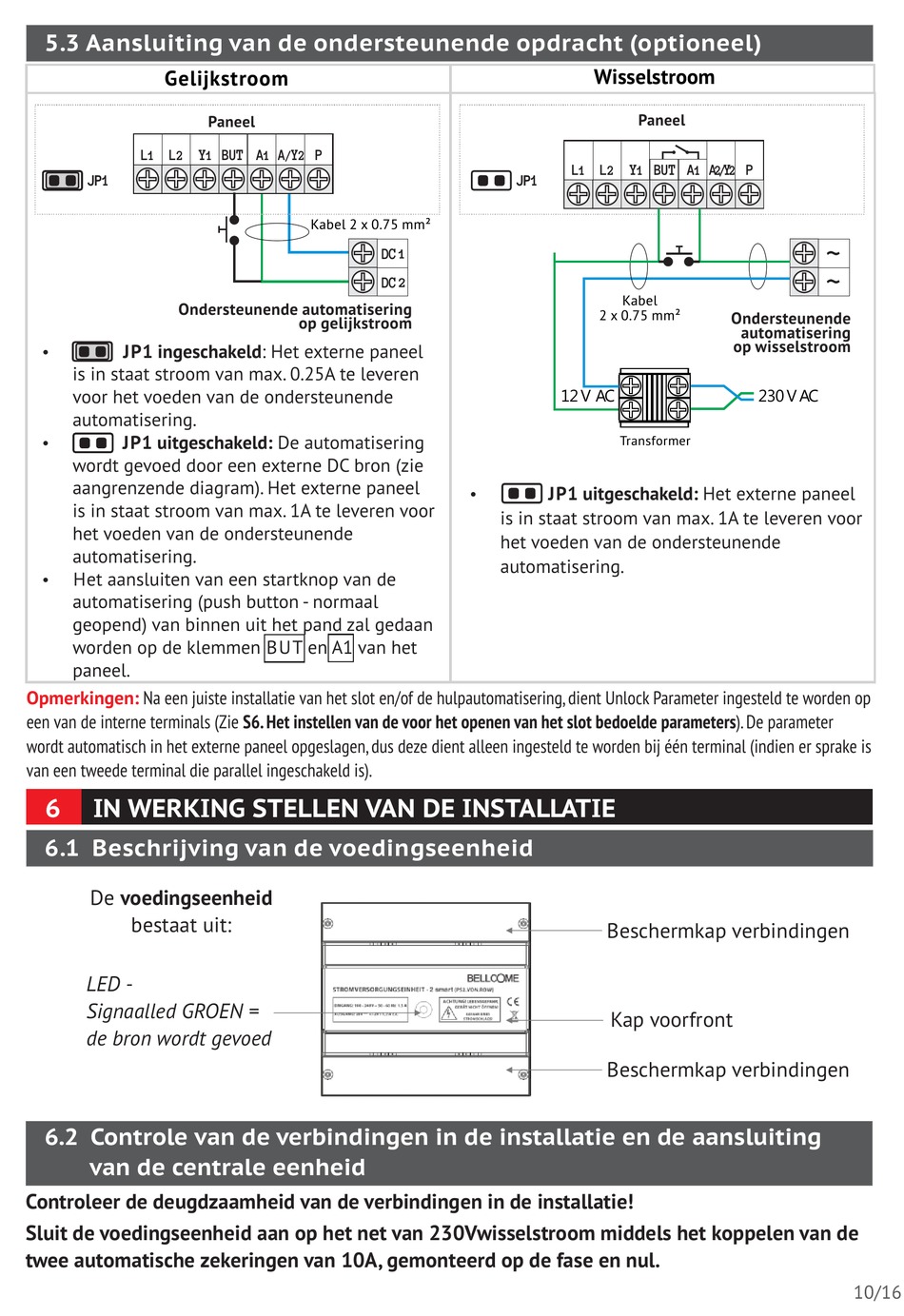

5.3 Aansluiting van de ondersteunende opdracht (optioneel)
Gelijkstroom
Ondersteunende automatisering
JP1 ingeschakeld: Het externe paneel
Ÿ
is in staat stroom van max. 0.25A te leveren
voor het voeden van de ondersteunende
automatisering.
JP1 uitgeschakeld: De automatisering
Ÿ
wordt gevoed door een externe DC bron (zie
aangrenzende diagram). Het externe paneel
is in staat stroom van max. 1A te leveren voor
het voeden van de ondersteunende
automatisering.
Het aansluiten van een startknop van de
Ÿ
automatisering (push button - normaal
geopend) van binnen uit het pand zal gedaan
worden op de klemmen BUT en A1 van het
paneel.
Opmerkingen: Na een juiste installatie van het slot en/of de hulpautomatisering, dient Unlock Parameter ingesteld te worden op
een van de interne terminals (Zie S6. Het instellen van de voor het openen van het slot bedoelde parameters). De parameter
wordt automatisch in het externe paneel opgeslagen, dus deze dient alleen ingesteld te worden bij één terminal (indien er sprake is
van een tweede terminal die parallel ingeschakeld is).
6 IN WERKING STELLEN VAN DE INSTALLATIE
6.1 Beschrijving van de voedingseenheid
De voedingseenheid
bestaat uit:
LED -
Signaalled GROEN =
de bron wordt gevoed
6.2 Controle van de verbindingen in de installatie en de aansluiting
van de centrale eenheid
Controleer de deugdzaamheid van de verbindingen in de installatie!
Sluit de voedingseenheid aan op het net van 230Vwisselstroom middels het koppelen van de
twee automatische zekeringen van 10A, gemonteerd op de fase en nul.
Paneel
Kabel 2 x 0.75 mm²
op gelijkstroom
POWER SUPPLY - 2 smart
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT: 28V ± 10% / 1,2 A
1
2
12 V AC
JP1 uitgeschakeld: Het externe paneel
Ÿ
is in staat stroom van max. 1A te leveren voor
het voeden van de ondersteunende
automatisering.
(PS2.VDN.ENW)
CAUTION! CAUTION!
DO NOT REMOVE DO NOT REMOVE
THE SAFETY LID! THE SAFETY LID!
RISK OF
ELECTRICAL SHOCK!
Wisselstroom
Paneel
Kabel
2 x 0.75 mm²
Ondersteunende
automatisering
op wisselstroom
230 V AC
Transformer
Beschermkap verbindingen
Kap voorfront
Beschermkap verbindingen
